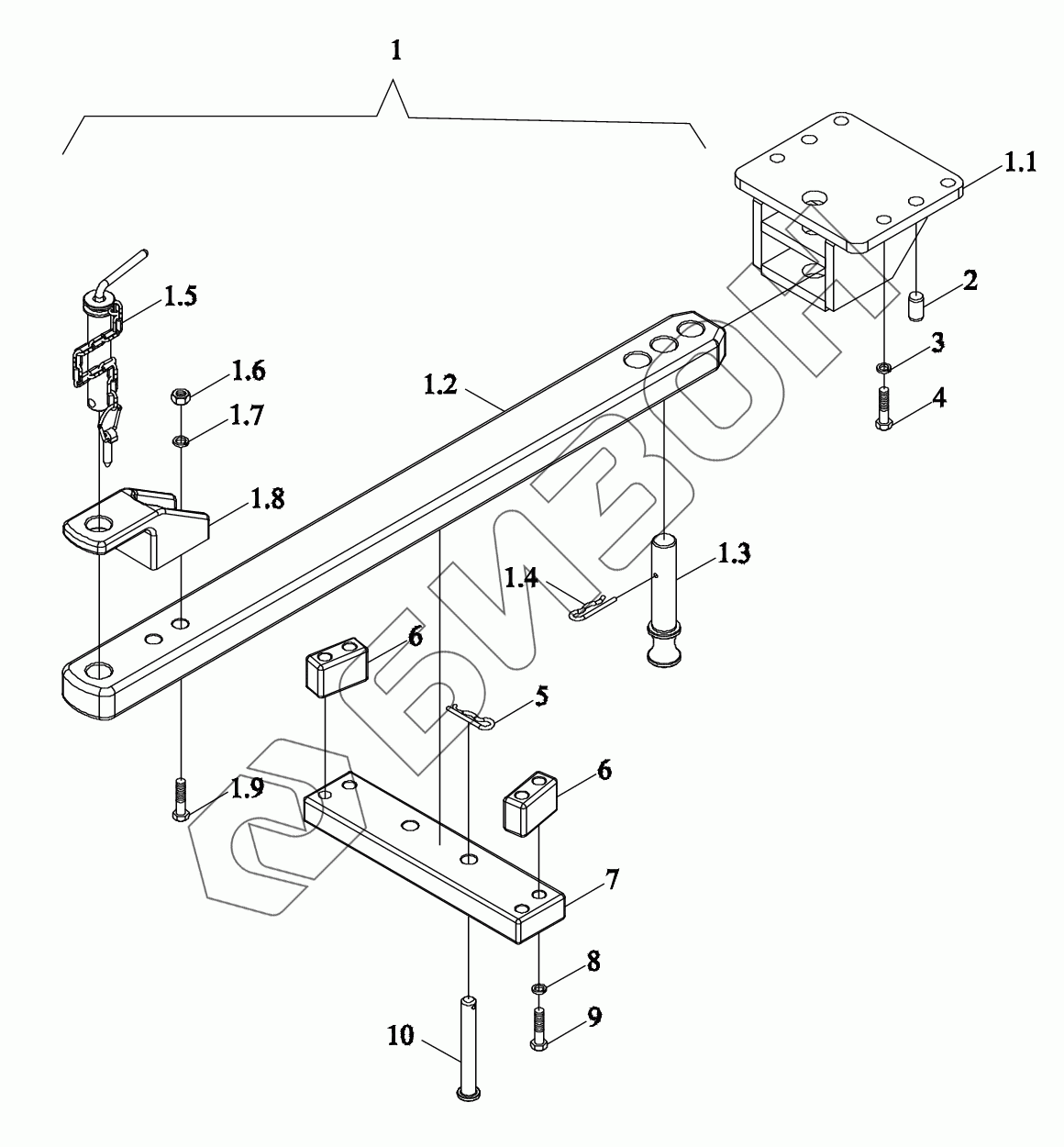

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Тяговая установка
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2
3
4
5
6
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | TK3500001000 | Установка тяговая |
Загрузка ...
|
|
| 1.1 | TK3500002000 | Подставка |
Загрузка ...
|
|
| 1.2 | TK3500000400 | Тяга маятниковая |
Загрузка ...
|
|
| 1.3 | TK3500000600 | Штырь маятниковый |
Загрузка ...
|
|
| 1.4 | FT65.53.103 | Штырь запирающий |
Загрузка ...
|
|
| 1.5 | TA700.35A.1.1 | Палец буксировочный и блокировочный палец в сборе |
Загрузка ...
|
|
| 1.6 | GBT6170-M20-8-A9L | Гайка шестигранная |
Загрузка ...
|
|
| 1.7 | GBT93-20-A0P | Гровер |
Загрузка ...
|
|
| 1.8 | TK3500000500 | Доска изогнутая |
Загрузка ...
|
|
| 1.9 | GBT5782-M20X90-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT119.1-20m6X35-A0P | Штырь цилиндрический |
Загрузка ...
|
|
| 3 | GBT93-18-A0P | Стандартная пружинная шайба |
Загрузка ...
|
|
| 4 | GBT5783-M18X45-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | FT65.35.103 | Штырь запирающий |
Загрузка ...
|
|
| 6 | TK3500000200 | Плита ограничительная |
Загрузка ...
|
|
| 7 | TK3500000100 | Плита опорная |
Загрузка ...
|
|
| 8 | GBT93-16-A0P | Гровер |
Загрузка ...
|
|
| 9 | GBT5782-M16X120-10.9-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10 | TK3500000300 | Штырь ограничительный |
Загрузка ...
|
