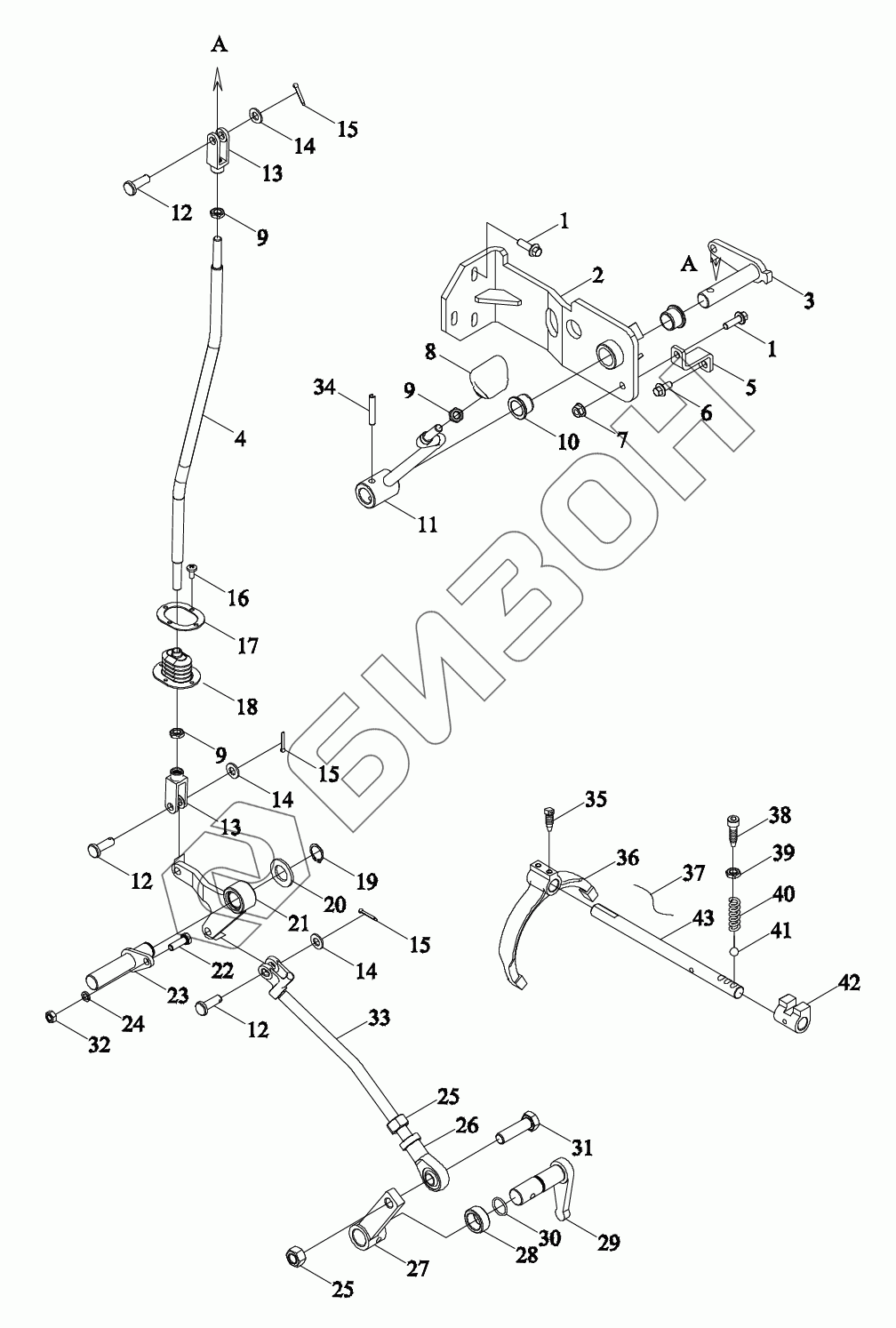

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Механизм управления
1
1
2
3
4
5
6
7
8
9
9
9
10
11
12
12
12
13
13
14
14
14
15
15
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN1S373010000 | TN1S373010000 | Механизм управления |
Загрузка ...
|
|
| 1 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TG4S373040003 | Кронштейн сварной |
Загрузка ...
|
|
| 3 | TN1S373010015 | Вал |
Загрузка ...
|
|
| 4 | TN1S373010009 | Тяга |
Загрузка ...
|
|
| 5 | TS06373010024 | Кронштейн |
Загрузка ...
|
|
| 6 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 8 | TN1S373010020 | Шар рукоятки |
Загрузка ...
|
|
| 9 | GBT6173-M10X1-05-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 10 | TD950.373.2-02 | Втулка |
Загрузка ...
|
|
| 11 | TN1S373010017 | Рычаг управления |
Загрузка ...
|
|
| 12 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 13 | FT800A.43B.116 | Вилка тяги |
Загрузка ...
|
|
| 14 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 15 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 16 | GBT818-M6X12-4.8-A2L | Винт с поперечной канавкой |
Загрузка ...
|
|
| 17 | TN1S373010026 | Плита нажимная |
Загрузка ...
|
|
| 18 | TN1S373010025 | Покрышка, защищающая от пыли |
Загрузка ...
|
|
| 19 | GBT894.1-20 | Кольцо стопорное |
Загрузка ...
|
|
| 20 | GBT97.1-20-A3L | Шайба плоская |
Загрузка ...
|
|
| 21 | TN1S373010008 | Рычаг качающийся |
Загрузка ...
|
|
| 22 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 23 | TN1S373010004 | Ось качающегося рычага |
Загрузка ...
|
|
| 24 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 25 | GBT6170-M14-8-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 26 | GBT9161-SIBK14C | Подшипник |
Загрузка ...
|
|
| 27 | TK3740500300 | Рычаг качающийся |
Загрузка ...
|
|
| 28 | TK3740004700 | Рукав перегородки |
Загрузка ...
|
|
| 29 | TN1S373010011 | Рычаг качающийся |
Загрузка ...
|
|
| 30 | GBT3452.1-19.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 31 | GBT5783-M14X50-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 32 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 33 | TN1S373010002 | Тяга |
Загрузка ...
|
|
| 34 | GBT879.3-8X35 | Штырь |
Загрузка ...
|
|
| 35 | FT800.37.194 | Винт |
Загрузка ...
|
|
| 36 | TK3740003800 | Вилка отводная |
Загрузка ...
|
|
| 37 | TA800.212B-02 | Проволока стальная |
Загрузка ...
|
|
| 38 | GBT80-M12X25-45H | Болт с внутренним шестигранником |
Загрузка ...
|
|
| 39 | GBT6172.1-M12-04-A3L | Болт |
Загрузка ...
|
|
| 40 | TG1204.383-14 | Пружина |
Загрузка ...
|
|
| 41 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 42 | TN1S373010021 | Поводок |
Загрузка ...
|
|
| 43 | TN1S373010022 | Ось вилки переключения |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
