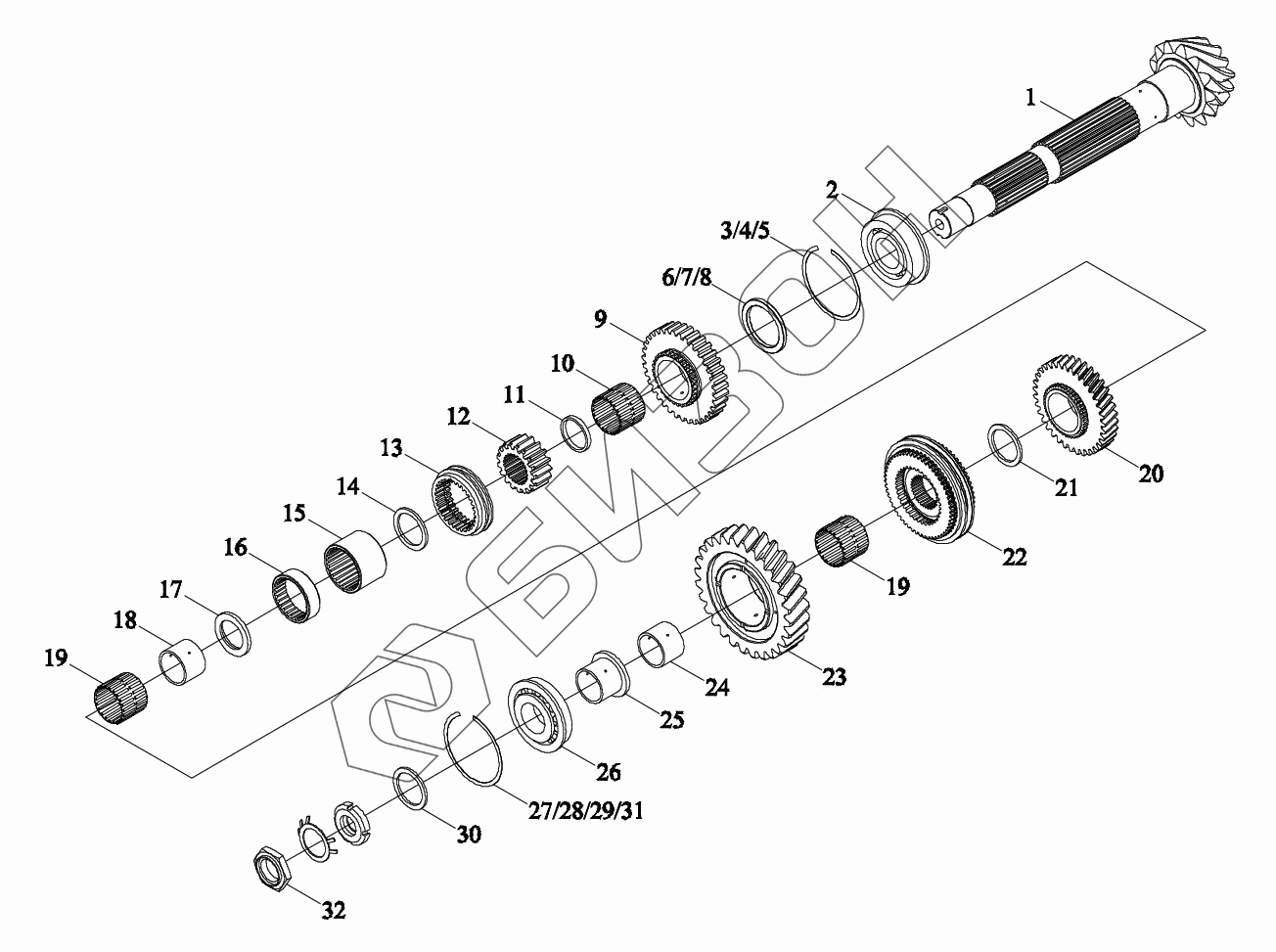

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Основная коробка передач 1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN1S381010000 | TN1S381010000 | Основная коробка передач в сборе |
Загрузка ...
|
|
| 1 | TK3810602400 | Вал |
Загрузка ...
|
|
| 2 | TK3810003400 | Подшипник |
Загрузка ...
|
|
| 3 | TK3810004500 | Прокладка регулировочная |
Загрузка ...
|
|
| 4 | TK3810004600 | Прокладка регулировочная |
Загрузка ...
|
|
| 5 | TK3810004700 | Прокладка регулировочная |
Загрузка ...
|
|
| 6 | TK3810003300 | Прокладка |
Загрузка ...
|
|
| 7 | TK3810004300 | Прокладка регулировочная (три) |
Загрузка ...
|
|
| 8 | TK3810004400 | Прокладка |
Загрузка ...
|
|
| 9 | TK3810602500 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | JBT7918-K65X75X50-ZWD | Подшипник радиальный игольчатый с кронштейном |
Загрузка ...
|
|
| 11 | TK3810004800 | Втулка отсечная |
Загрузка ...
|
|
| 12 | TK3810400900 | Рукав внутренний шлицевой |
Загрузка ...
|
|
| 13 | TK3810400800 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 14 | TK3810005100 | Ограничительное кольцо |
Загрузка ...
|
|
| 15 | TK3810401100 | Центральный штанг |
Загрузка ...
|
|
| 16 | TK3810002900 | Крышка |
Загрузка ...
|
|
| 17 | TK3720000700 | Кольцо ограничительное |
Загрузка ...
|
|
| 18 | TK3810600500 | Втулка |
Загрузка ...
|
|
| 19 | GBT20056-K70X80X50ZW | Подшипник радиальный игольчатый с кронштейном |
Загрузка ...
|
|
| 20 | TK1S381010001a | Колесо зубчатое |
Загрузка ...
|
|
| 21 | TK3810600100 | Кольцо |
Загрузка ...
|
|
| 22 | TK3810601000 | Синхронизатор |
Загрузка ...
|
|
| 23 | TK3810600600 | Колесо зубчатое |
Загрузка ...
|
|
| 24 | TK3720001400 | Втулка |
Загрузка ...
|
|
| 25 | TK3810002500 | Отсечная втулка |
Загрузка ...
|
|
| 26 | TK3810002400 | Подшипник |
Загрузка ...
|
|
| 27 | BZF0002.1-149 | Прокладка |
Загрузка ...
|
|
| 28 | BZF0002.1-150 | Прокладка |
Загрузка ...
|
|
| 29 | BZF0002.1-151 | Прокладка |
Загрузка ...
|
|
| 30 | TK3810002300 | Ограничительное кольцо |
Загрузка ...
|
|
| 31 | BZF0002.1-110 | Регулировочная прокладка |
Загрузка ...
|
|
| 32 | TN1S381010001 | Гайка |
Загрузка ...
|
