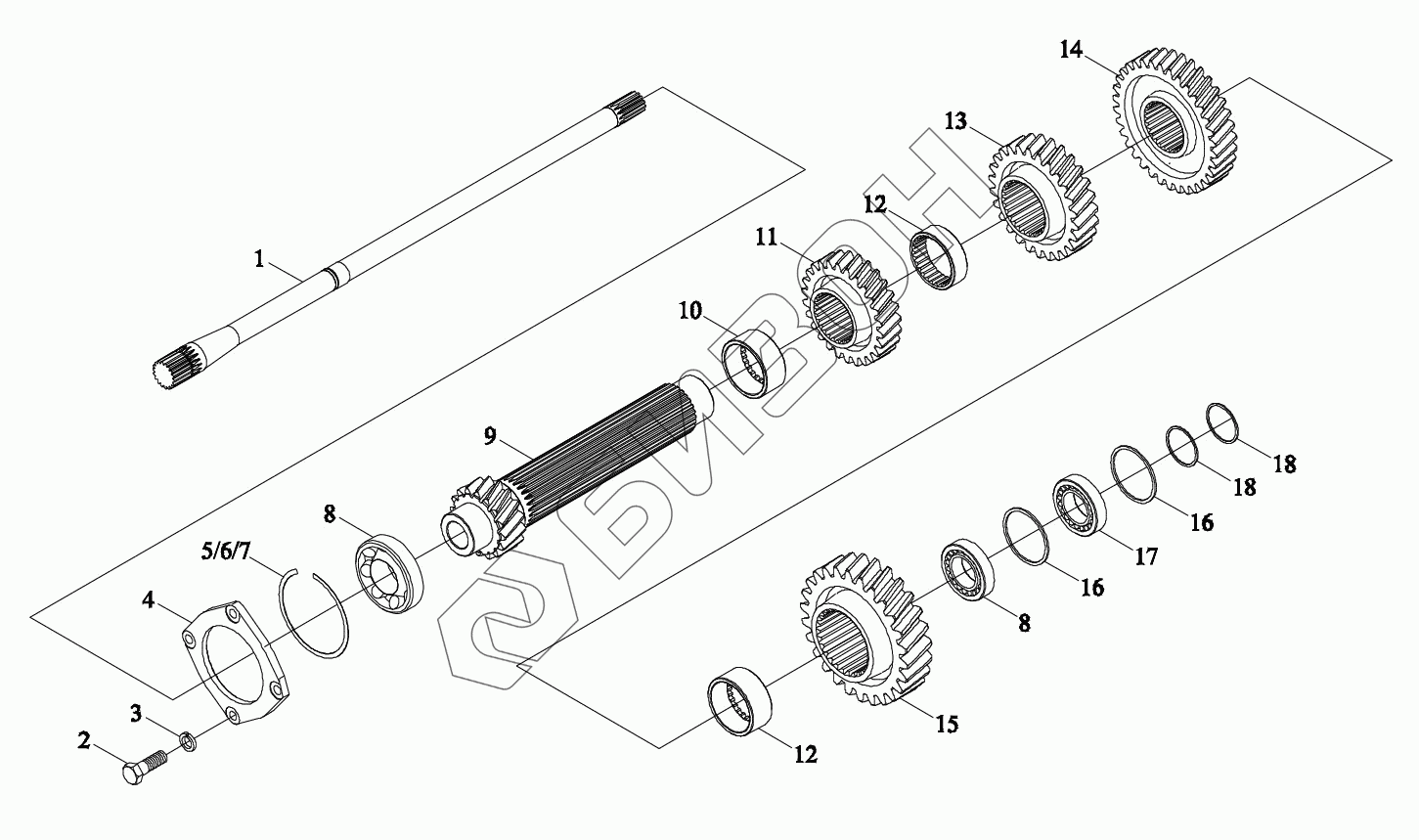

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Основная коробка передач 2
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN1S381010000 | TN1S381010000 | Основная коробка передач в сборе |
Загрузка ...
|
|
| 1 | TK3810700900 | Вал |
Загрузка ...
|
|
| 2 | GBT5783-M12X35-8.8-A3L | Болт |
Загрузка ...
|
|
| 3 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 4 | TK3810001800 | Крышка торцевая |
Загрузка ...
|
|
| 5 | TK3810001700 | Подушка |
Загрузка ...
|
|
| 6 | TK3810003600 | Подушка |
Загрузка ...
|
|
| 7 | TK3810003700 | Подушка |
Загрузка ...
|
|
| 8 | GBT297-30312 | Подшипники конические роликовые |
Загрузка ...
|
|
| 9 | TK3810001900 | Шестеревочный вал |
Загрузка ...
|
|
| 10 | TK3810001600 | Втулка отсечная |
Загрузка ...
|
|
| 11 | TK3810001500a | Колесо зубчатое |
Загрузка ...
|
|
| 12 | TK3720000500 | Втулка отсечная |
Загрузка ...
|
|
| 13 | TK3810002100 | Колесо зубчатое |
Загрузка ...
|
|
| 14 | TK3810002200 | Колесо зубчатое |
Загрузка ...
|
|
| 15 | TK3810602600 | Колесо зубчатое |
Загрузка ...
|
|
| 16 | GBT893.1-80 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 17 | GBT276-6307 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 18 | GBT894.1-35 | Кольцо стопорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
