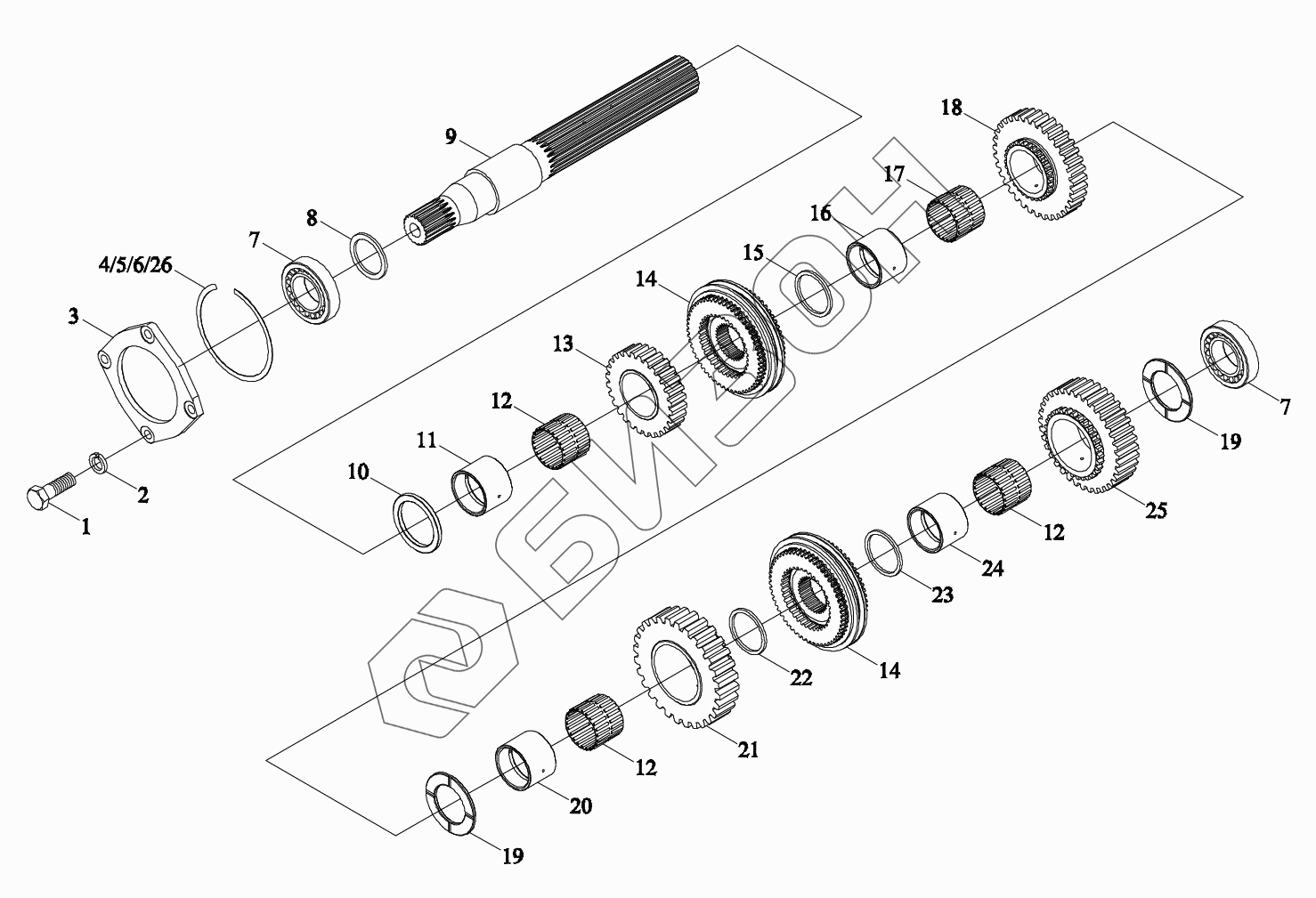

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Основная коробка передач 3
1
2
3
4
5
6
7
7
8
9
10
11
12
12
12
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN1S381010000 | TN1S381010000 | Основная коробка передач в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M12X35-8.8-A3L | Болт |
Загрузка ...
|
|
| 2 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 3 | TK3810001800 | Крышка торцевая |
Загрузка ...
|
|
| 4 | TK3810001700 | Подушка |
Загрузка ...
|
|
| 5 | TK3810003600 | Подушка |
Загрузка ...
|
|
| 6 | TK3810003700 | Подушка |
Загрузка ...
|
|
| 7 | GBT297-30312 | Подшипники конические роликовые |
Загрузка ...
|
|
| 8 | TK3810004200 | Кольцо ограничительное |
Загрузка ...
|
|
| 9 | TK3810001400 | Рычак главного привода переменной скорости |
Загрузка ...
|
|
| 10 | TK3720000700 | Кольцо ограничительное |
Загрузка ...
|
|
| 11 | TK3720001400 | Втулка |
Загрузка ...
|
|
| 12 | GBT20056-K70X80X50ZW | Подшипник радиальный игольчатый с кронштейном |
Загрузка ...
|
|
| 13 | TK3810600800a | Колесо зубчатое |
Загрузка ...
|
|
| 14 | TK3810601000 | Синхронизатор |
Загрузка ...
|
|
| 15 | TK3810602300 | Втулка отсечная |
Загрузка ...
|
|
| 16 | TK3810600300 | Втулка |
Загрузка ...
|
|
| 17 | GBT20056-K70X80X40ZW | Подшипник радиальный игольчатый с кронштейном |
Загрузка ...
|
|
| 18 | TK3810600900 | Колесо зубчатое |
Загрузка ...
|
|
| 19 | TK3810000300 | Рычаг главного привода переменной скорости |
Загрузка ...
|
|
| 20 | TK3810000400 | Втулка |
Загрузка ...
|
|
| 21 | TK3810601100 | Колесо зубчатое |
Загрузка ...
|
|
| 22 | TK3810000600 | Рукав перегородки |
Загрузка ...
|
|
| 23 | TK3810600200 | Втулка отсечная |
Загрузка ...
|
|
| 24 | TK3810600400 | Втулка |
Загрузка ...
|
|
| 25 | TK3810602700 | Колесо зубчатое |
Загрузка ...
|
|
| 26 | BZF0002.2-051 | Прокладка регулировочная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
