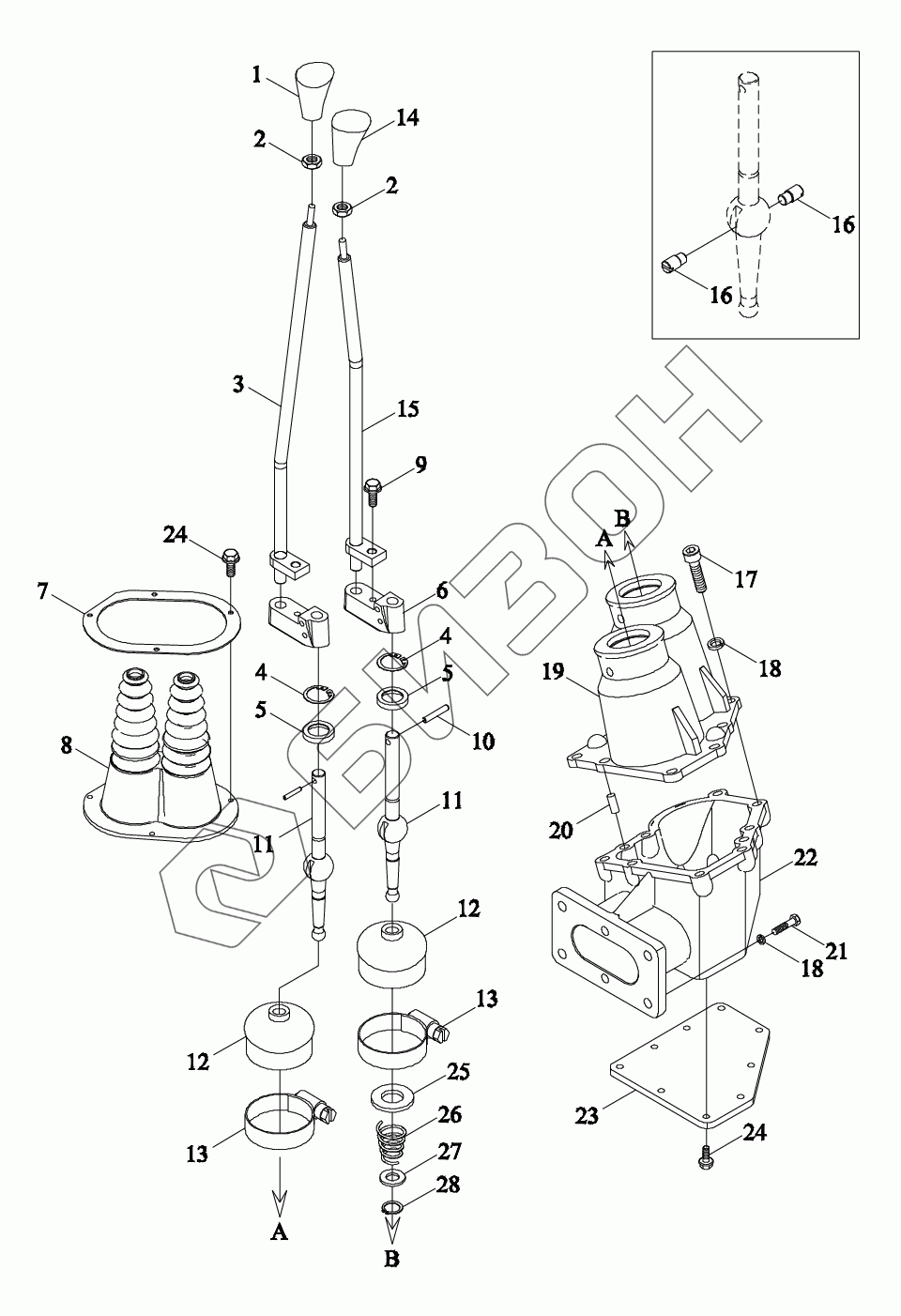

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Механизм управления 1
1
2
2
3
4
4
5
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
16
17
18
18
19
20
21
22
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN1S383010000 | TN1S383010000 | Механизм управлени боковойя в сборе |
Загрузка ...
|
|
| 1 | TK3740009000 | Шар рукоятки |
Загрузка ...
|
|
| 2 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 3 | TN1S383010004 | Рычаг управления |
Загрузка ...
|
|
| 4 | GBT893.1-45 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 5 | TK3740004600 | Гнездо нейлоновое |
Загрузка ...
|
|
| 6 | TN1S383010002 | Блок соединительный |
Загрузка ...
|
|
| 7 | TS17373020046a | Пластина нажимная |
Загрузка ...
|
|
| 8 | TS06373030004a | Втулка уплотнительная |
Загрузка ...
|
|
| 9 | GBT16674.1-M12X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT879.3-8X45 | Штырь |
Загрузка ...
|
|
| 11 | TN1S383010001 | Рычаг управления |
Загрузка ...
|
|
| 12 | TK3740002200 | Втулка пыленепроницаемая |
Загрузка ...
|
|
| 13 | Q67676 | Хомут шланга B-типа |
Загрузка ...
|
|
| 14 | TK3740008000 | Шар рукоятки |
Загрузка ...
|
|
| 15 | TN1S383010003 | Рычаг главного привода переменной скорости |
Загрузка ...
|
|
| 16 | TK3740002600 | Штифт фиксирующий |
Загрузка ...
|
|
| 17 | GBT70.1-M10X25-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 18 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 19 | TK3740004900 | Подставка |
Загрузка ...
|
|
| 20 | GBT119.1-10m6X18-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 21 | GBT16674.1-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 22 | TN1S374010001 | Коробка управления |
Загрузка ...
|
|
| 23 | TN1S374010002 | Крышка нижняя |
Загрузка ...
|
|
| 24 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 25 | GBT97.1-27-A3L | Шайба плоская |
Загрузка ...
|
|
| 26 | TB604.374B.1-15 | Пружина |
Загрузка ...
|
|
| 27 | GBT97.1-18-A3L | Шайба плоская |
Загрузка ...
|
|
| 28 | TK3740500400 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
