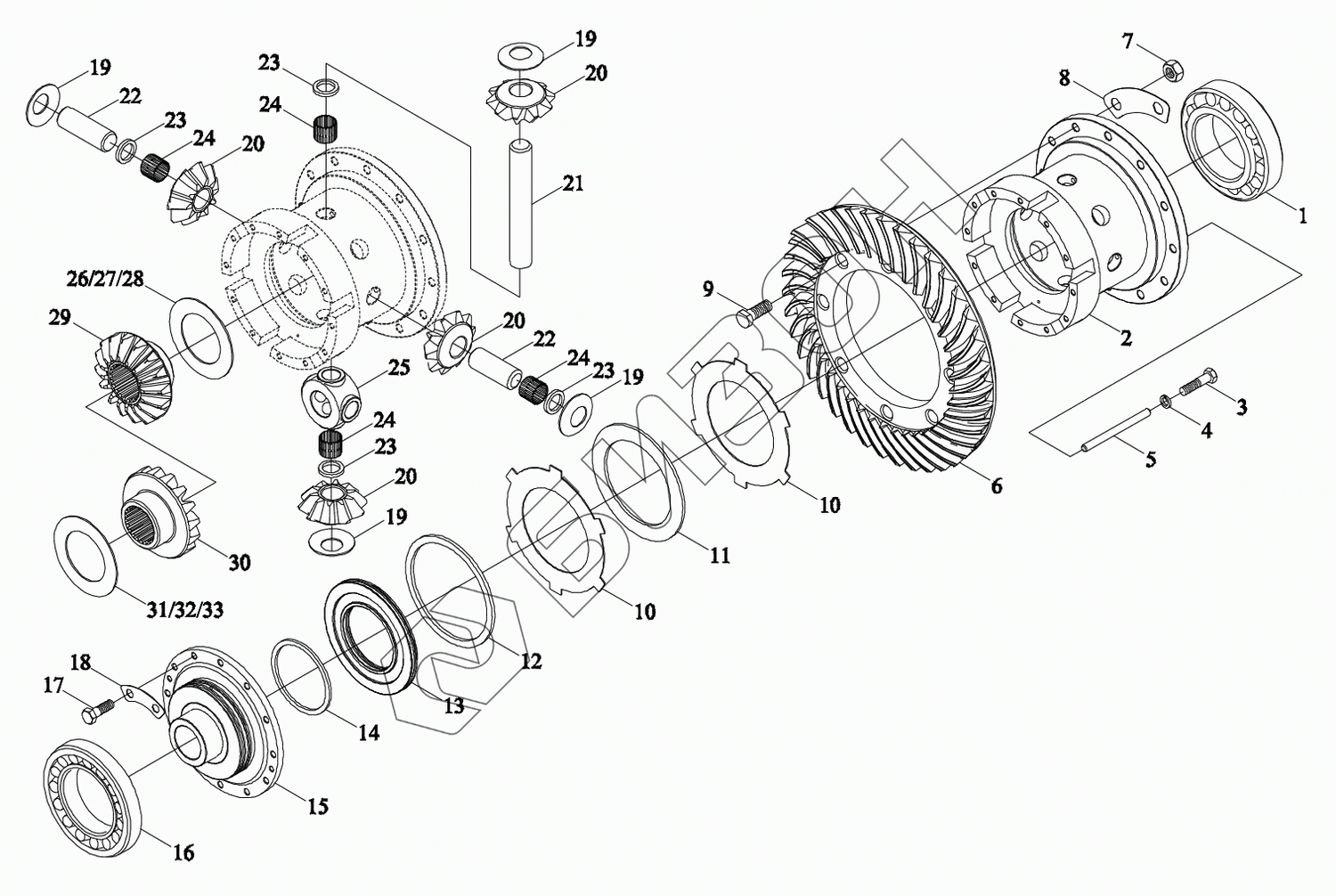

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Центральная передача 2
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
19
19
20
20
20
20
21
22
22
23
23
23
23
24
24
24
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TK3820201000 | TK3820201000 | Механизм дифференциальный |
Загрузка ...
|
|
| TK3820200000 | TK3820200000 | Центральная передача заднего моста в сборе |
Загрузка ...
|
|
| 1 | GBT297-30317 | Подшипники конические роликовые |
Загрузка ...
|
|
| 2 | TK3820200200 | Корпус картера |
Загрузка ...
|
|
| 3 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 5 | TK3820003900 | Штырь |
Загрузка ...
|
|
| 6 | TK3820200100 | Колесо зубчатое |
Загрузка ...
|
|
| 7 | GBT6171-M14X1.5-10-A3L | Гайка |
Загрузка ...
|
|
| 8 | TK3820002300 | Пластина замочная |
Загрузка ...
|
|
| 9 | TK3820002800 | Болт |
Загрузка ...
|
|
| 10 | TK3820001500 | Перегородки |
Загрузка ...
|
|
| 11 | TK3820002000 | Пластина фрикционная |
Загрузка ...
|
|
| 12 | TK3820004000 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | TK3820004400 | Диск напорный |
Загрузка ...
|
|
| 14 | TK3820005000 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | TK3820000500 | Крышка |
Загрузка ...
|
|
| 16 | GBT297-32218 | Подшипники конические роликовые |
Загрузка ...
|
|
| 17 | GBT5783-M10X30-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 18 | TK3820001900 | Пластина замочная |
Загрузка ...
|
|
| 19 | TK3820002100 | Подушка |
Загрузка ...
|
|
| 20 | TK3820000800 | Колесо зубчатое |
Загрузка ...
|
|
| 21 | TK3820000900 | Вал |
Загрузка ...
|
|
| 22 | TK3820001100 | Вал |
Загрузка ...
|
|
| 23 | TK3820001300 | Рукав перегородки |
Загрузка ...
|
|
| 24 | TK3820001800 | Подшипник |
Загрузка ...
|
|
| 25 | TK3820001200 | Кольцо центральное |
Загрузка ...
|
|
| 26 | TK3820002900 | Подушка |
Загрузка ...
|
|
| 27 | TK3820003100 | Подушка |
Загрузка ...
|
|
| 28 | TK3820003200 | Подушка |
Загрузка ...
|
|
| 29 | TK3820000700 | Колесо зубчатое |
Загрузка ...
|
|
| 30 | TK3820000600 | Колесо зубчатое |
Загрузка ...
|
|
| 31 | TK3820003300 | Подушка |
Загрузка ...
|
|
| 32 | TK3820003400 | Подушка |
Загрузка ...
|
|
| 33 | TK3820003500 | Подушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
