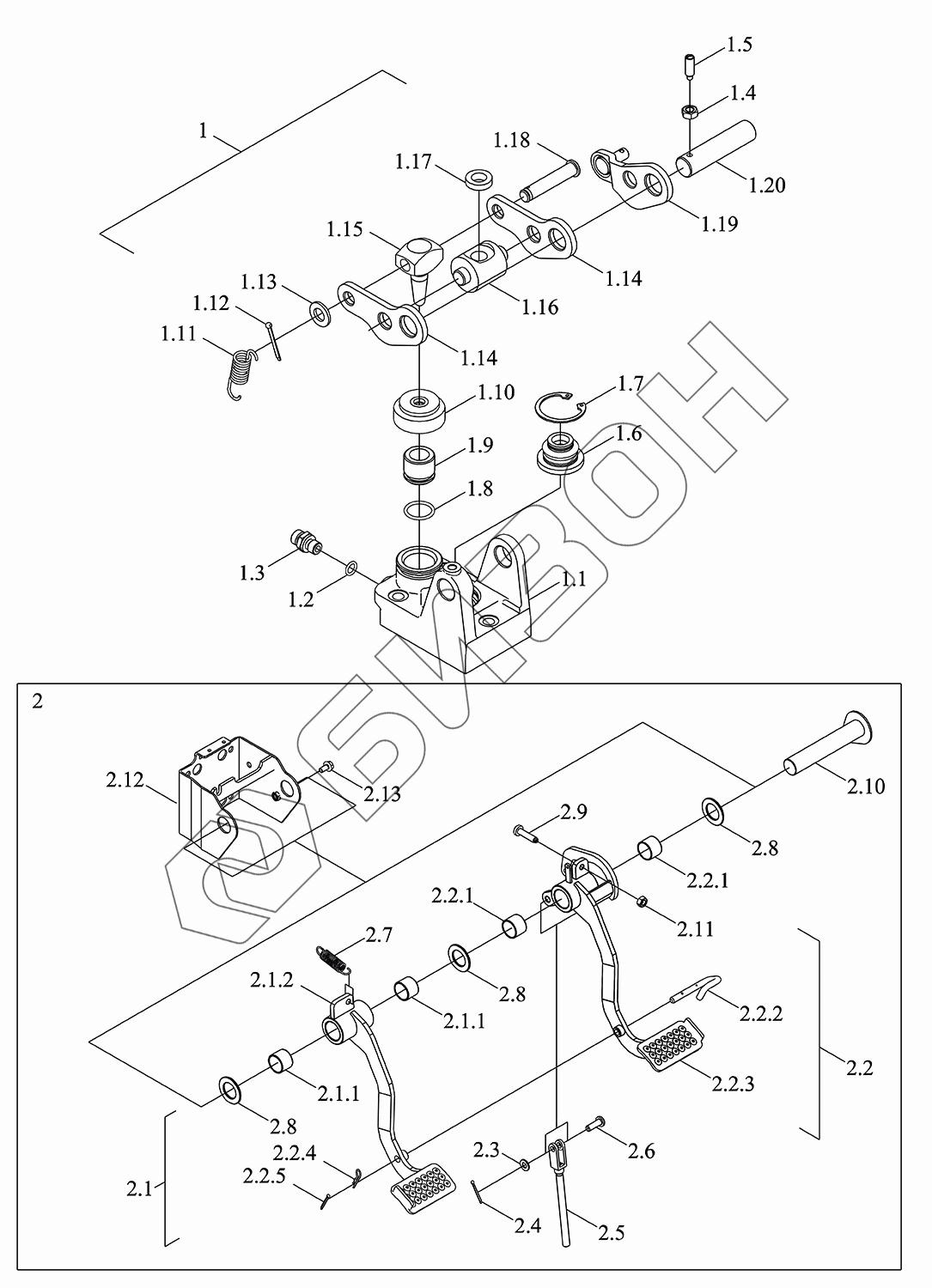

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Блок стояночного тормоза

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

1.19

1.20

2.1

2.1.1

2.1.2

2.2

2.2.1

2.2.2

2.2.3

2.2.4

2.2.5

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.10

2.11

2.12

2.13

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM7N433020000K	TM7N433020000K	Управление тормозами	Загрузка ...
1	TN2P433010023	Цилиндр	Загрузка ...
1.1	TN2P433010024	основание опорное	Загрузка ...
1.2	TS09580010004	Кольцо в форме О	Загрузка ...
1.3	GBT3733-L10	Стык	Загрузка ...
1.4	GBT6170-M8-8-A2L	Гайка	Загрузка ...
1.5	GBT72-M8X25-14H-A2L	Винт	Загрузка ...
1.6	TK4330011001	Подставка	Загрузка ...
1.7	GBT893.2-42	Кольцо эластичное стопорное для отверстий	Загрузка ...
1.8	GBT3452.1-22.4X2.65G	Кольцо уплотнительное резиновое для гидропневматики	Загрузка ...
1.9	TK4330002500	Поршень	Загрузка ...
1.10	TK4330002100	Укупорка герметическая	Загрузка ...
1.11	TK4330002300	Пружина	Загрузка ...
1.12	GBT91-3.2X28-A3L	Шплинт	Загрузка ...
1.13	GBT97.1-12-A3L	Шайба плоская	Загрузка ...
1.14	TK43300026001a	Плита соединительная	Загрузка ...
1.15	TK4330002200	Торкатель	Загрузка ...
1.16	TK4330000200	Вал	Загрузка ...
1.17	TK4330003800	Кожух	Загрузка ...
1.18	TK4330003700	Штифт соединительный	Загрузка ...
1.19	TK4330009000a	Плечо соединительное	Загрузка ...
1.20	TK4330003400	Штифт соединительный	Загрузка ...
2	TM7N433020001K	Подножка тормозная	Загрузка ...
2.1	TM7N433020007K	Подножка	Загрузка ...
2.1.1	TD2C212010014	Втулка	Загрузка ...
2.1.2	TM7N433020008K	Подножка	Загрузка ...
2.2	TM7N433010001K	Подножка	Загрузка ...
2.2.1	TD2C212010014	Втулка	Загрузка ...
2.2.2	TM5Q433020013	Штифт блокирующий	Загрузка ...
2.2.3	TM7N433010002K	Подножка	Загрузка ...
2.2.4	FT800A.43.401	Штифт стопорный	Загрузка ...
2.2.5	GBT91-3.2X32-A3L	Шплинт	Загрузка ...
2.3	GBT97.1-10-A3L	Шайба плоская	Загрузка ...
2.4	GBT91-3.2X32-A3L	Шплинт	Загрузка ...
2.5	TM7N433030018	Тяга	Загрузка ...
2.6	GBT882-B10X30-A3L	Ось	Загрузка ...
2.7	TD800.43-01	Пружина	Загрузка ...
2.8	TF1004.433-01	Втулка отсечная	Загрузка ...
2.9	FT800.43.103	Винт	Загрузка ...
2.10	TM7N433020005K	Вал	Загрузка ...
2.11	GBT6170-M10-8-A3L	Гайка	Загрузка ...
2.12	TM7N433020002K	Рама монтажная	Загрузка ...
2.13	GBT5789-M8X16-8.8-A2L	Болт с фланцем	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
