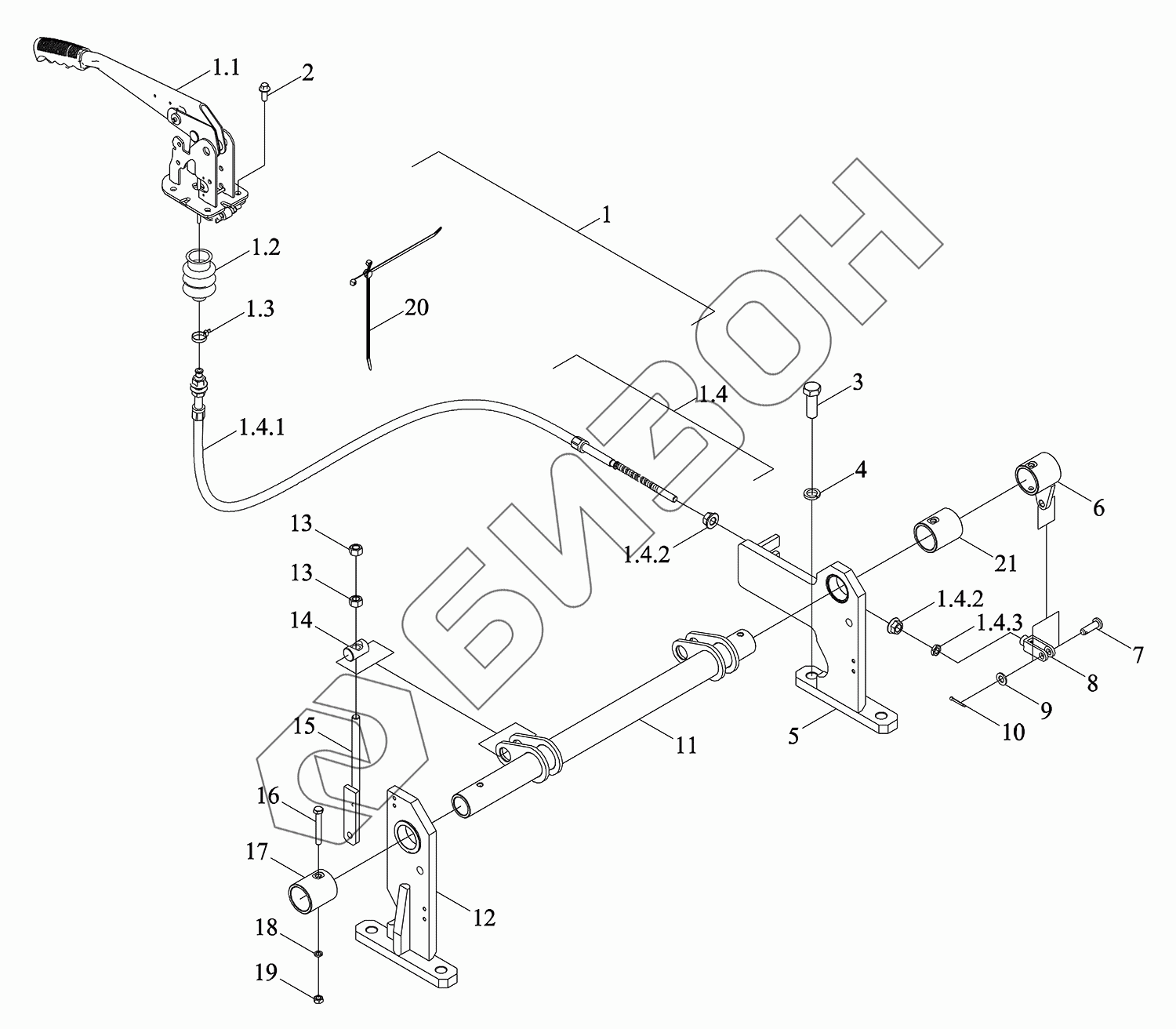

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Блок стояночного тормоза 2
1
1.1
1.2
1.3
1.4
1.4.1
1.4.1
1.4.2
1.4.3
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N435020000 | TM7N435020000 | Управление тормозами |
Загрузка ...
|
|
| 1 | TM7N435020009 | Оттяжка |
Загрузка ...
|
|
| 1.1 | TM5Q435010009 | Ручка |
Загрузка ...
|
|
| 1.2 | TM5Q435010010 | Укупорка герметическая |
Загрузка ...
|
|
| 1.3 | Q67405100 | Лента стяжная |
Загрузка ...
|
|
| 1.4 | TM7N435020010 | Оттяжка |
Загрузка ...
|
|
| 1.4.1 | TM7N435020011 | Оттяжка |
Загрузка ...
|
|
| 1.4.2 | GBT6177.2-M12X1.25 | Гайка с фланцем |
Загрузка ...
|
|
| 1.4.3 | GBT6173-M10X1-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 2 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT5783-M16X45-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | GBT93-16-A3L | Гровер |
Загрузка ...
|
|
| 5 | TM7N435020003 | основание опорное |
Загрузка ...
|
|
| 6 | TM7N435020007 | Стерла поворотная |
Загрузка ...
|
|
| 7 | GBT882-B10X32-A3L | Ось |
Загрузка ...
|
|
| 8 | FT800A.43B.116 | Вилка тяги |
Загрузка ...
|
|
| 9 | GBT95-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 10 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 11 | TK4350005000 | Вал |
Загрузка ...
|
|
| 12 | TM7N435020001 | основание опорное |
Загрузка ...
|
|
| 13 | GBT6170-M12-8-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 14 | TK4350001500 | Штырь |
Загрузка ...
|
|
| 15 | TK4350008000 | Тяга |
Загрузка ...
|
|
| 16 | GBT5783-M8X60-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 17 | TK4350001400 | Трубка ограничительная |
Загрузка ...
|
|
| 18 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 19 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 20 | BZF0059-201 | Хомут гибкий |
Загрузка ...
|
|
| 21 | TM7N435020012 | Втулка поворотная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
