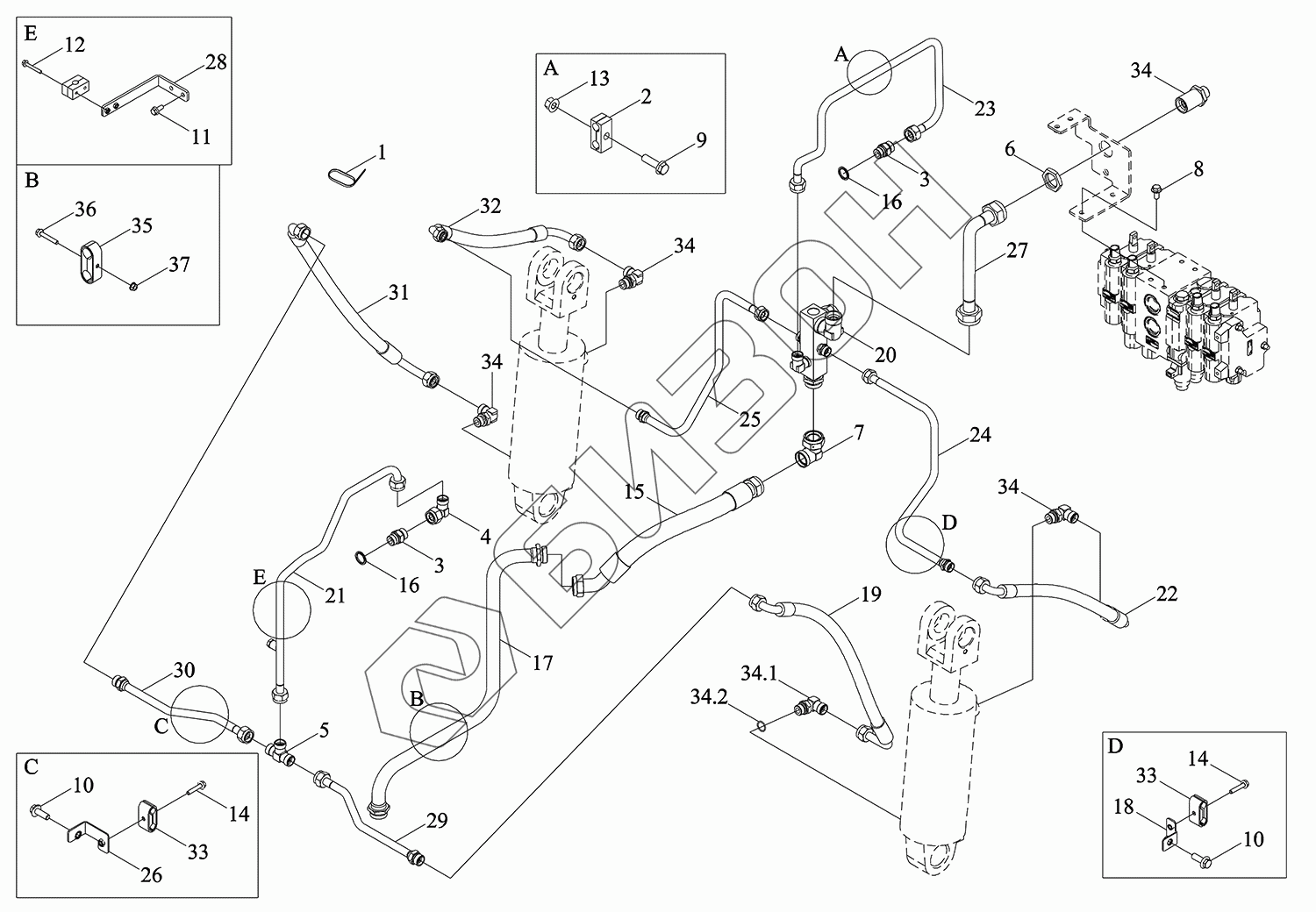

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Маслопроводы 1
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
34
34
34
34.1
34.2
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N582030000K | TM7N582030000K | Клапан |
Загрузка ...
|
|
| 1 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 2 | FT750.40.108 | Зажим трубы двойной |
Загрузка ...
|
|
| 3 | GBT3733-S16A | Стык |
Загрузка ...
|
|
| 4 | GBT3754-S16 | Стык |
Загрузка ...
|
|
| 5 | GBT3745-S16 | Муфта |
Загрузка ...
|
|
| 6 | GBT3763-M36X2 | Гайка |
Загрузка ...
|
|
| 7 | GBT3754-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 8 | GBT5789-M10X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT5789-M12X40-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT5789-M12X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | GBT5789-M6X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | GBT6177.1-M12-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 14 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TM7N582030006K | Маслопровод |
Загрузка ...
|
|
| 16 | JBT982-22 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 17 | TM7N582030009K | Маслопровод |
Загрузка ...
|
|
| 18 | TM7N582030011K | Кронштейн |
Загрузка ...
|
|
| 19 | TM7N582030023K | Труба подачи масла |
Загрузка ...
|
|
| 20 | TM6R582010009K | Труба откачивающая |
Загрузка ...
|
|
| 21 | TM7N582030014K | Маслопровод |
Загрузка ...
|
|
| 22 | TM7N582030024K | Труба откачивающая |
Загрузка ...
|
|
| 23 | TM7N582030015K | Труба откачивающая |
Загрузка ...
|
|
| 24 | TM7N582030025K | Труба стальная |
Загрузка ...
|
|
| 25 | TM7N582030026K | Труба стальная |
Загрузка ...
|
|
| 26 | TM7N582030027K | Кронштейн |
Загрузка ...
|
|
| 27 | TM7N582030017K | Труба откачивающая |
Загрузка ...
|
|
| 28 | TM7N582030035K | Кронштейн масляной трубы |
Загрузка ...
|
|
| 29 | TM7N582030041K | Цилиндр и кронштейн тягового рычага |
Загрузка ...
|
|
| 30 | TM7N582030042K | Цилиндр и кронштейн тягового рычага |
Загрузка ...
|
|
| 31 | TM7N582030043K | Маслопровод |
Загрузка ...
|
|
| 32 | TM7N582030056K | Труба откачивающая |
Загрузка ...
|
|
| 33 | TM7N582030057K | Прокладка |
Загрузка ...
|
|
| 34 | TS12582040002 | Штуцер соединительный |
Загрузка ...
|
|
| 34.1 | GBT3738-S16 | Штуцер соединительный |
Загрузка ...
|
|
| 34.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 35 | TK5820014000 | Зажим трубный |
Загрузка ...
|
|
| 36 | GBT5789-M8X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 37 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
