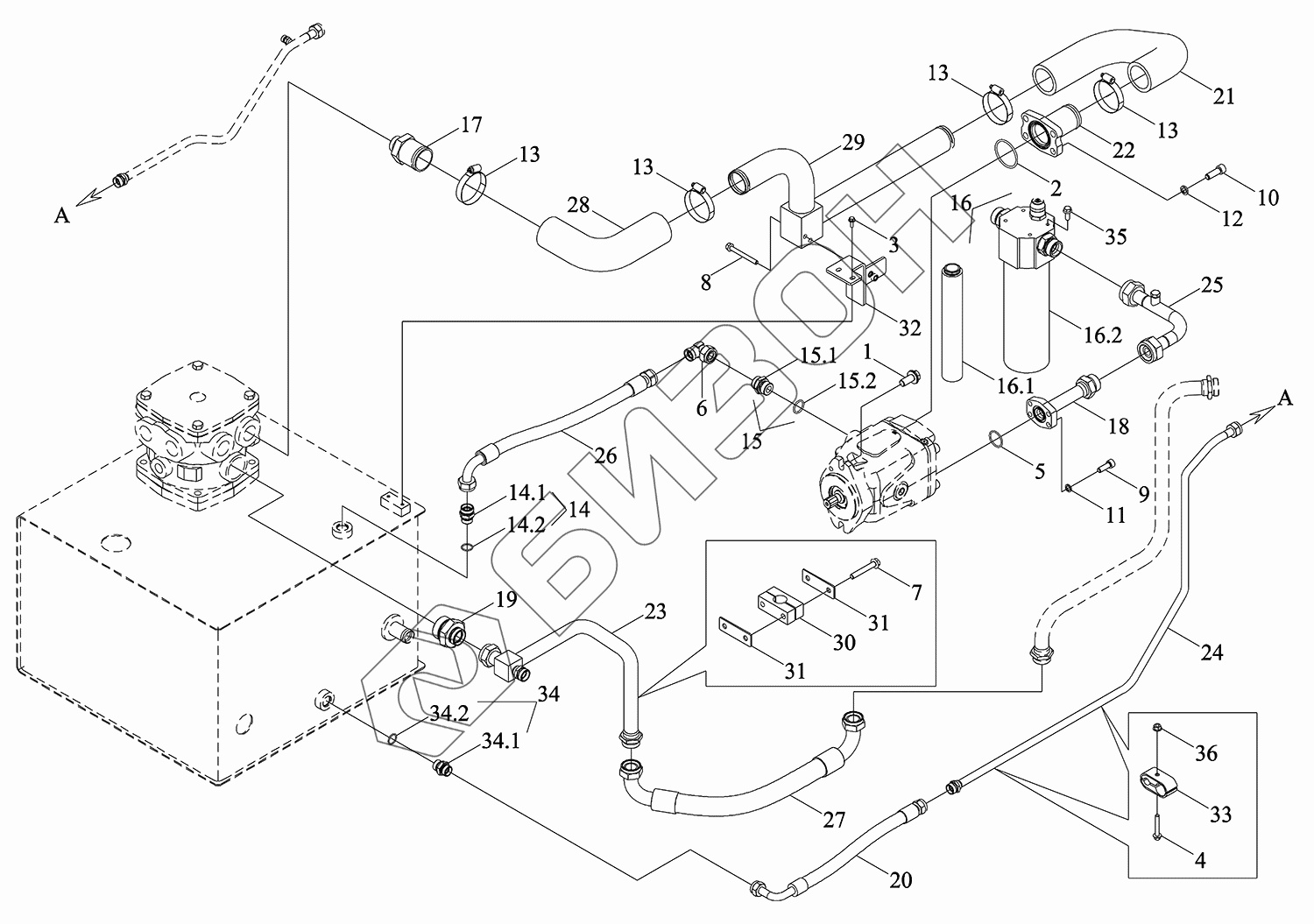

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Маслопроводы 2
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14.1
14.2
15
15.1
15.2
16
16.1
16.2
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
34.1
34.2
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N582030000K | TM7N582030000K | Клапан |
Загрузка ...
|
|
| 1 | GBT16674.1-M14X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT3452.1-56.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 3 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT16674.1-M8X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT3452.1-31.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 6 | GBT3754-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 7 | GBT5789-M10X65-8.8-A3L | Болт стороны фланца наговора |
Загрузка ...
|
|
| 8 | GBT5789-M8X75-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT70.1-M10X30-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 10 | GBT70.1-M12X35-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 11 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 12 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 13 | Q67670 | Тип обруч шланга привода червя б |
Загрузка ...
|
|
| 14 | TC02582070006 | Штуцер соединительный |
Загрузка ...
|
|
| 14.1 | GBT3733-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 14.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | TK5820893000 | Штуцер |
Загрузка ...
|
|
| 15.1 | TK5820610200 | Стык |
Загрузка ...
|
|
| 15.2 | TS09580030007 | Кольцо в форме О |
Загрузка ...
|
|
| 16 | TK5821334000 | Рукав высокого давления |
Загрузка ...
|
|
| 16.1 | TK5821334100 | Элемент фильтрующий |
Загрузка ...
|
|
| 16.2 | TK5821334200 | Корпус картера |
Загрузка ...
|
|
| 17 | TM6R582010034K | Штуцер |
Загрузка ...
|
|
| 18 | TM7N582020033K | Рычаг управления |
Загрузка ...
|
|
| 19 | TM7N582020037K | Стык |
Загрузка ...
|
|
| 20 | TM7N582020044K | Труба откачивающая |
Загрузка ...
|
|
| 21 | TM7N582030003K | Шланг всасывания масла |
Загрузка ...
|
|
| 22 | TM7N582030004K | Штуцер |
Загрузка ...
|
|
| 23 | TM7N582030007K | Маслопровод |
Загрузка ...
|
|
| 24 | TM7N582030010K | Труба откачивающая |
Загрузка ...
|
|
| 25 | TM7N582030019K | Маслопровод |
Загрузка ...
|
|
| 26 | TM7N582030020K | Шланг |
Загрузка ...
|
|
| 27 | TM7N582030021K | Шланг |
Загрузка ...
|
|
| 28 | TM7N582030036K | Шланг резиновый |
Загрузка ...
|
|
| 29 | TM7N582030037K | Труба всасывания масла стальная |
Загрузка ...
|
|
| 30 | TM7N582030039K | Зажим трубный |
Загрузка ...
|
|
| 31 | TM7N582030040K | Лист усилительный |
Загрузка ...
|
|
| 32 | TM7N582030046K | Кронштейн масляной трубы |
Загрузка ...
|
|
| 33 | TS06582130051 | Зажим маслопровода и резиновая прокладка |
Загрузка ...
|
|
| 34 | TS17402030058 | Штуцер соединительный |
Загрузка ...
|
|
| 34.1 | TS17402010037 | Деталь переходная |
Загрузка ...
|
|
| 34.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 35 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 36 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
