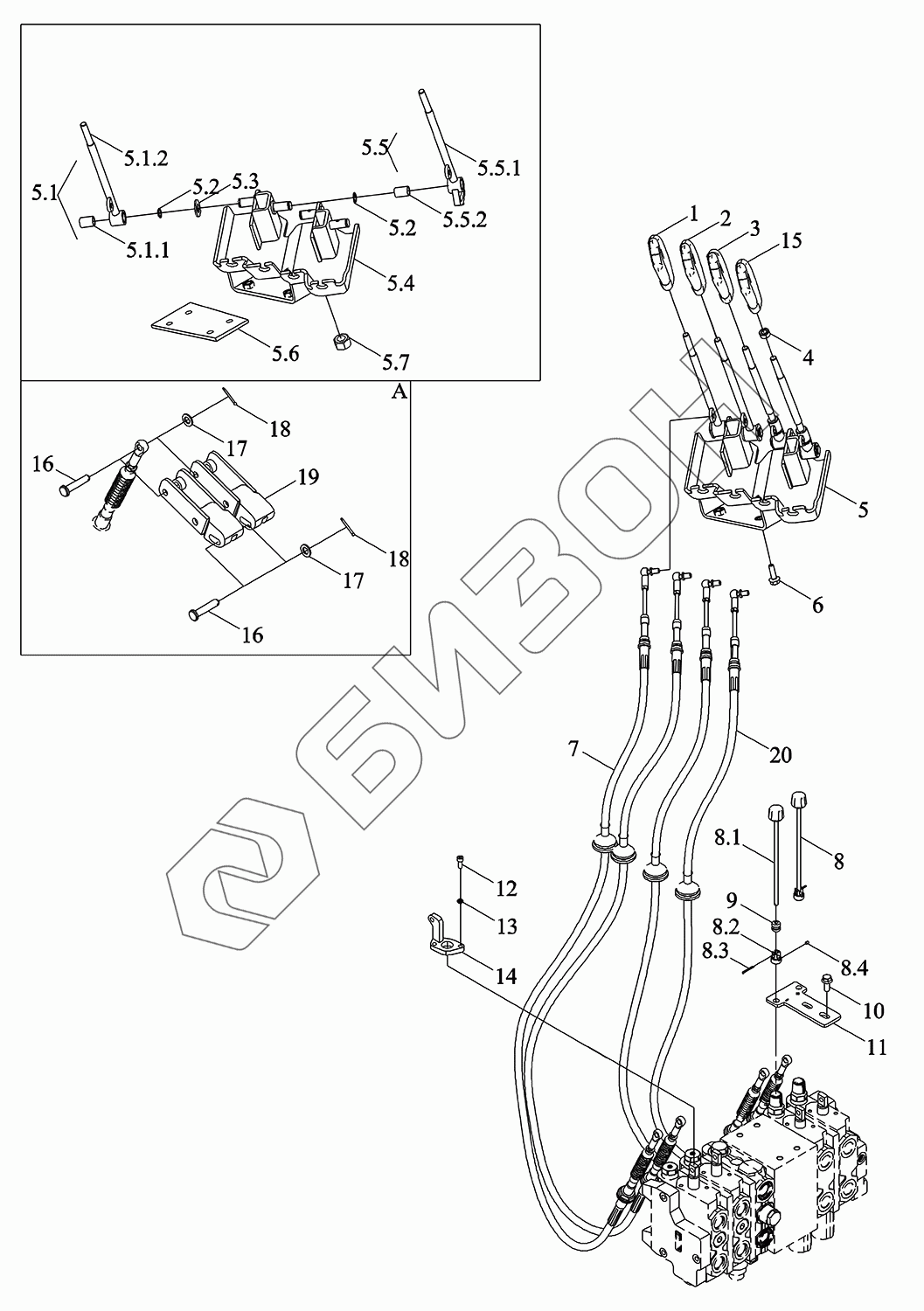

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Механизм управления блоком клапанов
1
2
3
4
5
5.1
5.1.1
5.1.2
5.2
5.2
5.3
5.4
5.5
5.5.1
5.5.2
5.6
5.7
6
7
8
8.1
8.2
8.3
8.4
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N584010000K | TM7N584010000K | Механизм управления блоком клапанов в сборе |
Загрузка ...
|
|
| 1 | TM6W582061003 | Головка рукоятки |
Загрузка ...
|
|
| 2 | TM6W582062003 | Головка рукоятки |
Загрузка ...
|
|
| 3 | TM6W582063344 | Головка рукоятки |
Загрузка ...
|
|
| 4 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 5 | TM7N584010053K | Механизм управления многоходовым клапаном |
Загрузка ...
|
|
| 5.1 | TM6W582060001 | Рычаг качающийся |
Загрузка ...
|
|
| 5.1.1 | TM6W582060012 | Втулка |
Загрузка ...
|
|
| 5.1.2 | TM6W582060011 | Рычаг качающийся |
Загрузка ...
|
|
| 5.2 | GBT894.1-14 | Кольцо стопорное |
Загрузка ...
|
|
| 5.3 | GBT97.1-14-A3L | Шайба плоская |
Загрузка ...
|
|
| 5.4 | TM6W582060032a | Кронштейн |
Загрузка ...
|
|
| 5.5 | TM7N584010054K | Рычаг качающийся |
Загрузка ...
|
|
| 5.5.1 | TM7N584010055K | Стержень |
Загрузка ...
|
|
| 5.5.2 | TM6W582060012 | Втулка |
Загрузка ...
|
|
| 5.6 | TM6W582060042 | Крышка герметическая |
Загрузка ...
|
|
| 5.7 | GBT41-M16-5-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | GBT5789-M8X25-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TM7N584010051K | Вал гибкий |
Загрузка ...
|
|
| 8 | TM6R584010005K | Вал регулирующий |
Загрузка ...
|
|
| 8.1 | TM6R584010003K | Стержень |
Загрузка ...
|
|
| 8.2 | TM6R584010010K | Втулка соединительная |
Загрузка ...
|
|
| 8.3 | GBT91-2X20-A3L | Шплинт |
Загрузка ...
|
|
| 8.4 | GBT71-M4X6-14H-A2L | Винт |
Загрузка ...
|
|
| 9 | TM6R584010008K | Диафрагма разиновая |
Загрузка ...
|
|
| 10 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | TM7N584010052K | Кронштейн |
Загрузка ...
|
|
| 12 | GBT70.1-M6X16-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 13 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 14 | TM6R584010002K | Плита опорная |
Загрузка ...
|
|
| 15 | TM6W582061144 | Головка рукоятки |
Загрузка ...
|
|
| 16 | GBT882-B8X40-A3L | Вал штыря |
Загрузка ...
|
|
| 17 | GBT95-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 18 | GBT91-2X20-A3L | Шплинт |
Загрузка ...
|
|
| 19 | TM6R584010001K | Соединение |
Загрузка ...
|
|
| 20 | TM6R584010017K | Вал гибкий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
