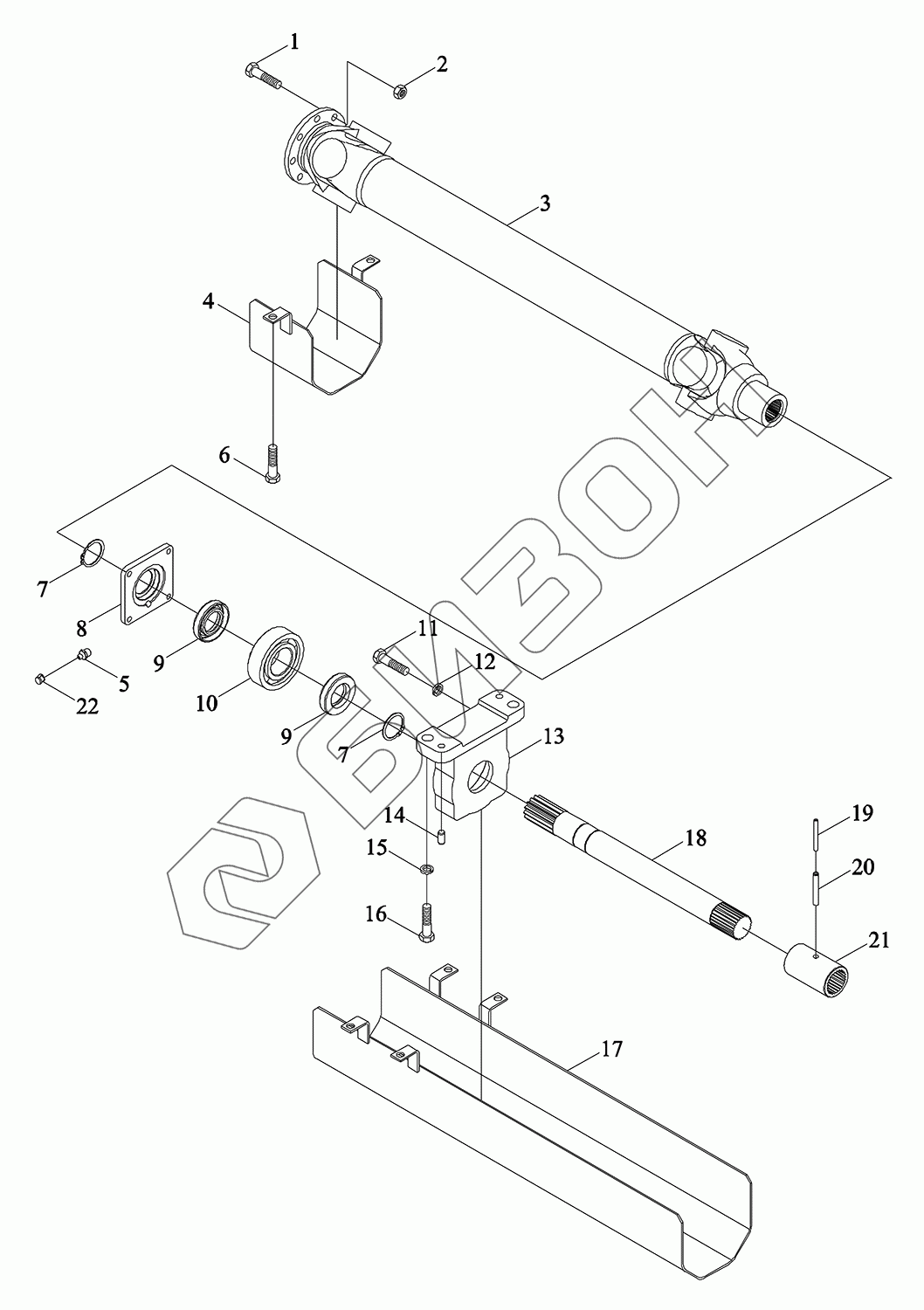

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Приводной вал раздаточной коробки
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TK4220000000 | TK4220000000 | Приводной вал раздаточной коробки в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M10X35-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT889.1-M10-10 | Контргайка шестигранная (неметаллическая вставка) |
Загрузка ...
|
|
| 3 | TK4220001000 | Вал приводной |
Загрузка ...
|
|
| 4 | TK4220005000a | Кожух - обтекатель |
Загрузка ...
|
|
| 5 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 6 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT894.1-40 | Кольцо стопорное |
Загрузка ...
|
|
| 8 | TK4220008000a | Крышка упорного гнезда |
Загрузка ...
|
|
| 9 | GBT9877.1-FB40X55X8D | Уплотнение внутреннее губы оси вращения каркаса |
Загрузка ...
|
|
| 10 | GBT276-6308 | Шарикоподшипники радиальные |
Загрузка ...
|
|
| 11 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 13 | TK4220000900a | Постель подшипника |
Загрузка ...
|
|
| 14 | GBT119.1-10m6X20-A0P | Штырь цилиндрический |
Загрузка ...
|
|
| 15 | GBT93-16-A3L | Гровер |
Загрузка ...
|
|
| 16 | GBT5783-M16X50-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 17 | TK4220006000a | Комингс задний |
Загрузка ...
|
|
| 18 | TK4220000100 | Ось шлицевая |
Загрузка ...
|
|
| 19 | GBT879.1-5X55 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 20 | GBT879.1-8X55 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 21 | TK4220000700 | Рукав внутренний шлицевой |
Загрузка ...
|
|
| 22 | TD800.311C.1-01 | Колпачок пылезащитный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
