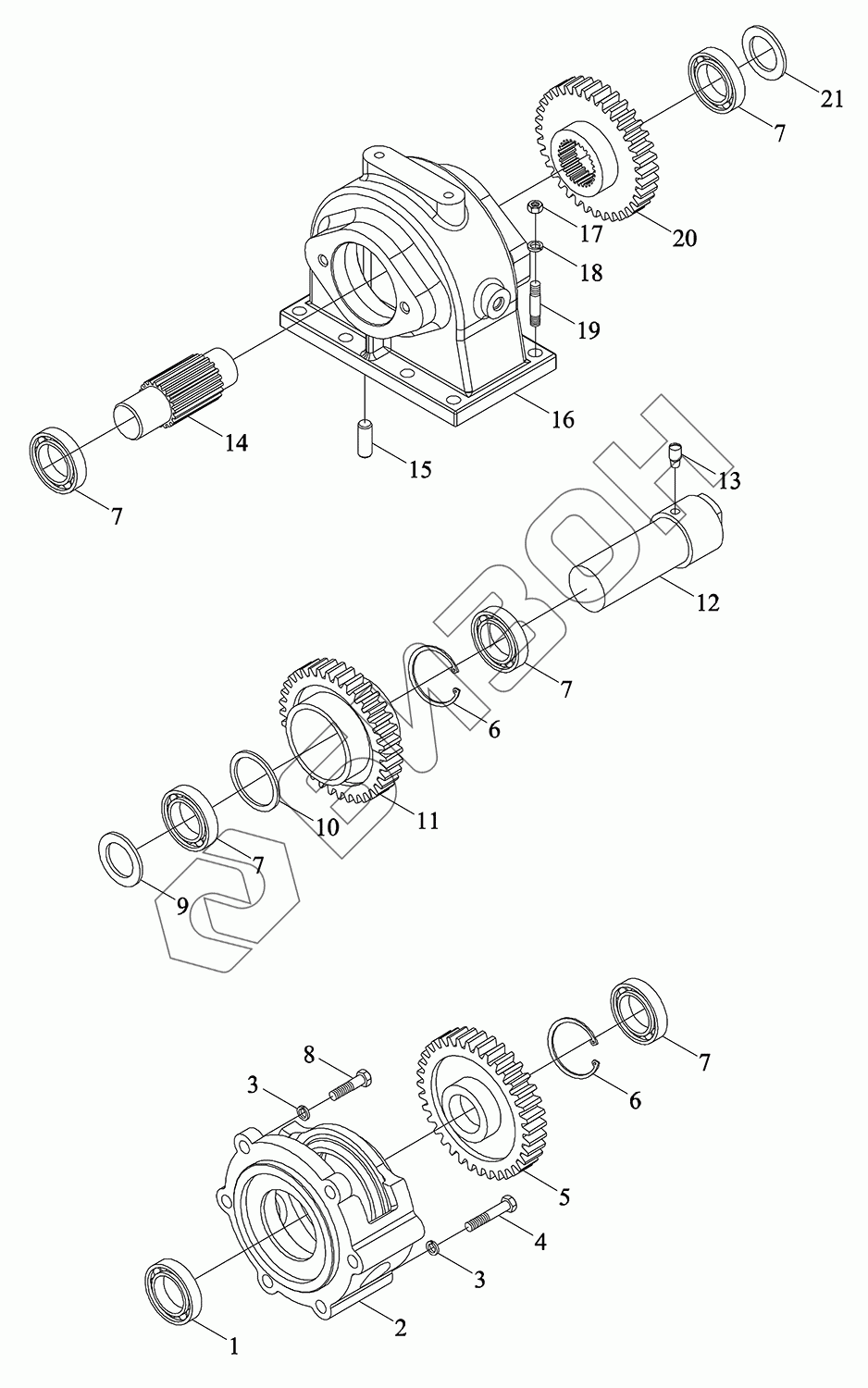

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Раздаточная коробка 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
TK4240000000 TK4240000000 Раздаточная коробка
Загрузка ...
1 GBT276-6307 Шарикоподшипник радиальный
Загрузка ...
2 TK4240000100 Постель подшипника
Загрузка ...
3 GBT93-12-A0P Шайба стандартная пружинная
Загрузка ...
4 GBT5782-M12X100-8.8-A2L Болт с шестигранной головкой
Загрузка ...
5 TK4240001100 Колесо зубчатое
Загрузка ...
6 GBT893.1-90 Кольцо эластичное стопорное для отверстий
Загрузка ...
7 GBT276-6308 Шарикоподшипники радиальные
Загрузка ...
8 GBT5783-M12X40-8.8-A3L Болт с шестигранной головкой
Загрузка ...
9 TK4240000200 Кольцо прокладное
Загрузка ...
10 TK4240000900 Шайба
Загрузка ...
11 TK4240000400 Колесо зубчатое
Загрузка ...
12 TK4240000300 Вал
Загрузка ...
13 GBT72-M10X20-14H-A3L Винт
Загрузка ...
14 TK4240000600 Вал
Загрузка ...
15 GBT119.1-10m6X18-A1 Штырь цилиндрический
Загрузка ...
16 TK4240000500 Корпус раздаточной коробки
Загрузка ...
17 GBT6171-M12X1.25-8-A2L Гайка шестигранная
Загрузка ...
18 GBT848-12-A0P Шайба небольшая
Загрузка ...
19 GBT898-AM12-M12X1.25X35-8.8-A3L Шпилька с двойной головкой
Загрузка ...
20 TK4240000700 Колесо зубчатое
Загрузка ...
21 TK4240000800 Рукав перегородки
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
