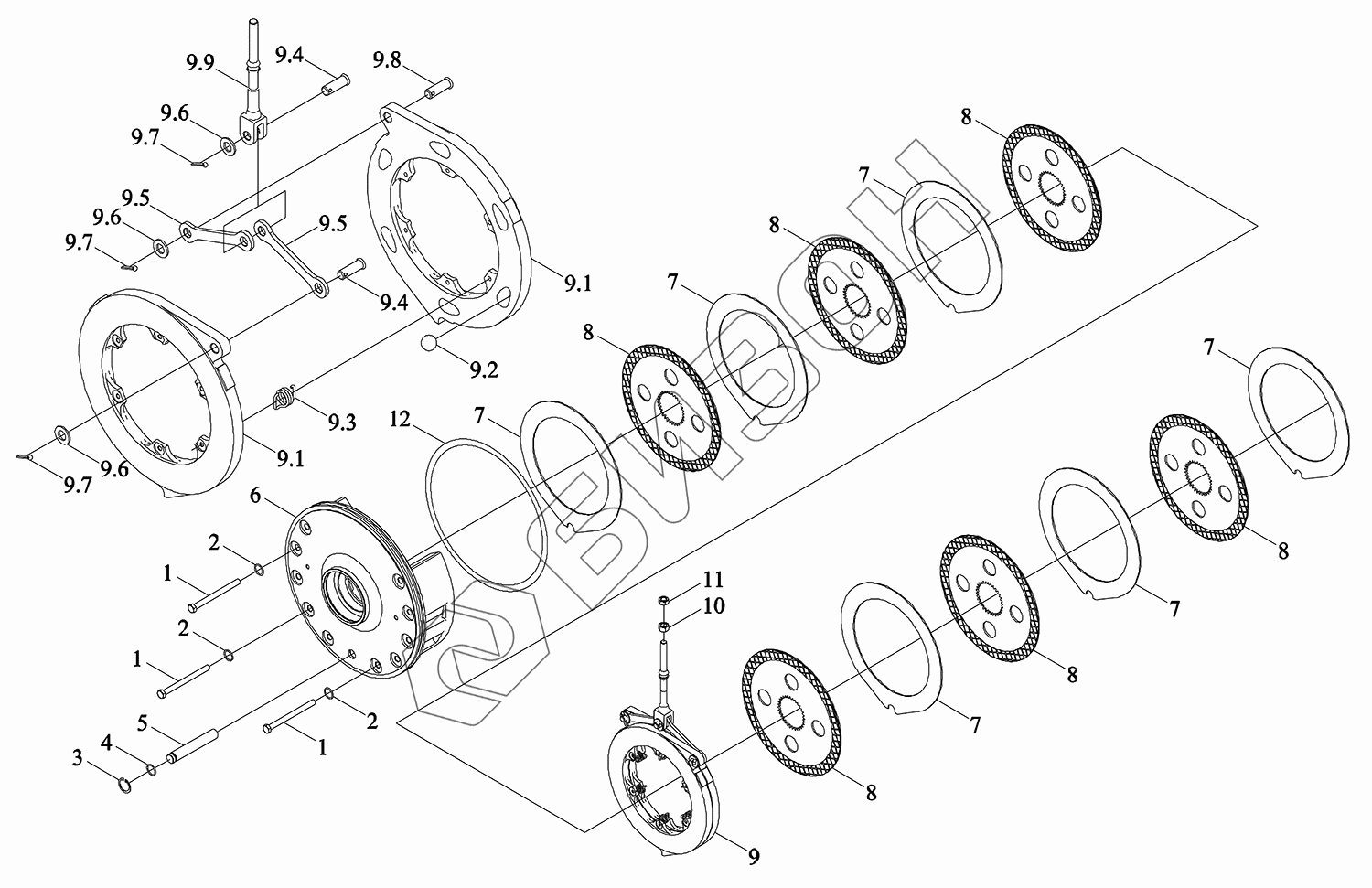

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Тормоз в сборе
1
1
1
2
2
2
3
4
5
6
7
7
7
7
7
7
8
8
8
8
8
8
9
9.1
9.1
9.2
9.3
9.4
9.4
9.5
9.5
9.6
9.6
9.6
9.7
9.7
9.7
9.8
9.9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN2P431010000 | TN2P431010000 | Тормоз в сборе |
Загрузка ...
|
|
| 1 | TK4310100200 | Болт |
Загрузка ...
|
|
| 2 | TS09580010003 | Кольцо в форме О |
Загрузка ...
|
|
| 3 | GBT893.1-22 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 4 | GBT3452.1-17.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 5 | TK4310100300 | Вал штыря |
Загрузка ...
|
|
| 6 | TK4310100100 | Корпус тормоза |
Загрузка ...
|
|
| 7 | TM7N431020005 | Пластина фрикционная с зубцами |
Загрузка ...
|
|
| 8 | TM7N431020002 | Корпус тормоза |
Загрузка ...
|
|
| 9 | TN2P431010001 | Диск напорный |
Загрузка ...
|
|
| 9.1 | TK4310000500 | Диск напорный |
Загрузка ...
|
|
| 9.2 | GBT308-22.225-G200-b | Шарик стальной |
Загрузка ...
|
|
| 9.3 | TK4310001100 | Пружина |
Загрузка ...
|
|
| 9.4 | GBT882-B14X35 | Вал штыря |
Загрузка ...
|
|
| 9.5 | TK4310000300 | Шатун |
Загрузка ...
|
|
| 9.6 | GBT97.1-14-A3L | Шайба плоская |
Загрузка ...
|
|
| 9.7 | GBT91-4X20-A3L | Шплинт |
Загрузка ...
|
|
| 9.8 | GBT882-B14X40 | Вал штыря |
Загрузка ...
|
|
| 9.9 | TN2P431010002 | Тяга |
Загрузка ...
|
|
| 10 | GBT6171-M14X1.5-10-A3L | Гайка |
Загрузка ...
|
|
| 11 | GBT6185.2-M14X1.5-A2L | Контргайка цельнометаллическая шестигранная |
Загрузка ...
|
|
| 12 | GBT3452.1-406X7G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
