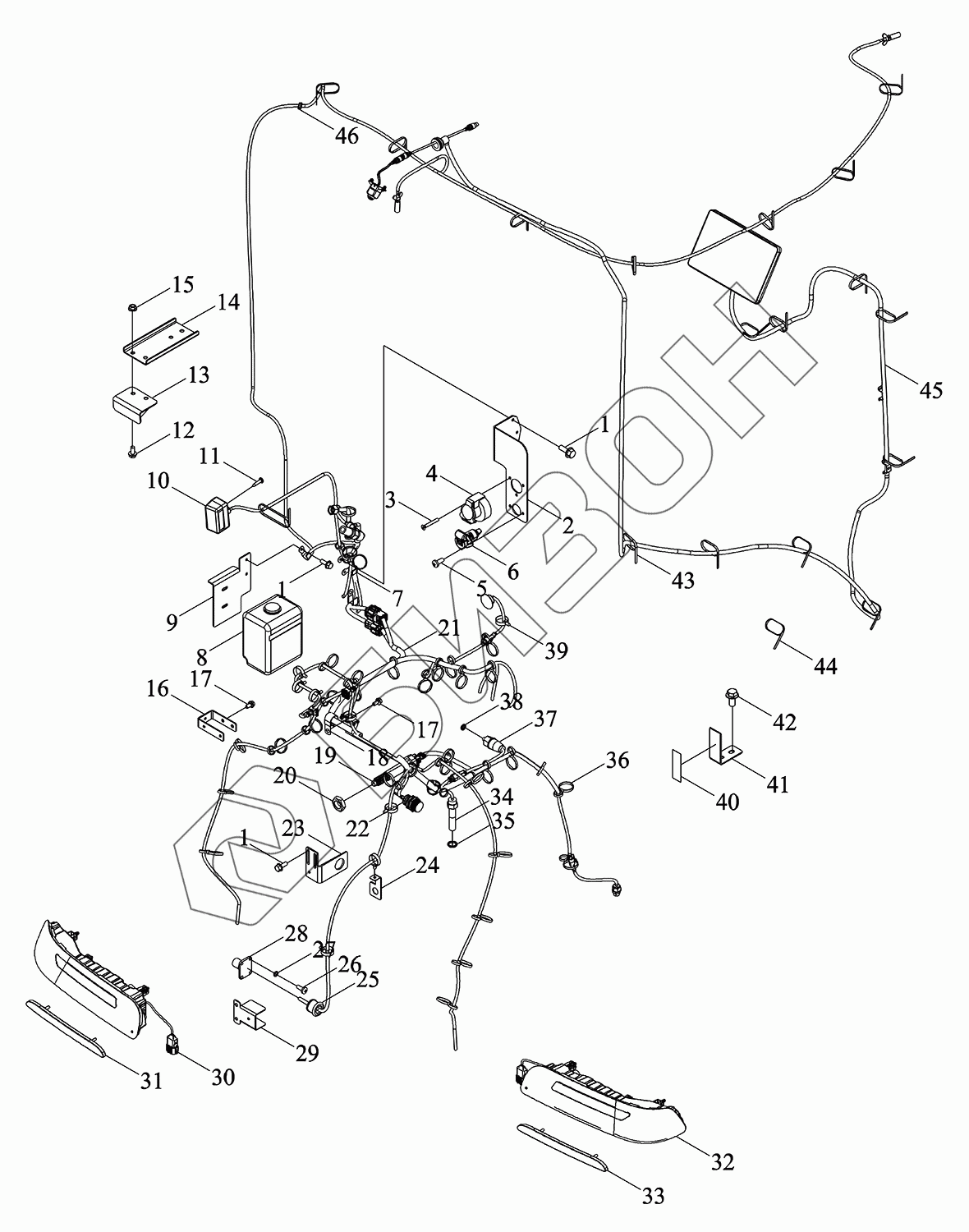

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Монтажный блок жгута провода заднего освещения
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N484030000K | TM7N484030000K | Монтажный блок жгута провода заднего освещения в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 2 | TM6R484010005K | Плита монтажная |
Загрузка ...
|
|
| 3 | GBT819.1-M5X35-4.8-A1L | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 4 | TD900.484.2 | Розетка штепсельная заднего прицепа |
Загрузка ...
|
|
| 5 | GBT818-M5X12-4.8-A2L | Винт M5X12-4.8-A2L |
Загрузка ...
|
|
| 6 | BZF0076-003 | Розетка |
Загрузка ...
|
|
| 7 | FT65.48.097 | Зажим для фиксации жгута проводов 2 |
Загрузка ...
|
|
| 8 | TM6W484010008 | Бачок омывателя (скруббер) |
Загрузка ...
|
|
| 9 | TM6W484010007 | Пластина бачка омывателя (скруббера) монтажная |
Загрузка ...
|
|
| 10 | TA700.484A.2.1 | Фонарь освещения номерного знака |
Загрузка ...
|
|
| 11 | GBT845-ST3.5X16 | Винт с поперечным пазом |
Загрузка ...
|
|
| 12 | GBT5789-M10X20-8.8-A3L | Болт с шестигранной головкой и фланцем M10X20-8.8-A3L |
Загрузка ...
|
|
| 13 | TC05484150001K | Сварка кронштейна фонаря освещения номерного знака |
Загрузка ...
|
|
| 14 | TC05484150005K | Стойка опорная номерного знака |
Загрузка ...
|
|
| 15 | GBT6177.1-M10-8-A3L | Гайка с фланцем M10-8-A3L |
Загрузка ...
|
|
| 16 | TM7N484030003K | Кронштейн жгута проводов |
Загрузка ...
|
|
| 17 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 18 | BZF0032.2-004 | Скоба зажимная |
Загрузка ...
|
|
| 19 | P7P55101116 | Датчик положения |
Загрузка ...
|
|
| 20 | GBT6173-M24X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 21 | TM7N484030001K | Жгут проводов |
Загрузка ...
|
|
| 22 | TX1P484040002 | Выключатель |
Загрузка ...
|
|
| 23 | TM7N484030002K | Кронштейн переключателя |
Загрузка ...
|
|
| 24 | TK4880000300 | Пластина фиксирующая жгута датчика pto |
Загрузка ...
|
|
| 25 | TK4880504000 | Кольцо резиновое для перехода через линию |
Загрузка ...
|
|
| 26 | GBT818-M4X10-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M4X10-4.8-A2L |
Загрузка ...
|
|
| 27 | GBT93-4-A3L | Шайба стандартная пружинная 4-A3L |
Загрузка ...
|
|
| 28 | TK4880003000 | Датчик скорости вращения PTO |
Загрузка ...
|
|
| 29 | TK4880503000 | Колпачок защитный |
Загрузка ...
|
|
| 30 | TM6W484010001 | Сборка левого заднего фонаря |
Загрузка ...
|
|
| 31 | TM6W484010005 | Светоотражатель левый |
Загрузка ...
|
|
| 32 | TM6W484010002 | Сборка правого заднего фонаря |
Загрузка ...
|
|
| 33 | TM6W484010006 | Светоотражатель правый |
Загрузка ...
|
|
| 34 | TN1S484020007 | Датчик скорости |
Загрузка ...
|
|
| 35 | JBT982-18 | Шайба комбинированная уплотнительная 18 |
Загрузка ...
|
|
| 36 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 37 | TK4880004000 | Выключатель |
Загрузка ...
|
|
| 38 | JBT982-10 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 39 | 3203505D9-L | Стяжка кабельная |
Загрузка ...
|
|
| 40 | TA3C484010001 | Наклейка отражающая |
Загрузка ...
|
|
| 41 | TK4840206000 | Пластина фиксирующая для отражающей наклейки |
Загрузка ...
|
|
| 42 | GBT5789-M10X20-8.8-A2L | Болт с шестигранной головкой и фланцем M10X20-8.8-A2L |
Загрузка ...
|
|
| 43 | Q67405200 | Стяжка пластиковая |
Загрузка ...
|
|
| 44 | Q67405400 | Лента стяжная |
Загрузка ...
|
|
| 45 | TD2S489020005 | Фидер |
Загрузка ...
|
|
| 46 | BZF0053-028 | Катушка 15X3-8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
