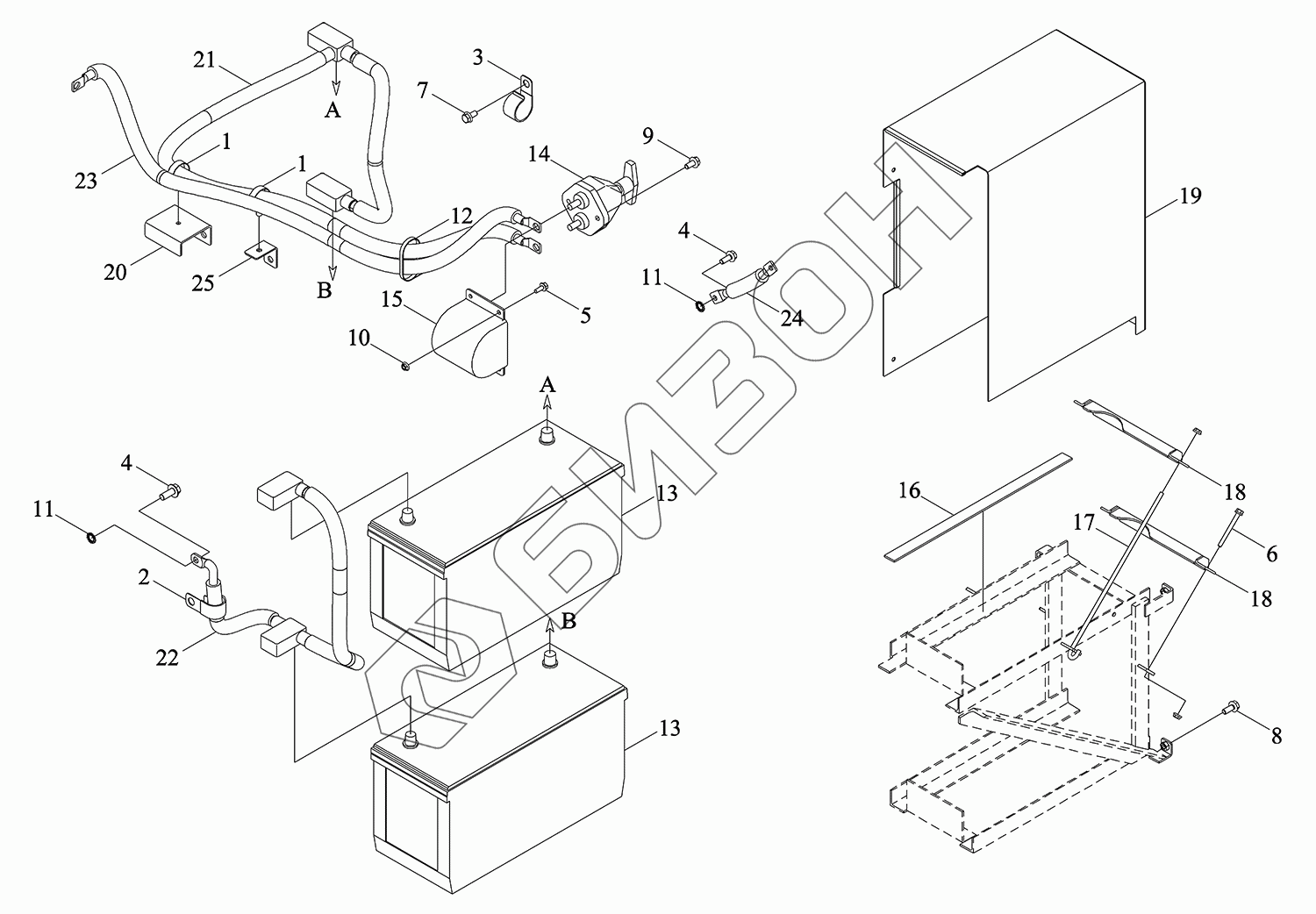

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Установка аккумуляторов
1
1
2
3
4
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N485020000K | TM7N485020000K | Установка аккумуляторов в сборе |
Загрузка ...
|
|
| 1 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 2 | BZF0032.2-004 | Скоба зажимная |
Загрузка ...
|
|
| 3 | BZF0032.2-005 | Скоба зажимная |
Загрузка ...
|
|
| 4 | GBT5789-M10X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT5789-M6X60-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 11 | GBT862.2-10-A3L | Кольцо прокладочное |
Загрузка ...
|
|
| 12 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 13 | TG1204.485.1 | Аккумулятор |
Загрузка ...
|
|
| 14 | TG1454.485.4 | Выключатель |
Загрузка ...
|
|
| 15 | TK4850000100 | Планка защитная |
Загрузка ...
|
|
| 16 | TK4850000300 | Подушка |
Загрузка ...
|
|
| 17 | TK4850000400 | Тяга |
Загрузка ...
|
|
| 18 | TK4850007000 | Плита нажимная |
Загрузка ...
|
|
| 19 | TM7N485020002K | Кожух защитный |
Загрузка ...
|
|
| 20 | TM7N485020004K | Кронштейн |
Загрузка ...
|
|
| 21 | TM7N485020005K | Линия питания |
Загрузка ...
|
|
| 22 | TM7N485020006K | Провод массовый |
Загрузка ...
|
|
| 23 | TM7N485020007K | Линия питания |
Загрузка ...
|
|
| 24 | TM7N485020009K | Провод перемычка |
Загрузка ...
|
|
| 25 | TP4M485050002 | Кронштейн жгута проводов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
