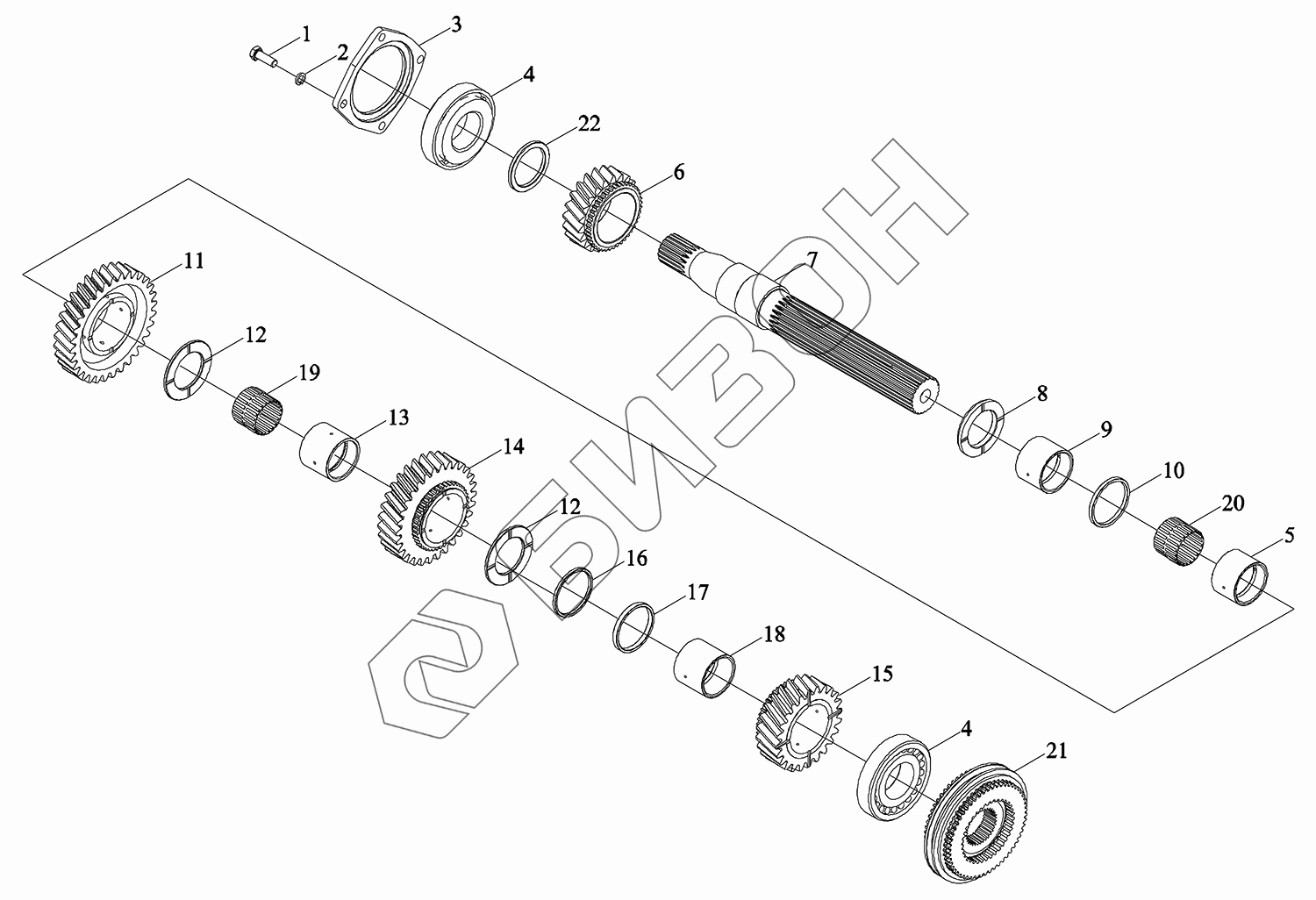

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Основная коробка передач 1
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N381010000 | TM7N381010000 | Коробка передач основная в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M12X35-8.8-O | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 3 | TK3810700700 | Крышка торцевая |
Загрузка ...
|
|
| 4 | GBT297-30312 | Подшипники конические роликовые |
Загрузка ...
|
|
| 5 | TK3810600300 | Втулка |
Загрузка ...
|
|
| 6 | TK3810600800a | Колесо зубчатое |
Загрузка ...
|
|
| 7 | TK3810700600 | Вал |
Загрузка ...
|
|
| 8 | TK3720000700 | Кольцо ограничительное |
Загрузка ...
|
|
| 9 | TK3720001400 | Втулка |
Загрузка ...
|
|
| 10 | TK3810602300 | Втулка отсечная |
Загрузка ...
|
|
| 11 | TM7N381010003 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | TK3810000300 | Кольцо ограничительное |
Загрузка ...
|
|
| 13 | TK3810000400 | Втулка |
Загрузка ...
|
|
| 14 | TM7N381010001 | Колесо зубчатое |
Загрузка ...
|
|
| 15 | TM7N381010002 | Колесо зубчатое |
Загрузка ...
|
|
| 16 | TK3810000600 | Кольцо |
Загрузка ...
|
|
| 17 | TK3810600200 | Втулка отсечная |
Загрузка ...
|
|
| 18 | TK3810600400 | Втулка |
Загрузка ...
|
|
| 19 | GBT20056-K70X80X40ZW | Подшипник радиальный игольчатый с кронштейном |
Загрузка ...
|
|
| 20 | GBT20056-K70X80X50ZW | Подшипник радиальный игольчатый с кронштейном |
Загрузка ...
|
|
| 21 | TK3810601000 | Синхронизатор |
Загрузка ...
|
|
| 22 | TK3810700800 | Кольцо ограничительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
