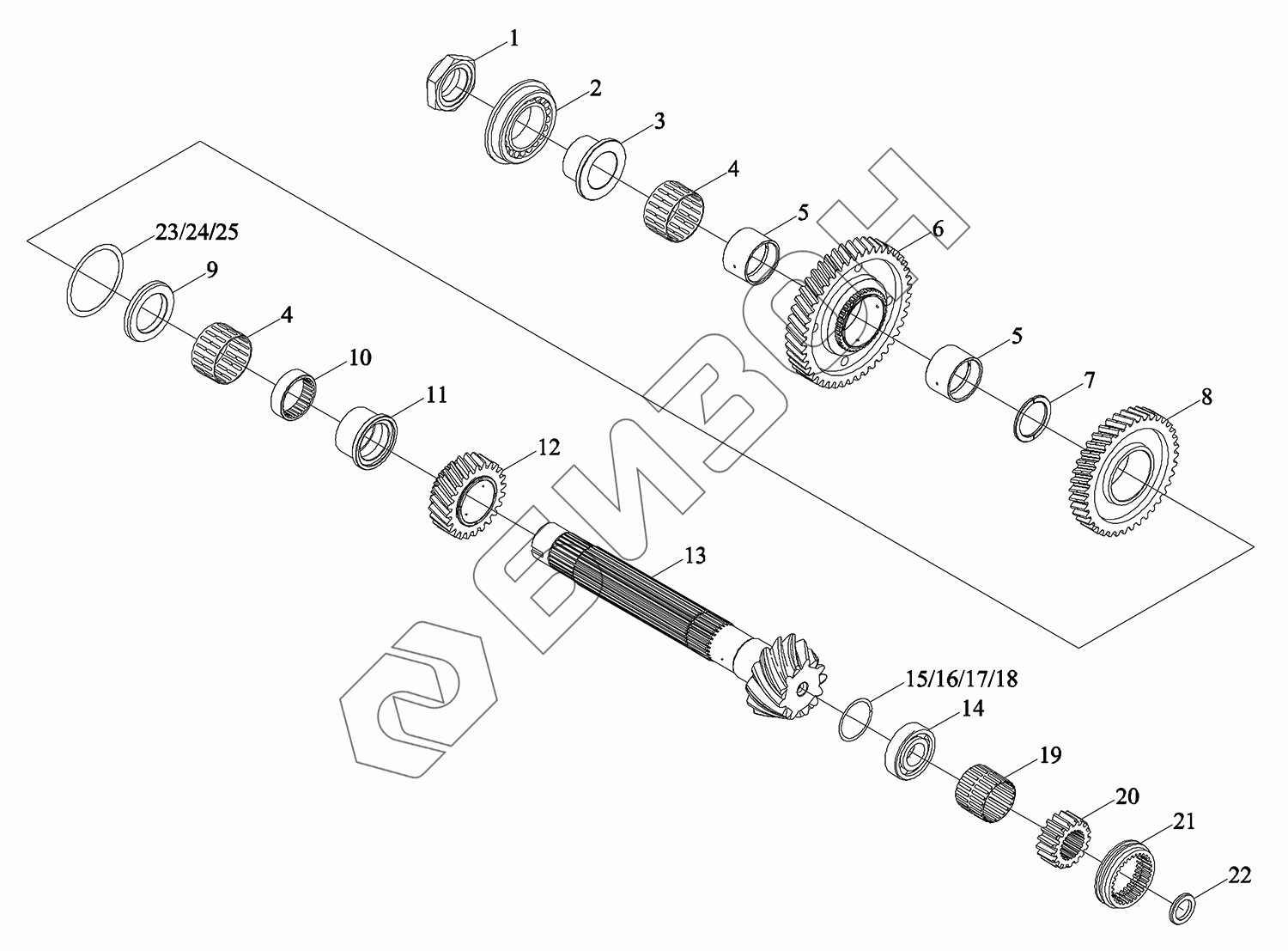

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Основная коробка передач 2
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N381010000 | TM7N381010000 | Коробка передач основная в сборе |
Загрузка ...
|
|
| 1 | TN2P381010003 | Гайка |
Загрузка ...
|
|
| 2 | TM7N381010017 | Подшипник |
Загрузка ...
|
|
| 3 | TM7N381010018 | Кольцо ограничительное |
Загрузка ...
|
|
| 4 | TM7N381010022 | Подшипник |
Загрузка ...
|
|
| 5 | TM7N381010015 | Втулка |
Загрузка ...
|
|
| 6 | TM7N381010014 | Колесо зубчатое |
Загрузка ...
|
|
| 7 | TM7N381010020 | Втулка отсечная |
Загрузка ...
|
|
| 8 | TM7N381010011 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | TM7N381010010 | Кольцо ограничительное |
Загрузка ...
|
|
| 10 | TK3810002900 | Крышка |
Загрузка ...
|
|
| 11 | TM7N381010009 | Втулка |
Загрузка ...
|
|
| 12 | TM7N381010008 | Колесо зубчатое |
Загрузка ...
|
|
| 13 | TM7N381010019 | Вал |
Загрузка ...
|
|
| 14 | TK3810003400 | Подшипник |
Загрузка ...
|
|
| 15 | TK3810004500 | Прокладка регулировочная |
Загрузка ...
|
|
| 16 | TK3810004600 | Прокладка регулировочная |
Загрузка ...
|
|
| 17 | TK3810004700 | Прокладка регулировочная |
Загрузка ...
|
|
| 18 | TK3810004300 | Прокладка регулировочная (три) |
Загрузка ...
|
|
| 19 | JBT7918-K65X75X50-ZWD | Подшипник радиальный игольчатый с кронштейном |
Загрузка ...
|
|
| 20 | TK3810400900 | Рукав внутренний шлицевой |
Загрузка ...
|
|
| 21 | TK3810400800 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 22 | TK3810004800 | Втулка отсечная |
Загрузка ...
|
|
| 23 | BZF0002.1-143 | Прокладка регулировочная |
Загрузка ...
|
|
| 24 | BZF0002.1-144 | Прокладка регулировочная |
Загрузка ...
|
|
| 25 | BZF0002.1-145 | Прокладка регулировочная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
