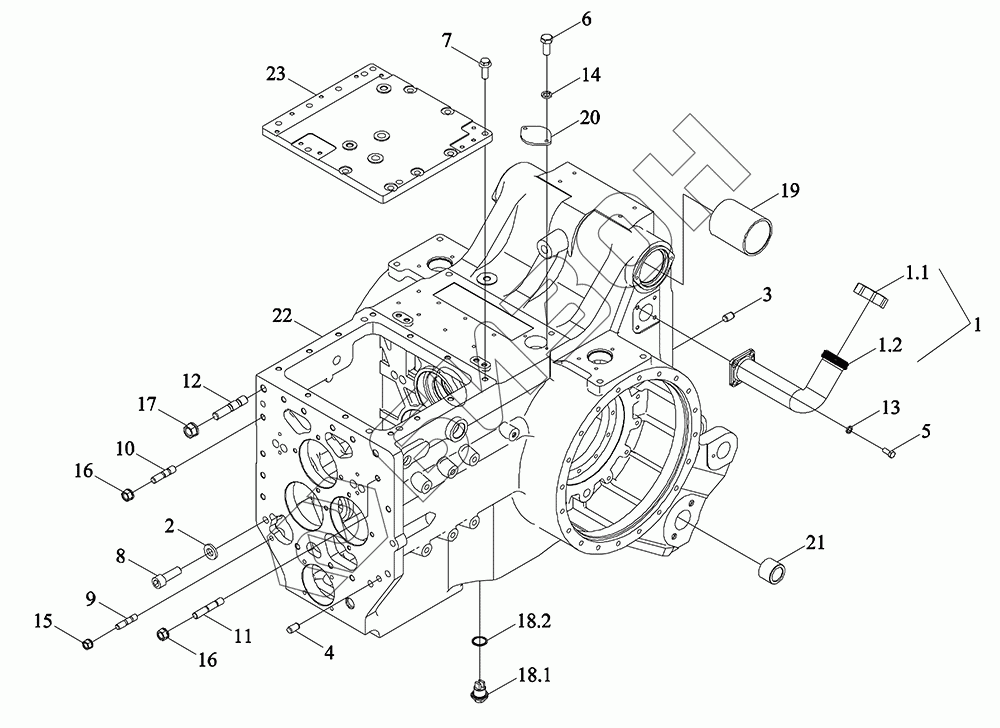

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Картер заднего моста
1
1.1
1.2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18.1
18.2
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N384020000K | TM7N384020000K | Картер заднего моста в сборе |
Загрузка ...
|
|
| 1 | TM7N384010008 | Штуцер заливной |
Загрузка ...
|
|
| 1.1 | FT800.38.017 | Крышка топливного бака заднего моста в сборе |
Загрузка ...
|
|
| 1.2 | TM6R384020003 | Труба заправочная заднего моста |
Загрузка ...
|
|
| 2 | FT800.39.130 | Шайба |
Загрузка ...
|
|
| 3 | GBT119.1-16M6X26-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 4 | GBT119.1-16M6X30-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 5 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 7 | GBT5789-M14X40-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT70.1-M20X60-10.9-A9L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 9 | GBT899-AM14-M14X45-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 10 | GBT899-AM16-M16X50-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 11 | GBT899-AM16X70-10.9-A3L | Шпилька |
Загрузка ...
|
|
| 12 | GBT899-AM20X75-10.9-A9L | Шпилька |
Загрузка ...
|
|
| 13 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 14 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 15 | SPL-CO-M14-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 16 | SPL-CO-M16-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 17 | SPL-CO-M20-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 18 | TC05372020034 | Пробка масляная |
Загрузка ...
|
|
| 18.1 | TC05372020033 | Пробка масляная (M33X2) |
Загрузка ...
|
|
| 18.2 | TS09580010011 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | TK3840000900 | Втулка подъемная |
Загрузка ...
|
|
| 20 | TK3840001200 | Заглушка |
Загрузка ...
|
|
| 21 | TM7N384010004 | Втулка |
Загрузка ...
|
|
| 22 | TM7N384020001K | Корпус картера |
Загрузка ...
|
|
| 23 | TM7N384020002K | Крышка верхняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
