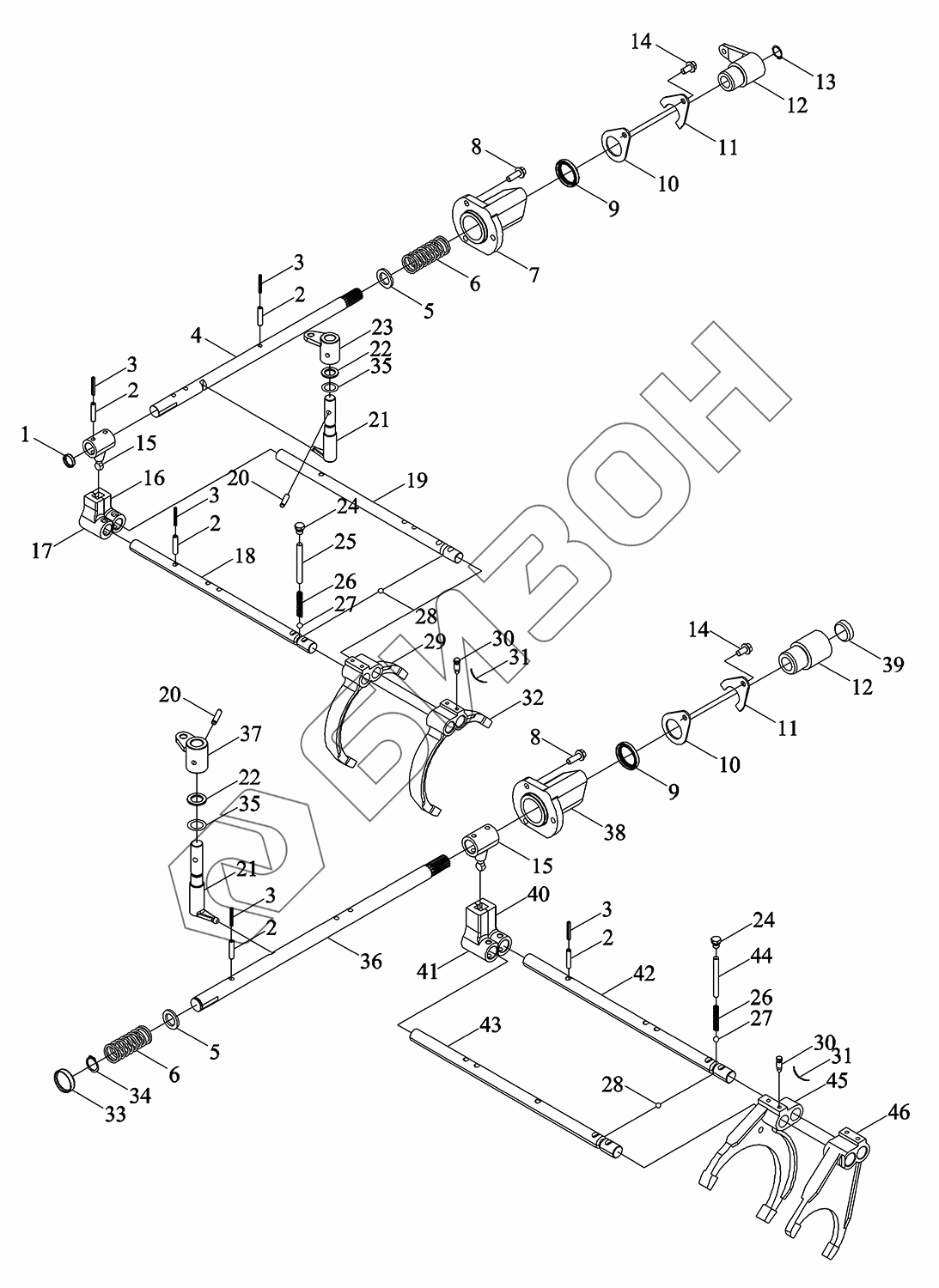

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Механизм управления 2
1
2
2
2
2
2
3
3
3
3
3
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
14
14
15
15
16
17
18
19
20
20
21
21
22
22
23
24
24
25
26
26
27
27
28
28
29
30
30
31
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N383030000K | TM7N383030000K | Переключение передач скоростей |
Загрузка ...
|
|
| TM7N383030001K | TM7N383030001K | Комплект управления основного и вспомогательногоатора - шасси |
Загрузка ...
|
|
| 1 | Q72226 | Колпачок |
Загрузка ...
|
|
| 2 | GBT879.1-8X40 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 3 | GBT879.1-5X40 | Штифт эластичный цилиндрический |
Загрузка ...
|
|
| 4 | TM7N383010014K | Вал |
Загрузка ...
|
|
| 5 | GBT848-24-A3L | Шайба небольшая |
Загрузка ...
|
|
| 6 | P5S37401114 | Пружина муфты |
Загрузка ...
|
|
| 7 | TM7N383010003k | Стакан |
Загрузка ...
|
|
| 8 | GBT5789-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT9877.1-FB40X55X8D | Уплотнение |
Загрузка ...
|
|
| 10 | TS2S373010016 | Скоба ограничительная |
Загрузка ...
|
|
| 11 | TS2S373010017 | Пластина замочная |
Загрузка ...
|
|
| 12 | TM7N383010057K | Рычаг качающийся |
Загрузка ...
|
|
| 13 | GBT894.1-22 | Кольцо стопорное для вала |
Загрузка ...
|
|
| 14 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TM7N383010007K | Гнездо подводкового блока |
Загрузка ...
|
|
| 16 | TM7N383010008K | Гнездо подводкового блока |
Загрузка ...
|
|
| 17 | TM7N383010009K | Гнездо подводкового блока |
Загрузка ...
|
|
| 18 | TM7N383010011K | Ось вилки переключения |
Загрузка ...
|
|
| 19 | TM7N383010010K | Ось вилки переключения |
Загрузка ...
|
|
| 20 | GBT879.3-8X35 | Штифты прочные гибкие цилиндрические |
Загрузка ...
|
|
| 21 | TM7N383010062K | Штырь подвесной и запирающий штырь |
Загрузка ...
|
|
| 22 | TM7N383010111 | Прокладка |
Загрузка ...
|
|
| 23 | TM7N383010063K | Сварка коромысла выбора передач главной коробки передач |
Загрузка ...
|
|
| 24 | GBT2878.4-M12-PLEH-A3L-NBR | Пробка резьбовая с внутренним шестигранником |
Загрузка ...
|
|
| 25 | TM7N383010017K | Торкатель |
Загрузка ...
|
|
| 26 | BZF0027.1-059 | Пружина |
Загрузка ...
|
|
| 27 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 28 | GBT308-8-G100-b | Шарик стальной |
Загрузка ...
|
|
| 29 | TK3740001600 | Вилка отводная |
Загрузка ...
|
|
| 30 | FT800.37.194 | Винт установочный |
Загрузка ...
|
|
| 31 | TA800.212B-02 | Проволока стальная низкоуглеродистая СЗ-1,4 |
Загрузка ...
|
|
| 32 | TK3740001500 | Вилка отводная |
Загрузка ...
|
|
| 33 | Q72240 | Пробка коническая |
Загрузка ...
|
|
| 34 | GBT894.1-24 | Кольцо стопорное для вала |
Загрузка ...
|
|
| 35 | GBT3452.1-15.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 36 | TM7N383010015aK | Вал переключения дополнительной коробки передачи |
Загрузка ...
|
|
| 37 | TM7N383010066K | Рычаг качающийся |
Загрузка ...
|
|
| 38 | TM7N383010004K | Подставка |
Загрузка ...
|
|
| 39 | Q72235 | Пробка колокольная |
Загрузка ...
|
|
| 40 | TM7N383010021K | Гнездо подводкового блока |
Загрузка ...
|
|
| 41 | GBT9877.1-FB20X35X7D | Уплотнение внутренее |
Загрузка ...
|
|
| 42 | TM7N383030003K | Ось вилки переключения |
Загрузка ...
|
|
| 43 | TM7N383030002K | Ось вилки переключения |
Загрузка ...
|
|
| 44 | TM7N383010058K | Толкатель |
Загрузка ...
|
|
| 45 | TK3740002100 | Вилка отводная |
Загрузка ...
|
|
| 46 | TK3740001800 | Вилка отводная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
