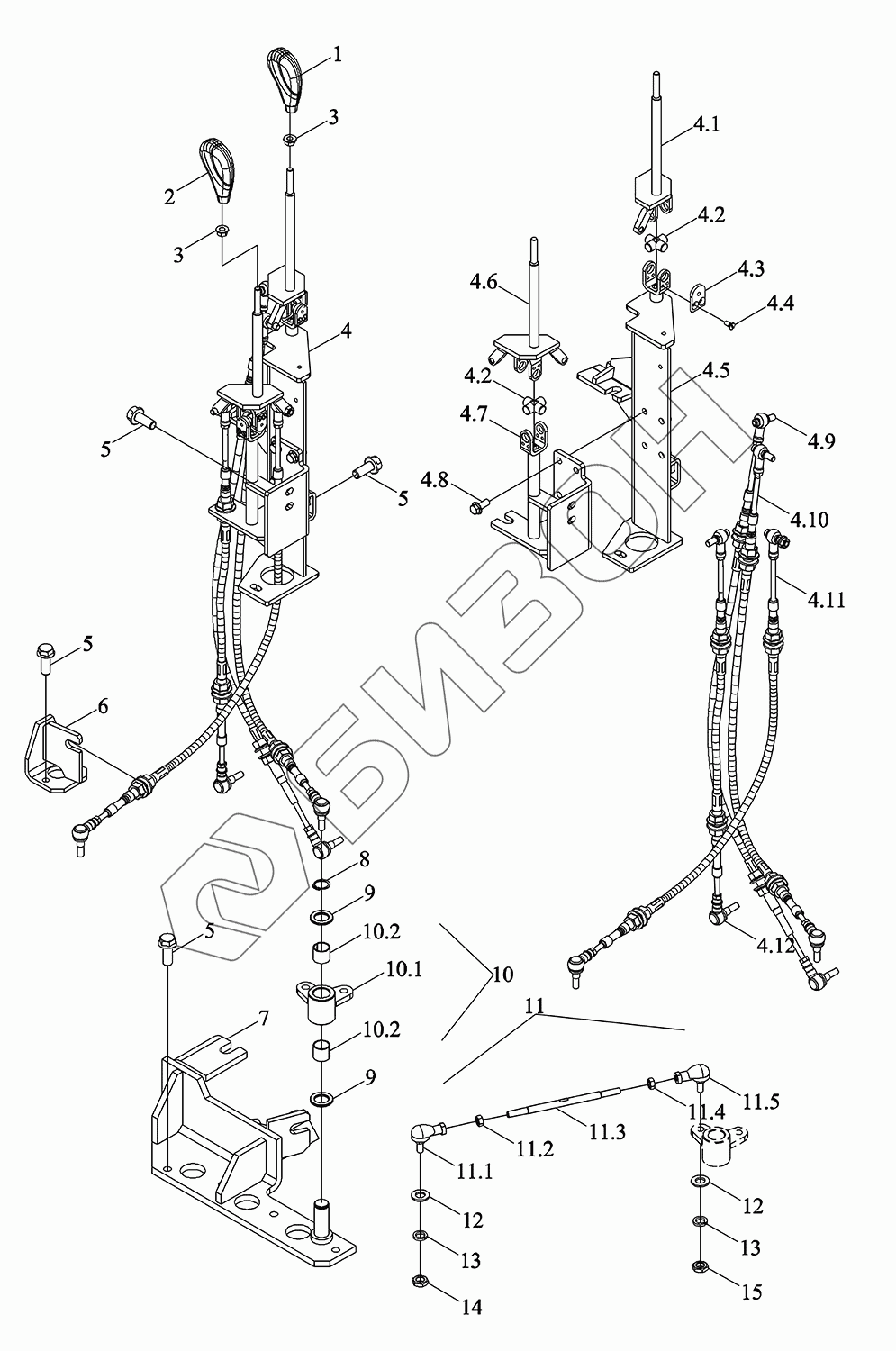

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Механизм управления
1
2
3
3
4
4.1
4.2
4.2
4.3
4.4
4.5
4.6
4.7
4.8
4.9
4.10
4.11
4.12
5
5
5
5
6
7
8
9
9
10
10.1
10.2
10.2
11
11.1
11.2
11.3
11.4
11.5
12
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N383010001K | TM7N383010001K | Механизм переключения скоростей |
Загрузка ...
|
|
| TM7N383030000K | TM7N383030000K | Переключение передач скоростей |
Загрузка ...
|
|
| 1 | TN2P383010113a | Рукоятка |
Загрузка ...
|
|
| 2 | TM7N383010050aK | Ручка управления |
Загрузка ...
|
|
| 3 | GBT6177.1-M10-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 4 | TM7N383010022aK | Контроллер |
Загрузка ...
|
|
| 4.1 | TM7N383010052K | Рукоятка |
Загрузка ...
|
|
| 4.2 | TS2S373010044 | Кардан |
Загрузка ...
|
|
| 4.3 | TM6W373020108 | Планка защитная |
Загрузка ...
|
|
| 4.4 | GBT68-M5X12-4.8-A2L | Винт |
Загрузка ...
|
|
| 4.5 | TM7N383010003 | Подставка |
Загрузка ...
|
|
| 4.6 | TM7N383010048K | Рукоятка |
Загрузка ...
|
|
| 4.7 | TM7N383010004 | Вилка кардана с валом |
Загрузка ...
|
|
| 4.8 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 4.9 | TM7N383010027aK | Вал соединительный переключения передач |
Загрузка ...
|
|
| 4.10 | TM7N383010029aK | Вал соединительный селектора |
Загрузка ...
|
|
| 4.11 | TM7N383010025aK | Вал соединительный выбора передач главной коробки передач |
Загрузка ...
|
|
| 4.12 | TM7N383010023aK | Вал соединительный коробки передач |
Загрузка ...
|
|
| 4.13 | GBT889.1-M10-8-A3L | Контргайка неметаллическая |
Загрузка ...
|
|
| 5 | GBT5789-M10X25-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TM7N383010031aK | Кронштейн |
Загрузка ...
|
|
| 7 | TM7N383010034aK | Кронштейн |
Загрузка ...
|
|
| 8 | GBT894.1-20 | Кольца стопорные для валов |
Загрузка ...
|
|
| 9 | TL02433060005 | Прокладка |
Загрузка ...
|
|
| 10 | TM7N383010047K | Рычаг качающийся |
Загрузка ...
|
|
| 10.1 | TM7N383010044K | Рычаг качающийся |
Загрузка ...
|
|
| 10.2 | TD2C212010022 | Втулка композитная |
Загрузка ...
|
|
| 11 | TM7N383020054aK | Тяга селектора дополнительной коробки передачи в сборе |
Загрузка ...
|
|
| 11.1 | TM5Q373010111 | Подшипники конца стержня самосмазывающиеся шариковые шарнирные -M10X1.25-M10X1.25-LH |
Загрузка ...
|
|
| 11.2 | GBT6171-M10X1.25-LH-8-A3L | Гайка шестигранная 1 тип |
Загрузка ...
|
|
| 11.3 | TM7N383020046K | Тяга |
Загрузка ...
|
|
| 11.4 | GBT6171-M10X1.25-8-A3L | Гайка шестигранная 1 тип |
Загрузка ...
|
|
| 11.5 | TM5Q373010110 | Шарниры самосмазывающиеся шариковые стержневых концов подшипников-M10X1.25-M10X1.25 |
Загрузка ...
|
|
| 12 | GBT95-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 13 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 14 | GBT6173-M10X1.25-LH-05-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 15 | GBT6173-M10X1.25-05-A2L | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
