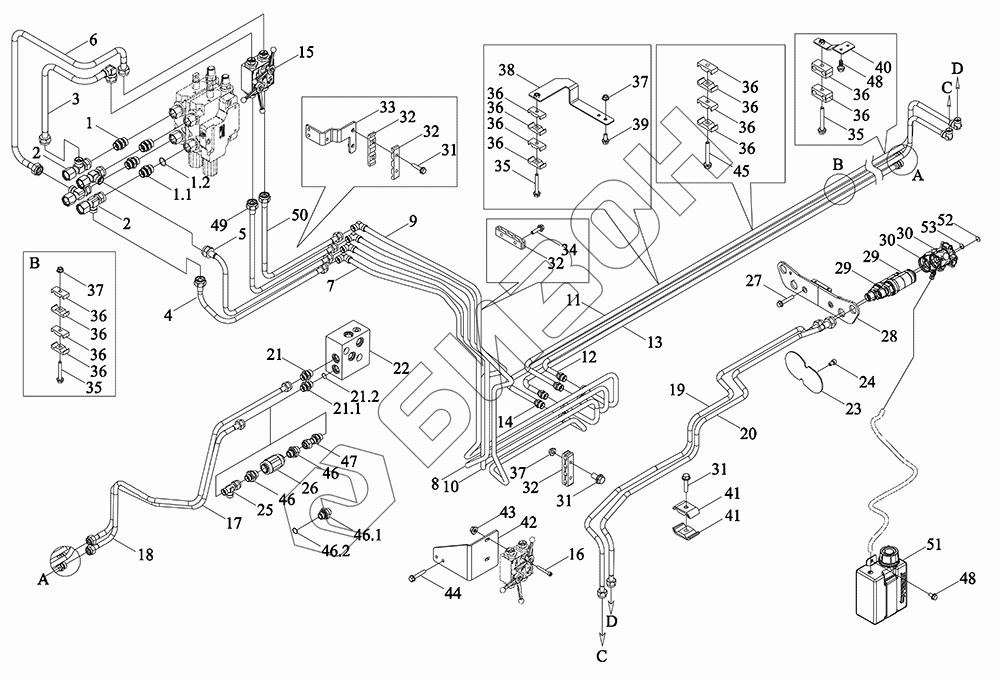

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-009K. Гидросистема передней подвески
1
1.1
1.2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21.1
21.2
22
23
24
25
26
27
28
29
29
30
30
31
31
31
32
32
32
32
33
34
35
35
35
36
36
36
36
36
36
36
36
36
36
36
36
36
36
37
37
37
38
39
40
41
41
42
43
44
45
46
46
46.1
46.2
47
48
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N586010000K | TM7N586010000K | Гидравлическая трубка передней подвески |
Загрузка ...
|
|
| 1 | TS17402030058 | Корпус прямого штуцера с цанговым зажимом M22-15 сборка |
Загрузка ...
|
|
| 1.1 | TS17402010037 | Корпус прямого штуцера с обжимным кольцом M22-15 |
Загрузка ...
|
|
| 1.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 2 | TM6R586020034k | Стык |
Загрузка ...
|
|
| 3 | TM7N586010019K | Сборка гидравлического выходного шланга №7 |
Загрузка ...
|
|
| 4 | TM7N586010011K | Комплект штуцеров высокого давления для подачи топлива 6 |
Загрузка ...
|
|
| 5 | TM7N586010010K | Комплект штуцеров высокого давления для подачи топлива 5 |
Загрузка ...
|
|
| 6 | TM7N586010020K | Сборка гидравлического выходного шланга №8 |
Загрузка ...
|
|
| 7 | TM7N586010018aK | Сборка гидравлического выходного шланга №6 |
Загрузка ...
|
|
| 8 | TM7N586010008aK | Комплект высокого давления шарового клапана подводящей трубки |
Загрузка ...
|
|
| 9 | TM7N586010009aK | Комплект штуцеров высокого давления для подачи топлива 4 |
Загрузка ...
|
|
| 10 | TM7N586010017aK | Сборка гидравлического выходного шланга №5 |
Загрузка ...
|
|
| 11 | TM7N586010016K | Сборка гидравлического выходного шланга №4 |
Загрузка ...
|
|
| 12 | TM7N586010015K | Сборка гидравлического выходного шланга №3 |
Загрузка ...
|
|
| 13 | TM7N586010006K | Комплект высокого давления шарового клапана подводящей трубки 1 |
Загрузка ...
|
|
| 14 | TM7N586010007K | Комплект штуцеров высокого давления для подачи топлива 2 |
Загрузка ...
|
|
| 15 | TF4F562010203K | Клапан |
Загрузка ...
|
|
| 16 | GBT70.1-M6X45-8.8-A2L | Винт |
Загрузка ...
|
|
| 17 | TM7N586010005K | Комплект подводящей трубы гидроцилиндра передней подвески 2 |
Загрузка ...
|
|
| 18 | TM7N586010004K | Комплект подводящей трубы гидроцилиндра передней подвески 1 |
Загрузка ...
|
|
| 19 | TM7N586010013K | Гидравлический выходной шланг |
Загрузка ...
|
|
| 20 | TM7N586010014K | Сборка гидравлического выходного шланга №2 |
Загрузка ...
|
|
| 21 | TC04400010017 | Корпус прямого проходного соединителя M18-12 сборка |
Загрузка ...
|
|
| 21.1 | TG1654.402B-03 | Корпус прямого проходного соединителя l12-M18X1.5 |
Загрузка ...
|
|
| 21.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 22 | TM6R586020040K | Блок маслопровода |
Загрузка ...
|
|
| 23 | TM7N586010036K | Заглушка быстроразъемного соединения |
Загрузка ...
|
|
| 24 | GBT70.1-M6X10-8.8-A2L | Винт |
Загрузка ...
|
|
| 25 | TG1854.403P.6 | Тройник в сборе |
Загрузка ...
|
|
| 26 | TC02582030046 | Клапан скорости опускания регулирующий |
Загрузка ...
|
|
| 27 | GBT5789-M8X45-8.8-A2L | Болт с шестигранной головкой и фланцем M8X45-8.8-A2L |
Загрузка ...
|
|
| 28 | TM7N586010035K | Коронштейн сварной |
Загрузка ...
|
|
| 29 | TM7N586010031K | Стык |
Загрузка ...
|
|
| 30 | TP7C554010122 | Крышка для сбора масла и пыли |
Загрузка ...
|
|
| 31 | GBT5789-M8X35-8.8-A2L | Болт с фланцем M8X35-8.8-A2L |
Загрузка ...
|
|
| 32 | TM7N586010043K | Зажим для труб 12-12-12-12 |
Загрузка ...
|
|
| 33 | TM7N586010030K | Кронштейн |
Загрузка ...
|
|
| 34 | GBT5789-M8X30-8.8-A2L | Болт с шестигранной головкой и фланцем M8X30-8.8-A2L |
Загрузка ...
|
|
| 35 | GBT5789-M8X55-8.8-A2L | Болт с фланцем M8X55-8.8-A2L |
Загрузка ...
|
|
| 36 | CP4B704050019 | Зажим трубы двойной |
Загрузка ...
|
|
| 37 | GBT6177.1-M8-10-A2L | Гайка с фланцем M8-10-A2L |
Загрузка ...
|
|
| 38 | TM7N586010002K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 39 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 40 | TM7N586010012K | Кронштейн |
Загрузка ...
|
|
| 41 | TC04550170003 | Зажим маслопровода и резиновая прокладка |
Загрузка ...
|
|
| 42 | TM7N586010021K | Кронштейн |
Загрузка ...
|
|
| 43 | GBT6177.1-M6-10-A2L | Гайка с фланцем M6-10-A2L |
Загрузка ...
|
|
| 44 | GBT5789-M6X20-8.8-A2L | Болт с шестигранной головкой и фланцем M6X20-8.8-A2L |
Загрузка ...
|
|
| 45 | GBT5789-M8X60-8.8-A2L | Болт шестигранный фланцевый M8X60-8.8-A2L |
Загрузка ...
|
|
| 46 | TF4F586010015K | Соединитель прямой M18ED-L12 |
Загрузка ...
|
|
| 46.1 | TF4F586010016K | Корпус прямой соединительный M18ED-L12 |
Загрузка ...
|
|
| 46.2 | TC02582030048 | Прокладка резиновая для разъема ED M18 |
Загрузка ...
|
|
| 47 | TM7N586010055K | Сварные соединения |
Загрузка ...
|
|
| 48 | GBT5789-M6X12-8.8-A2L | Болт с шестигранной головкой и фланцем M6X12-8.8-A2L |
Загрузка ...
|
|
| 49 | TM7N586010050K | Сборка трубопровода шарового клапана |
Загрузка ...
|
|
| 50 | TM7N586010051K | Сборка шарового клапана для подачи топлива |
Загрузка ...
|
|
| 51 | TK5820873000 | Бачек масляный |
Загрузка ...
|
|
| 52 | P7P58301105 | Диск идентификационный + черный |
Загрузка ...
|
|
| 53 | P7P58301115 | Диск идентификационный + черный |
Загрузка ...
|
