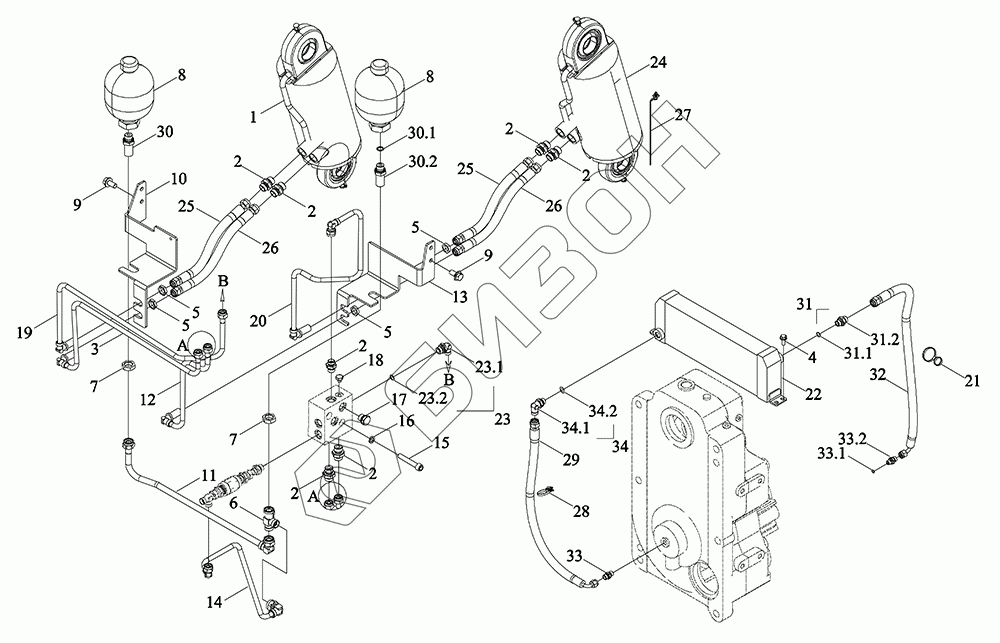

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-009K. Гидросистема передней подвески 2
1
2
2
2
2
2
2
2
3
4
5
5
5
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23.1
23.2
24
25
25
26
26
27
28
29
30
30.1
30.2
31
31.1
31.2
32
33
33.1
33.2
34
34.1
34.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N586010000K | TM7N586010000K | Гидравлическая трубка передней подвески |
Загрузка ...
|
|
| 1 | TM7N586010038K | Цилиндр |
Загрузка ...
|
|
| 2 | TC04400010017 | Корпус прямого проходного соединителя M18-12 сборка |
Загрузка ...
|
|
| 3 | TM7N586010048K | Комплект трубопроводов для выхода масла из блока масла 3 |
Загрузка ...
|
|
| 4 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 5 | GBT3763-M18X1.5 | Гайка шестигранная тонкая для штуцеров с обжимным кольцом M18X1.5 |
Загрузка ...
|
|
| 6 | TR2P402020009 | Штуцер соединительный |
Загрузка ...
|
|
| 7 | GBT3763-M22X1.5 | Гайка шестигранная тонкая для штуцеров с обжимным кольцом M22X1.5 |
Загрузка ...
|
|
| 8 | TM7N586010003K | Сборка аккумуляторная |
Загрузка ...
|
|
| 9 | GBT5789-M10X20-8.8-A3L | Болт с шестигранной головкой и фланцем M10X20-8.8-A3L |
Загрузка ...
|
|
| 10 | TM7N586010023K | Опора аккумулятора 2 |
Загрузка ...
|
|
| 11 | TM7N586010025K | Сборка трубопровода аккумулятора масла 2 |
Загрузка ...
|
|
| 12 | TM7N586010049K | Комплект трубопроводов для выхода масла из блока масла 4 |
Загрузка ...
|
|
| 13 | TM7N586010022K | Опора аккумулятора 1 |
Загрузка ...
|
|
| 14 | TM7N586010024aK | Сборка трубопровода аккумулятора масла 1 |
Загрузка ...
|
|
| 15 | GBT70.1-M12X70-8.8 | Винт |
Загрузка ...
|
|
| 16 | GBT93-12-A3L | Шайба стандартная пружинная 12-A3L |
Загрузка ...
|
|
| 17 | GBT2878.4-M18-PLEH-A3L-NBR | Пробка резьбовая с внутренним шестигранником |
Загрузка ...
|
|
| 18 | GV04701010036 | Пробка ED M10X1 |
Загрузка ...
|
|
| 19 | TM7N586010027K | Комплект подводящей трубы гидроцилиндра передней подвески 3 |
Загрузка ...
|
|
| 20 | TM7N586010028K | Сборка шланга подвода масла к переднему амортизатору 4 |
Загрузка ...
|
|
| 21 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 22 | TM7N131030010K | Сборка радиатора PTO |
Загрузка ...
|
|
| 23 | TC04400020003 | Фитинг регулируемый M18-12 в сборе |
Загрузка ...
|
|
| 23.1 | TC04400020002 | Соединение регулируемое M18-12 |
Загрузка ...
|
|
| 23.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 24 | TM7N586010039K | Цилиндр |
Загрузка ...
|
|
| 25 | TM7N586010034K | Сборка шланга подвода масла к переднему амортизатору 2 |
Загрузка ...
|
|
| 26 | TM7N586010001K | Сборка шланга подвода масла к переднему амортизатору 1 |
Загрузка ...
|
|
| 27 | BZF0059-001 | Петля затяжная с кнопкой |
Загрузка ...
|
|
| 28 | BZF0059-004 | Стяжка с кнопкой кабельная |
Загрузка ...
|
|
| 29 | TM7N586010054K | Комплект возвратного маслопровода PTO |
Загрузка ...
|
|
| 30 | TX1P402320009 | Узел прямого проходного соединителя ed g1/2 |
Загрузка ...
|
|
| 30.1 | GV05705010008 | Прокладка резиновая уплотнительная соединения ED G1/2 |
Загрузка ...
|
|
| 30.2 | TX1P402320010 | Штуцер проходной ed g1/2 |
Загрузка ...
|
|
| 31 | GV04701010039 | Сборка прямого проходного соединителя 16-18 |
Загрузка ...
|
|
| 31.1 | TS09580010005 | Кольцо уплотнительное 13.3X2.2-M16X1.5 |
Загрузка ...
|
|
| 31.2 | GBT3733-L12 | Штуцер прямого соединения с обжимным кольцом L12 |
Загрузка ...
|
|
| 32 | TM7N586010053K | Комплект узла охлаждения PTO |
Загрузка ...
|
|
| 33 | TH02372010099 | Корпус прямого проходного соединителя M12-8 в сборе |
Загрузка ...
|
|
| 33.1 | TS09580010003 | Кольцо уплотнительное 9.3X2.2-M12X1.5 |
Загрузка ...
|
|
| 33.2 | GBT3733-L8 | Штуцер прямого соединения с обжимным кольцом L8 |
Загрузка ...
|
|
| 34 | GL06701050023 | Фитинг угловой с регулируемым направлением и обжимной втулкой l12 |
Загрузка ...
|
|
| 34.1 | GBT3738-L12 | Соединитель угловой с регулируемым направлением с обжимной втулкой L12 |
Загрузка ...
|
|
| 34.2 | TS09580010005 | Кольцо уплотнительное 13.3X2.2-M16X1.5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
