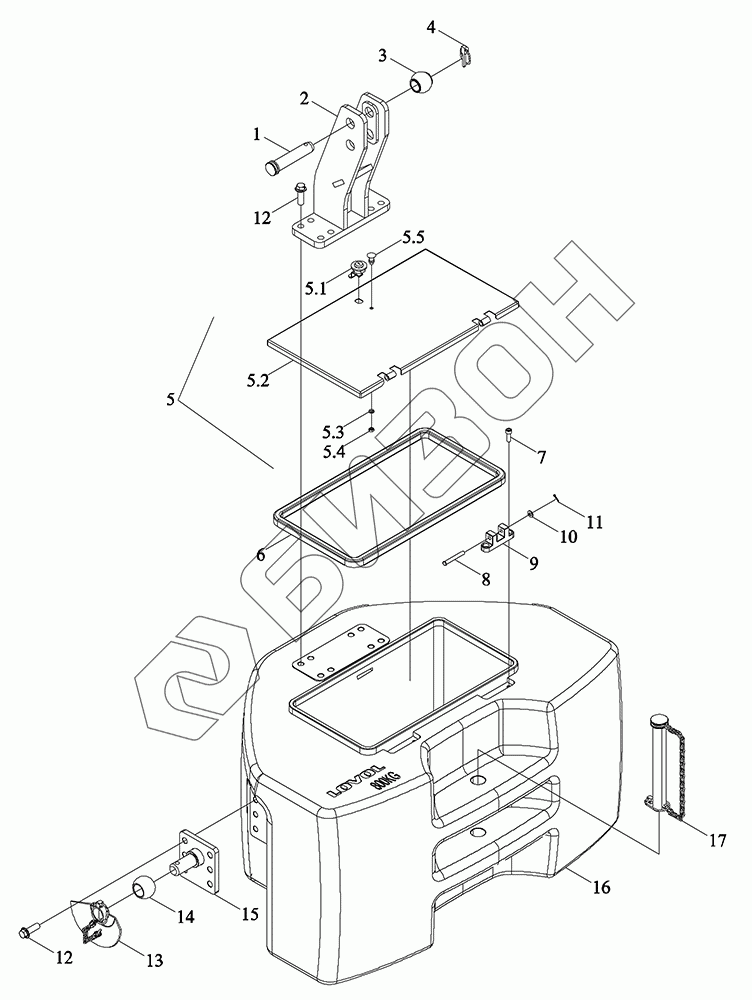

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-009K. Интегральный противовес LOVOL
1
2
3
4
5
5.1
5.2
5.3
5.4
5.5
6
7
8
9
10
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N741040000K | TM7N741040000K | Противовес интегральный Lovol |
Загрузка ...
|
|
| 1 | TG1204.56B.1.2-01 | Штырь |
Загрузка ...
|
|
| 2 | TM7N741040007K | Опора подъемная переднего балласта |
Загрузка ...
|
|
| 3 | TD2S561030013 | Шарнир шаровой 3-го типа для передней подвески |
Загрузка ...
|
|
| 4 | TG1204.56F.1.5 | Чека с кольцом |
Загрузка ...
|
|
| 5 | TM7N741040028K | Поставка крышки инструментального ящика |
Загрузка ...
|
|
| 5.1 | TM7N741040012K | Сборка сердечника замка |
Загрузка ...
|
|
| 5.2 | TM7N741040005K | Крышка инструментального ящика |
Загрузка ...
|
|
| 5.3 | GBT95-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 5.4 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 5.5 | JCT7274.1-CM8X25 | Ручка |
Загрузка ...
|
|
| 6 | TM7N741040013K | Полоса защитная-13 |
Загрузка ...
|
|
| 7 | GBT70.1-M10X30-10.9-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 8 | GBT882-B10X75 | Ось штыря |
Загрузка ...
|
|
| 9 | TM7N741040011K | Шарнир инструментального ящика |
Загрузка ...
|
|
| 10 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 11 | GBT91-3.2X16-A3L | Шплинт |
Загрузка ...
|
|
| 12 | GBT16674.1-M16X50-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TM7N741040002K | Штырь запирающий |
Загрузка ...
|
|
| 14 | TG1204.56B.2.1-01 | Шар нижней тяги |
Загрузка ...
|
|
| 15 | TM7N741040004K | Тяга нижняя - опора штыря |
Загрузка ...
|
|
| 16 | TM7N741040009K | Противовес интегральный |
Загрузка ...
|
|
| 17 | TM7N741040006K | Палец буксировочный и блокировочный палец в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
