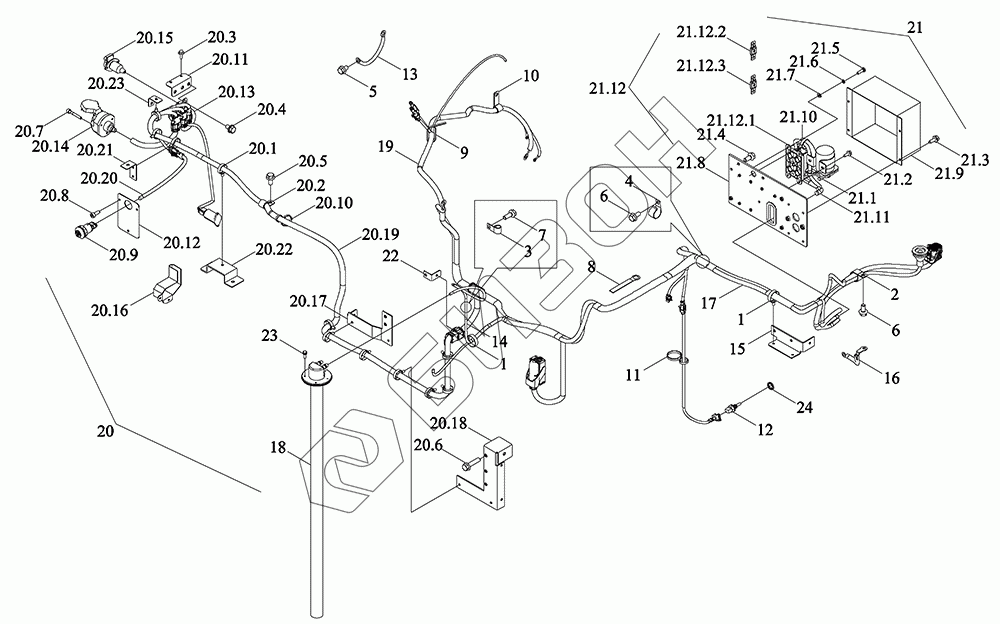

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-009K. Монтажный блок жгута проводов двигателя
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20.1
20.2
20.3
20.4
20.5
20.6
20.7
20.8
20.9
20.10
20.11
20.12
20.13
20.14
20.15
20.16
20.17
20.18
20.19
20.20
20.21
20.22
20.23
21
21.1
21.2
21.3
21.4
21.5
21.6
21.7
21.8
21.9
21.10
21.11
21.12
21.12.1
21.12.2
21.12.3
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N481040000K | TM7N481040000K | Монтажный блок жгута проводов двигателя в сборе |
Загрузка ...
|
|
| 1 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 2 | BZF0032.1-005 | Скоба зажимная |
Загрузка ...
|
|
| 3 | BZF0032.2-002 | Скоба зажимная |
Загрузка ...
|
|
| 4 | BZF0032.2-005 | Скоба зажимная |
Загрузка ...
|
|
| 5 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GK30A2.29.3-01 | Диск ограничительный |
Загрузка ...
|
|
| 9 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 10 | TC03481050005 | Скоба зажимная |
Загрузка ...
|
|
| 11 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 12 | TH04484010002 | Датчик температуры масла |
Загрузка ...
|
|
| 13 | TM7N481010003K | Жгут-перемычка |
Загрузка ...
|
|
| 14 | TM7N481020001K | Жгут датчика температуры жидкости |
Загрузка ...
|
|
| 15 | TM7N481030004K | Кронштейн |
Загрузка ...
|
|
| 16 | TM7N481030009K | Провод-перемычка |
Загрузка ...
|
|
| 17 | TM7N481030010K | Линия питания |
Загрузка ...
|
|
| 18 | TM7N481030011K | Датчик |
Загрузка ...
|
|
| 19 | TM7N481040001K | Жгут проводов двигателя в сборе |
Загрузка ...
|
|
| 20 | TM7N481040002K | Жгут проводов |
Загрузка ...
|
|
| 20.1 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 20.2 | BZF0032.1-003 | Хомут закрытый 11X20X40 |
Загрузка ...
|
|
| 20.3 | GBT5789-M5X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20.4 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20.5 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20.6 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20.7 | GBT70.1-M5X35-8.8 | Винт |
Загрузка ...
|
|
| 20.8 | GBT70.1-M6X16-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 20.9 | P7P48401105 | Кнопка |
Загрузка ...
|
|
| 20.10 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 20.11 | TM6R481050006K | Пластинка крепёжная |
Загрузка ...
|
|
| 20.12 | TM6R481050008K | Плита монтажная |
Загрузка ...
|
|
| 20.13 | TM6R481050009K | Линия переходная PTO клапана |
Загрузка ...
|
|
| 20.14 | TM6R481050015K | Розетка |
Загрузка ...
|
|
| 20.15 | TM6R481050016K | Розетка зарядки |
Загрузка ...
|
|
| 20.16 | TM7N481040004K | Направляющая плита жгута проводов |
Загрузка ...
|
|
| 20.17 | TM7N481040008K | Сварка кронштейна |
Загрузка ...
|
|
| 20.18 | TM7N481040009K | Сварка кронштейна |
Загрузка ...
|
|
| 20.19 | TM7N481040010K | Сборка штепсельного разъема переднего PTO |
Загрузка ...
|
|
| 20.20 | TM7N481040011K | Провод переходный переднего ПТО |
Загрузка ...
|
|
| 20.21 | TM7N481040012K | Кронштейн жгута проводов |
Загрузка ...
|
|
| 20.22 | TM7N481040013K | Кронштейн жгута проводов |
Загрузка ...
|
|
| 20.23 | TP4M485050002 | Кронштейн жгута проводов |
Загрузка ...
|
|
| 21 | TN1S481070016 | Реле |
Загрузка ...
|
|
| 21.1 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 21.2 | GBT5789-M5X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21.3 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21.4 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21.5 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 21.6 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 21.7 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 21.8 | TN1S481070017 | Плита монтажная |
Загрузка ...
|
|
| 21.9 | TN1S481070019 | Кожух - обтекатель |
Загрузка ...
|
|
| 21.10 | TN1S481070020 | Линия питания |
Загрузка ...
|
|
| 21.11 | TN1S481070022 | Линия питания |
Загрузка ...
|
|
| 21.12 | TN2P481020012 | Гнездо монтажное |
Загрузка ...
|
|
| 21.12.1 | TP4M481060011 | Гнездо монтажное |
Загрузка ...
|
|
| 21.12.2 | TS06481160005 | Предохранитель ANM200 |
Загрузка ...
|
|
| 21.12.3 | TC03481140009 | Предохранитель ANM250 |
Загрузка ...
|
|
| 22 | TP4M485050002 | Кронштейн жгута проводов |
Загрузка ...
|
|
| 23 | TS04481050005 | Винт фланцевый-M4X12 |
Загрузка ...
|
|
| 24 | JBT982-12 | Шайба комбинированная уплотнительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
