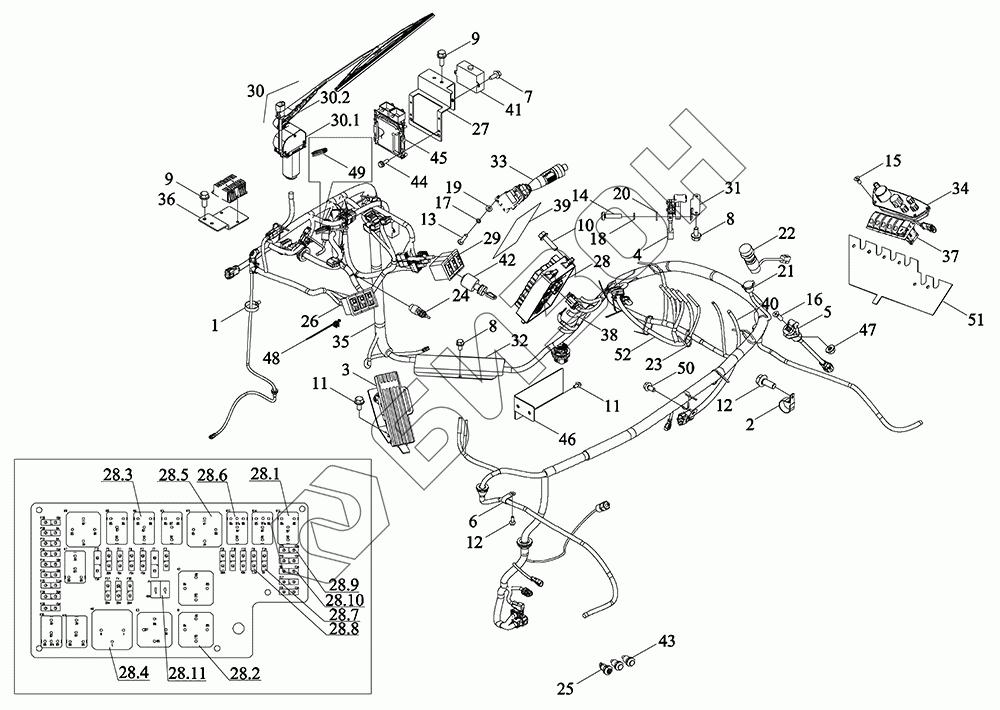

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-009K. Монтажный блок жгута проводов кузова
1
2
3
4
5
5
6
7
8
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
28
28.1
28.2
28.3
28.4
28.5
28.6
28.7
28.8
28.9
28.10
28.11
29
30
30.1
30.2
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N482130000K | TM7N482130000K | Монтажный блок жгута проводов кузова в сборе |
Загрузка ...
|
|
| 1 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 2 | BZF0032.1-007 | Скоба зажимная |
Загрузка ...
|
|
| 3 | BZF0074-006 | Педаль газа(электронная) |
Загрузка ...
|
|
| 4 | BZF0074-009 | Газ ручной |
Загрузка ...
|
|
| 5 | BZF0076-003 | Розетка |
Загрузка ...
|
|
| 5 | TM6R482020004K | Выключатель |
Загрузка ...
|
|
| 6 | FT65.48.095 | Зажим для крепления жгута проводов-1 |
Загрузка ...
|
|
| 7 | GBT5789-M5X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | GBT818-M4X20-4.8-A2L | Винт с поперечной канавкой |
Загрузка ...
|
|
| 14 | GBT818-M6X25-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 15 | GBT819.1-M4X10-4.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
|
| 16 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 17 | GBT93-4-A3L | Гровер |
Загрузка ...
|
|
| 18 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 19 | GBT97.1-4-A3L | Шайба плоская |
Загрузка ...
|
|
| 20 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 21 | GFL1801010009 | Розетка для зарядки мобильного телефона |
Загрузка ...
|
|
| 22 | P5P48101001 | Выключатель |
Загрузка ...
|
|
| 23 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 24 | RV03701000007 | Переключатель нормально закрытый |
Загрузка ...
|
|
| 25 | P7P48401105 | Кнопка |
Загрузка ...
|
|
| 27 | TM6R488010001K | Кронштейн |
Загрузка ...
|
|
| 28 | TM6W482010002 | Коробка электрооборудования |
Загрузка ...
|
|
| 28.1 | RGV4701020008 | Реле Micro 12V ECU |
Загрузка ...
|
|
| 28.2 | FT300.48D.2.2.2 | Реле предварительного нагрева |
Загрузка ...
|
|
| 28.3 | TH04482020006 | Реле малогабаритные общего назначения |
Загрузка ...
|
|
| 28.4 | TL02482060012 | Реле мигающего света |
Загрузка ...
|
|
| 28.5 | TM6W482010019 | Реле 12В/40А - параллельный диод |
Загрузка ...
|
|
| 28.6 | TM6W482010020 | Реле 12В/30А - параллельный резистор двойной контакт |
Загрузка ...
|
|
| 28.7 | TD9600001800 | Предохранитель |
Загрузка ...
|
|
| 28.8 | TD9600001900 | Предохранитель |
Загрузка ...
|
|
| 28.9 | TD9600002100 | Предохранитель |
Загрузка ...
|
|
| 28.10 | TD9600002200 | Предохранитель |
Загрузка ...
|
|
| 28.11 | TD9600002300 | Предохранитель |
Загрузка ...
|
|
| 28.12 | TD9600002700 | Блок предохранителей типа MINI 40A |
Загрузка ...
|
|
| 29 | TM6W482010004 | Выключатель |
Загрузка ...
|
|
| 30 | TM6W482010006 | Стеклоочиститель |
Загрузка ...
|
|
| 30.1 | TM6W482010012 | Стеклоочиститель |
Загрузка ...
|
|
| 30.2 | TM6W482010013 | Стержень |
Загрузка ...
|
|
| 31 | TM6W482010007 | Управление ручного газа |
Загрузка ...
|
|
| 32 | TM6W482010008 | Планка защитная |
Загрузка ...
|
|
| 33 | TM6W482010009 | Выключатель |
Загрузка ...
|
|
| 34 | TM6W488010001 | Панель управления |
Загрузка ...
|
|
| 35 | TM7N482130001K | Жгут проводов |
Загрузка ...
|
|
| 36 | TM7N482040002K | Рама монтажная |
Загрузка ...
|
|
| 37 | TM7N482050003K | Выключатель |
Загрузка ...
|
|
| 38 | TM7N482160004 | Шнур питания центральной электрической коробки |
Загрузка ...
|
|
| 39 | TM7N482040007K | Маркировка |
Загрузка ...
|
|
| 40 | TM7N482080002 | Линия перехода |
Загрузка ...
|
|
| 41 | TM7N482050002K | Коробка управления |
Загрузка ...
|
|
| 42 | TQ1S482030005 | Замок |
Загрузка ...
|
|
| 43 | TG1404.488.5 | Выключатель |
Загрузка ...
|
|
| 44 | TS04481050005 | Винт фланцевый-M4X12 |
Загрузка ...
|
|
| 45 | TS08488020002 | Блок центральный контрольный |
Загрузка ...
|
|
| 46 | TM6W482010023 | Планка защитная |
Загрузка ...
|
|
| 47 | GBT6177.1-M5-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 48 | BZF0059-102 | Хомут гибкий |
Загрузка ...
|
|
| 49 | BZF0062-033 | Планка защитная A460 |
Загрузка ...
|
|
| 50 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 51 | TM6R482260003 | Прокладка для защиты жгута проводов |
Загрузка ...
|
|
| 52 | TM7N482130002K | Линия переходная переключателя рычага |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
