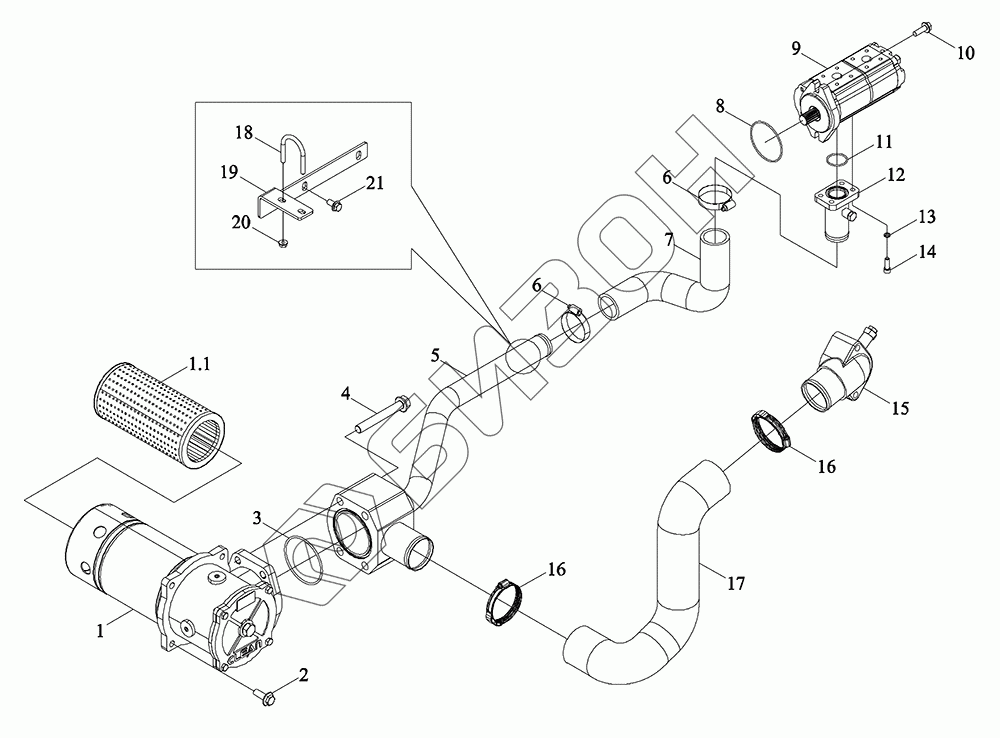

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Масляный фильтр маслопровода масляного насоса
1
1.1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N581070000K | TM7N581070000K | Фильтр масляный маслопровода масляного насоса в сборе |
Загрузка ...
|
|
| 1 | TN2P581010006 | Фильтр |
Загрузка ...
|
|
| 1.1 | TN2P581010007 | Фильтроэлемент |
Загрузка ...
|
|
| 2 | GBT5789-M12X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT3452.1-97.5X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 4 | GBT5789-M16X120-8.8-A3L | Болт |
Загрузка ...
|
|
| 5 | TM7N581070001K | Хлопок звукопоглощающий |
Загрузка ...
|
|
| 6 | Q67664 | Хомут шланга B-типа |
Загрузка ...
|
|
| 7 | TM7N581070003K | Шланг всасывания трансмиссии |
Загрузка ...
|
|
| 8 | GBT3452.1-82.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 9 | TX1S581110001 | Насос дуплексный 25-16 |
Загрузка ...
|
|
| 10 | GBT5789-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT3452.1-36.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 12 | TX1S581110002 | Собрание трубы всасывания масла |
Загрузка ...
|
|
| 13 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 14 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 15 | TM7N581070007K | Маслопровод |
Загрузка ...
|
|
| 16 | TP5P541011020 | Обруч двухслойный усиленный компенсирующего типа |
Загрузка ...
|
|
| 17 | TM7N581070004K | Шланг всасывания масла |
Загрузка ...
|
|
| 18 | TR1S581020003K | Болт в форме U |
Загрузка ...
|
|
| 19 | TM7N581070011K | Кронштейн |
Загрузка ...
|
|
| 20 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 21 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
