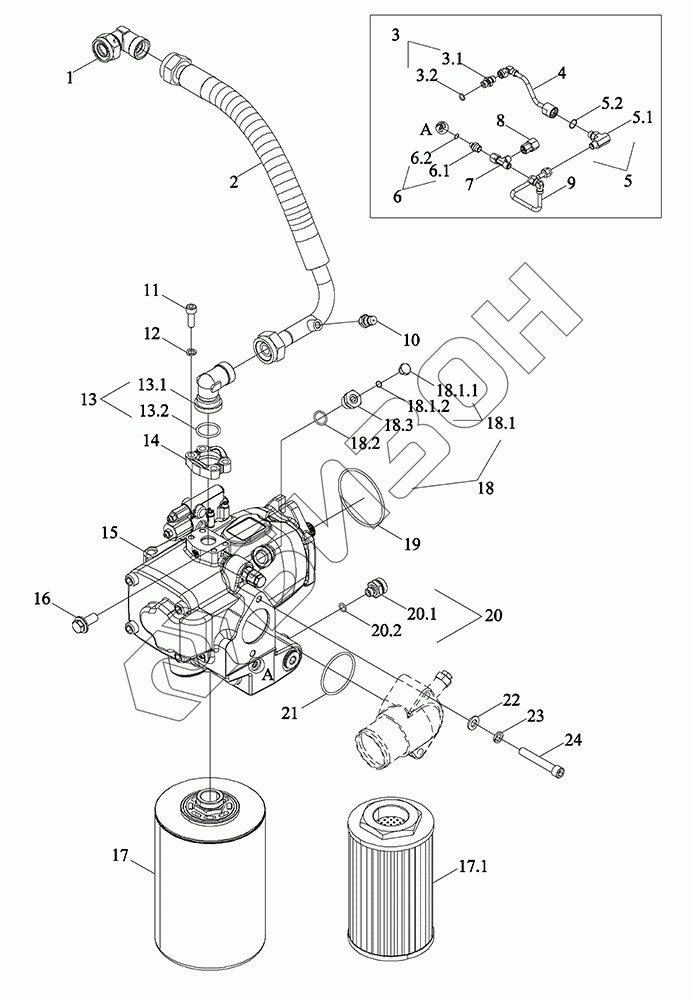

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Масляный фильтр маслопровода масляного насоса 2
1
2
3
3.1
3.2
4
5
5.1
5.2
6
6.1
6.2
7
8
9
10
11
12
13
13.1
13.2
14
15
16
17
17.1
18
18.1
18.1.1
18.1.2
18.2
18.3
19
20
20.1
20.2
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N581070000K | TM7N581070000K | Фильтр масляный маслопровода масляного насоса в сборе |
Загрузка ...
|
|
| 1 | GBT3754-S25 | Штуцер соединительный |
Загрузка ...
|
|
| 2 | TM7N581070002K | Шланг нагнетательный гидравлического насоса в сборе |
Загрузка ...
|
|
| 3 | DV01603050003 | Стык |
Загрузка ...
|
|
| 3.1 | DV01603050004 | Соединение |
Загрузка ...
|
|
| 3.2 | TS09580010004 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | TM7N581070015K | Трубка жесткая переменный насос M3 порт |
Загрузка ...
|
|
| 5 | TP8C601010011 | Фитинг тройниковый реле перепада давления в сборе |
Загрузка ...
|
|
| 5.1 | TP8C601011075 | Разъем тройниковый реле перепада давления |
Загрузка ...
|
|
| 5.2 | TS09580010004 | Кольцо уплотнительное |
Загрузка ...
|
|
| 6 | TP8C601010007 | Фитинг прямой M10x1ISO6149-3-M14x1,5ISO8434-1(L) в сборе |
Загрузка ...
|
|
| 6.1 | TP8C601011072 | Соединение прямое |
Загрузка ...
|
|
| 6.2 | TS09580010002 | Кольцо в форме О |
Загрузка ...
|
|
| 7 | TP8C601011053 | Тройник фитинг один конец ISO8434-1M14x1.5(L) ферула гайка средний и другой конец ISO8434-1M14x1.5(L) |
Загрузка ...
|
|
| 8 | TP8C601011049 | Разъем переходной для датчика M14x1,5 ISO6149-1-M14x1,5 ISO8434-1(L) |
Загрузка ...
|
|
| 9 | TM7N581070017K | Трубка жесткая переменного насоса M2 с портом в сборе |
Загрузка ...
|
|
| 10 | GV02709010091 | Штуцер |
Загрузка ...
|
|
| 11 | GBT70.1-M10X30-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 12 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 13 | TN2P581010014 | Фитинги фланцевые с прямым углом S25 |
Загрузка ...
|
|
| 13.1 | TN2P581010011 | Корпус фланцевого фитинга с прямым углом S25 |
Загрузка ...
|
|
| 13.2 | ISO3601-32.92X3.53 | Кольцо в форме О |
Загрузка ...
|
|
| 14 | TP8C541011003 | Фланец Фолио |
Загрузка ...
|
|
| 15 | TP8C540011100 | Насос комбинированный поршневой с переменным объемом 85/145 куб. см/об. |
Загрузка ...
|
|
| 16 | GBT16674.1-M14X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 17 | TM7N581070005K | Фильтр 400L-10 |
Загрузка ...
|
|
| 17.1 | TM7N581070006K | Картридж 400L-10 |
Загрузка ...
|
|
| 18 | TM7N581070018K | Заглушка 7/8-14 UNF |
Загрузка ...
|
|
| 18.1 | GV04701010035 | Ввёртыш |
Загрузка ...
|
|
| 18.1.1 | GV04701010036 | Ввёртыш |
Загрузка ...
|
|
| 18.1.2 | GV04701010037 | Прокладка герметическая |
Загрузка ...
|
|
| 18.2 | TM7N581070019K | Корпус пробки 7/8-14 UNF |
Загрузка ...
|
|
| 18.3 | ISO11926-19.18X2.46 | Кольцо в форме О |
Загрузка ...
|
|
| 19 | PIS07010110 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 20 | TM7N581070001 | Фитинг концевой прямой в сборе 14-L18 |
Загрузка ...
|
|
| 20.1 | TM7N581070002 | Фитинг концевой прямой 14-L18 |
Загрузка ...
|
|
| 20.2 | TS09580010004 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | GBT3452.1-69.0X3.55G | Кольцо уплотнительное |
Загрузка ...
|
|
| 22 | GBT97.1-12-A3L | Шайба плоская |
Загрузка ...
|
|
| 23 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 24 | GBT70.1-M12X80-8.8-A3L | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
