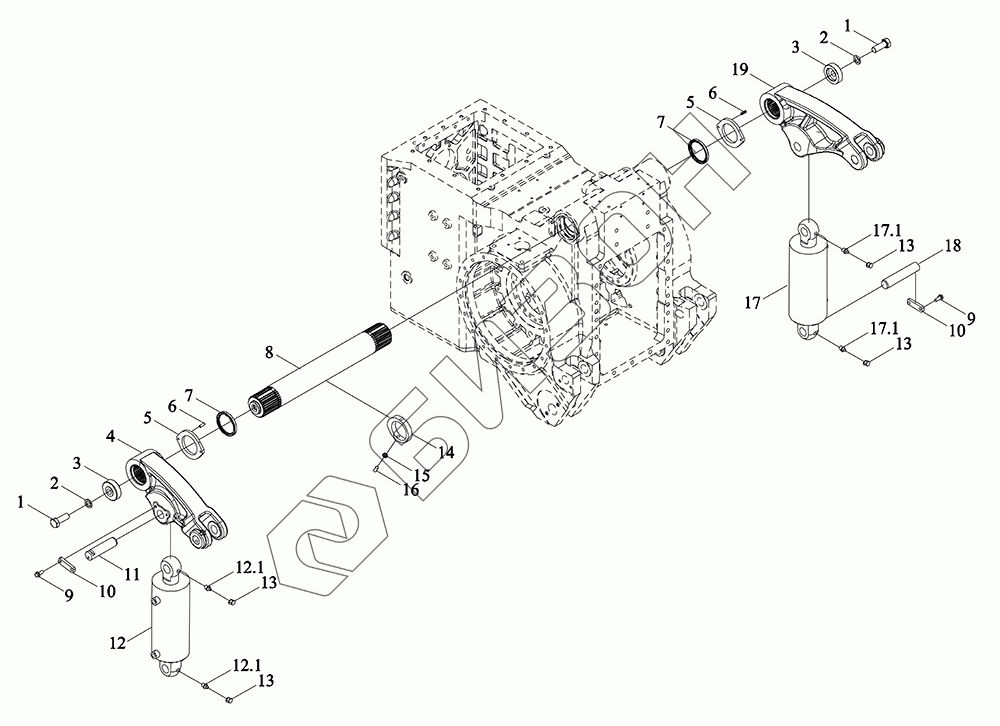

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Монтажный блок подъемника в сборе
1
1
2
2
3
3
4
5
5
6
6
7
7
8
9
9
10
10
11
12
12.1
12.1
13
13
13
13
14
15
16
17
17.1
17.1
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N551030000 | TM7N551030000 | Блок монтажный подъемника в сборе |
Загрузка ...
|
|
| 1 | GBT5786-M22X1.5X60-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-22-A3L | Гровер |
Загрузка ...
|
|
| 3 | TM7N551010009 | Щит подшипниковый |
Загрузка ...
|
|
| 4 | TM7N551010002a | Плечо подъемное |
Загрузка ...
|
|
| 5 | TM7N551010008 | Пластина антифрикционная |
Загрузка ...
|
|
| 6 | GBT879.1-8X24 | Штифт |
Загрузка ...
|
|
| 7 | GBT9877.1-FB90X115X12D | Сальник |
Загрузка ...
|
|
| 8 | TM7N551010001a | Вал |
Загрузка ...
|
|
| 9 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TX2S551010004 | Пластина замочная |
Загрузка ...
|
|
| 11 | TM7N551010005 | Ось штыря |
Загрузка ...
|
|
| 12 | BZF0093-115 | Цилиндр подъемника 125-200 л |
Загрузка ...
|
|
| 12.1 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 13 | TD800.311C.1-01 | Колпачок пылезащитный |
Загрузка ...
|
|
| 14 | TK5510000100a | Кулачок |
Загрузка ...
|
|
| 15 | GBT6172.1-M12-04-A3L | Болт |
Загрузка ...
|
|
| 16 | GBT78-M12X25-45H-A3L | Болт |
Загрузка ...
|
|
| 17 | BZF0093-116 | Цилиндр подъемника 125-200R |
Загрузка ...
|
|
| 17.1 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 18 | TM7N551010004 | Ось штыря |
Загрузка ...
|
|
| 19 | TM7N551010003a | Плечо подъемное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
