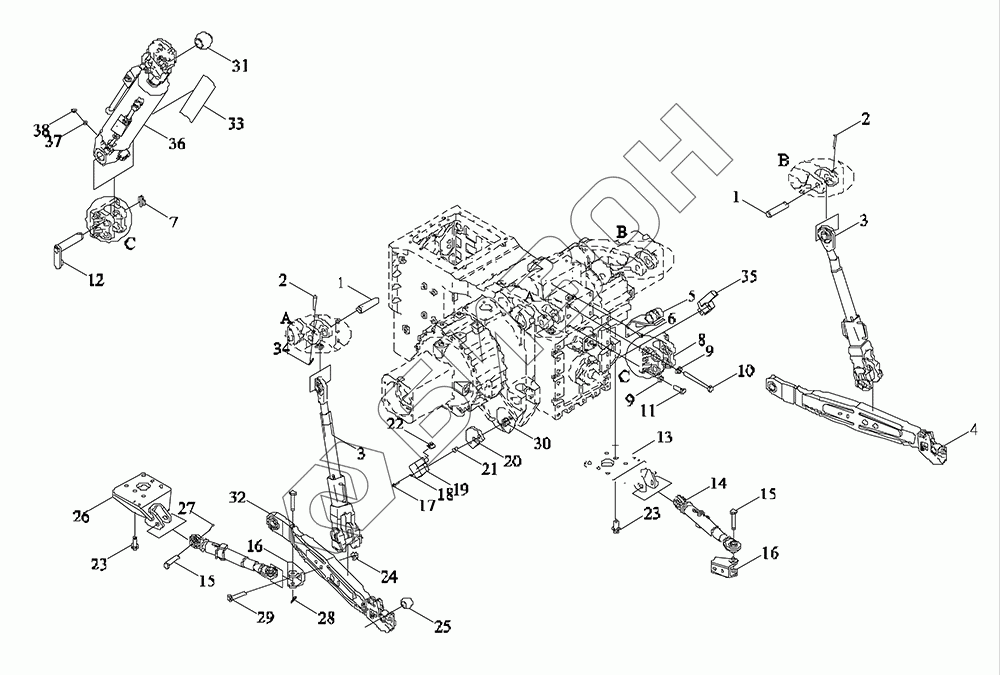

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Подвеска
1
1
2
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN2P561010000 | TN2P561010000 | Подвеска в сборе |
Загрузка ...
|
|
| 1 | TN2P561010041 | Штифт соединительный |
Загрузка ...
|
|
| 2 | GBT882-B10X85-A3L | Ось штыря |
Загрузка ...
|
|
| 3 | TN2P561010044 | Рычаг подъемный |
Загрузка ...
|
|
| 4 | TM7N561030015 | Тяга нижняя |
Загрузка ...
|
|
| 5 | TN2P561010030 | Основание опорное |
Загрузка ...
|
|
| 6 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TG1204.56F.1.5 | Чека с кольцом |
Загрузка ...
|
|
| 8 | TN2P561010027 | Основание опорное |
Загрузка ...
|
|
| 9 | GBT93-20-A3L | Гровер |
Загрузка ...
|
|
| 10 | TN2P561010056 | Болты с шестигранной головкой M20X195 |
Загрузка ...
|
|
| 11 | GBT5783-M20X60-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | TN2P561010028a | Вал соединтельного штифта |
Загрузка ...
|
|
| 13 | TN2P561010022 | Кронштейн |
Загрузка ...
|
|
| 14 | TN2P561010011 | Рычаг ограничительный |
Загрузка ...
|
|
| 15 | TN2P561010017 | Штифт фиксирующий |
Загрузка ...
|
|
| 16 | TM7N561010014 | Основание опорное |
Загрузка ...
|
|
| 17 | GBT70.1-M10X40-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 18 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 19 | TK5610009000 | Кожух защитный |
Загрузка ...
|
|
| 20 | TN2P561010068 | Плита ограничительная |
Загрузка ...
|
|
| 21 | TN2P561010067 | Втулка отсечная |
Загрузка ...
|
|
| 22 | TG1204.56E-06 | Заглушка |
Загрузка ...
|
|
| 23 | GBT5789-M20X50-10.9-A9L | Болт с фланцем |
Загрузка ...
|
|
| 24 | GBT6177.1-M20-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 25 | TG1204.56B.2.1-01 | Шар нижней тяги |
Загрузка ...
|
|
| 26 | TN2P561010019 | Кронштейн |
Загрузка ...
|
|
| 27 | GBT91-5X63-A3L | Шплинт |
Загрузка ...
|
|
| 28 | GBT91-5X50-A3L | Шплинт |
Загрузка ...
|
|
| 29 | GBT5782-M20X90-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 30 | P7P55101117 | Датчик |
Загрузка ...
|
|
| 31 | P5S56102216 | Головка шаровая |
Загрузка ...
|
|
| 32 | TM7N561030014 | Тяга нижняя |
Загрузка ...
|
|
| 33 | TP7C561011019 | Маркировка |
Загрузка ...
|
|
| 34 | GBT91-3.2X25-A3L | Шплинт |
Загрузка ...
|
|
| 35 | TK5610008000 | Кожух защитный |
Загрузка ...
|
|
| 36 | TM7N561020008 | Тяга |
Загрузка ...
|
|
| 37 | JBT7940.1-M8X1 | Пресс-масленка |
Загрузка ...
|
|
| 38 | TD800.311C.1-01 | Колпачок пылезащитный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
