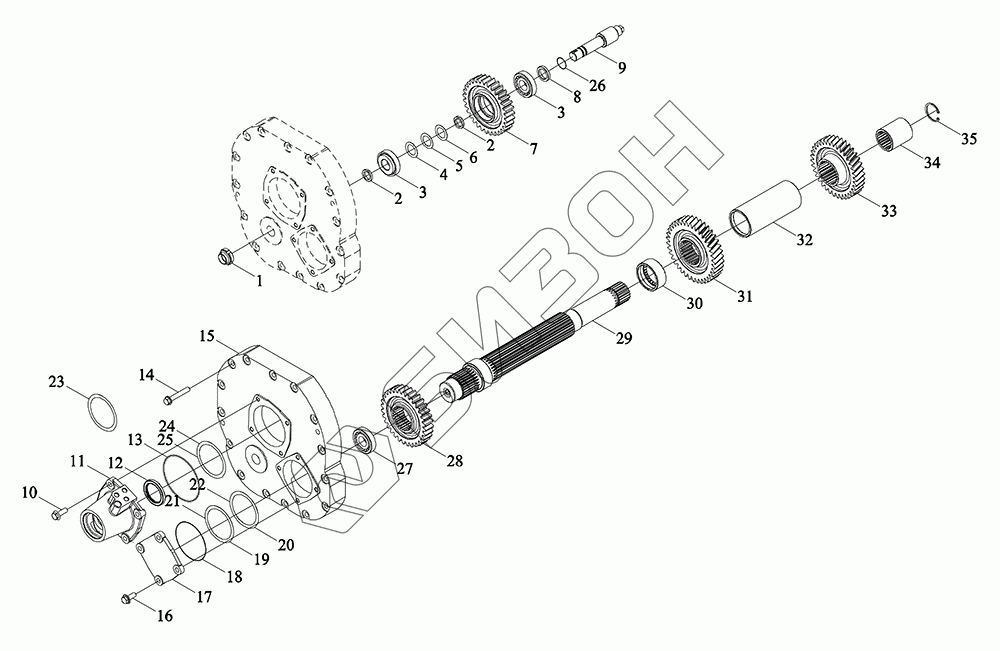

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Сборка переключения мощностей
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N372070000 | TM7N372070000 | Сборка переключения мощностей |
Загрузка ...
|
|
| 1 | TB550.411L-11 | Болт |
Загрузка ...
|
|
| 2 | BZF0016-340 | Проставка 30X43X6 |
Загрузка ...
|
|
| 3 | PIS01030064 | Подшипники конические роликовые |
Загрузка ...
|
|
| 4 | BZF0002.1-139 | Прокладка регулировочная без отверстия A30-45-0.10 |
Загрузка ...
|
|
| 5 | BZF0002.1-138 | Прокладка регулировочная без отверстия A30-45-0.15 |
Загрузка ...
|
|
| 6 | BZF0002.1-010 | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | TN2P372010025 | Шестерня паразитная |
Загрузка ...
|
|
| 8 | TM7N372020027 | Проставка 30X49X9 |
Загрузка ...
|
|
| 9 | TM7N372060013 | Вал |
Загрузка ...
|
|
| 10 | GBT5789-M12X35-10.9-A3L | Болт |
Загрузка ...
|
|
| 11 | TM7N372040015 | Крышка торцевая для смазки входного вала |
Загрузка ...
|
|
| 12 | GBT9877.1-FB55X75X8F | Сальник |
Загрузка ...
|
|
| 13 | GBT3452.1-132X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 14 | GBT5789-M12X75-10.9-A3L | Болт |
Загрузка ...
|
|
| 15 | TM7N372060015 | Крышка торцевая коробки передач |
Загрузка ...
|
|
| 16 | GBT5789-M12X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 17 | TN2P372010031 | Крышка подшипника для активных и пассивных валов |
Загрузка ...
|
|
| 18 | TR2P376010016 | Кольцо круглого сечения 117x1.80G |
Загрузка ...
|
|
| 19 | BZF0002.1-047 | Прокладки регулировочные без отверстий A85-109-1.2 |
Загрузка ...
|
|
| 20 | BZF0002.1-058 | Прокладки регулировочные без отверстий A90-109-0.5 |
Загрузка ...
|
|
| 21 | BZF0002.1-136 | Прокладки регулировочные без отверстий A90-109-0.15 |
Загрузка ...
|
|
| 22 | BZF0002.1-137 | Прокладки регулировочные без отверстий A90-109-0.1 |
Загрузка ...
|
|
| 23 | BZF0002.1-133 | Прокладки регулировочные без отверстий A101-120-0.10 |
Загрузка ...
|
|
| 24 | BZF0002.1-134 | Прокладки регулировочные без отверстий A101-120-0.15 |
Загрузка ...
|
|
| 25 | BZF0002.1-135 | Прокладки регулировочные без отверстий A101-120-0.50 |
Загрузка ...
|
|
| 26 | GBT3452.1-23.6X3.55G | Кольцо уплотнительное |
Загрузка ...
|
|
| 27 | TM7N372020041 | Подшипники конические роликовые 32212 |
Загрузка ...
|
|
| 28 | TM7N372020021 | Колесо зубчатое |
Загрузка ...
|
|
| 29 | TM7N372060011 | Вал выходной |
Загрузка ...
|
|
| 30 | TM7N372020024 | Проставка 70X84X32 |
Загрузка ...
|
|
| 31 | TN2P372010021 | Шестерня |
Загрузка ...
|
|
| 32 | TM7N372060012 | Перегородка 70X84X192.5 |
Загрузка ...
|
|
| 33 | TN2P372010023 | Шестерня ведомая |
Загрузка ...
|
|
| 34 | TN2P372010029 | Втулка соединительная 21-2.5-75-L76 |
Загрузка ...
|
|
| 35 | GBT893.1-50 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
