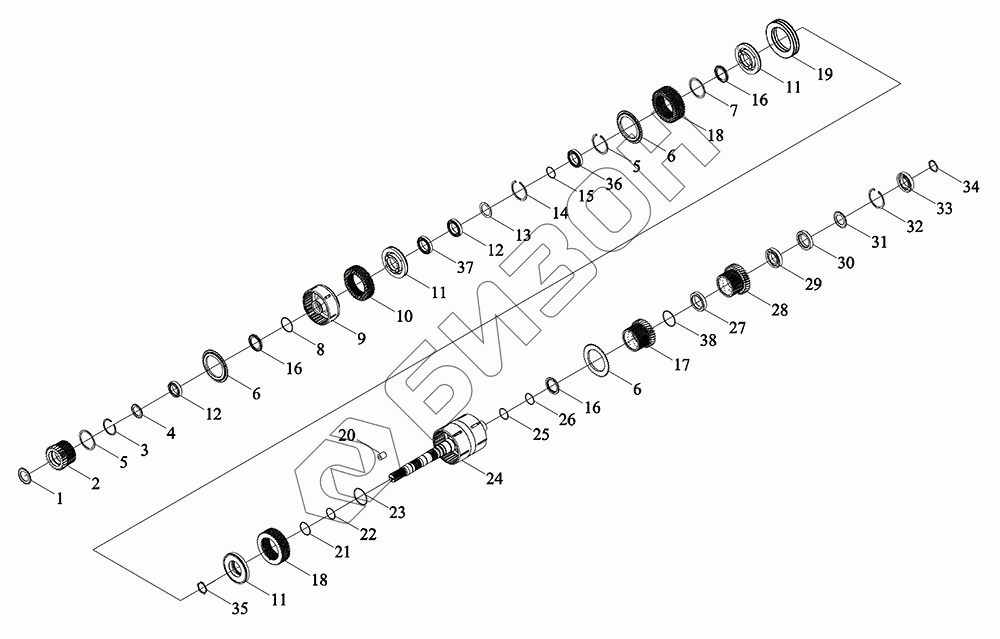

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Сборка переключения мощностей 2
1
2
3
4
5
5
6
6
6
7
8
9
10
11
11
11
12
12
13
14
15
16
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N372070001 | TM7N372070001 | Вал |
Загрузка ...
|
|
| TM7N372070000 | TM7N372070000 | Сборка переключения мощностей |
Загрузка ...
|
|
| 1 | TM7N372020031 | Кольцо стопорное B60X97X3 |
Загрузка ...
|
|
| 2 | TM7N372050006 | Колесо зубчатое |
Загрузка ...
|
|
| 3 | TM7N372020034 | Кольцо стопорное для отверстия 100X3 |
Загрузка ...
|
|
| 4 | DIN471-65X2.5 | Кольца стопорные - CIRCLIPS |
Загрузка ...
|
|
| 5 | TN2P372010036 | Кольцо эластичное стопорное для отверстия 185X3 |
Загрузка ...
|
|
| 6 | TM7N372060017 | Щиток |
Загрузка ...
|
|
| 7 | TM7N372060007 | Кольцо уплотнительное 55X2.25 |
Загрузка ...
|
|
| 8 | GBT3452.1-63.0X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | TM7N372050004 | Цилиндр сцепления в сборе с задней передачей |
Загрузка ...
|
|
| 10 | TM7N372020002 | Пластина фрикционная |
Загрузка ...
|
|
| 11 | TM7N372050008 | Поршень |
Загрузка ...
|
|
| 12 | PIS01060035 | Подшипник |
Загрузка ...
|
|
| 13 | TM7N372020037 | Кольцо стопорное B65X90X3 |
Загрузка ...
|
|
| 14 | TM7R376030020 | Кольцо стопорное для отверстия 90X3 |
Загрузка ...
|
|
| 15 | GBT3452.1-61.5X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | BZF0013-019 | Кольцо упорное в сборе 76 |
Загрузка ...
|
|
| 17 | TM7N372060010 | Колесо зубчатое |
Загрузка ...
|
|
| 18 | TM7N372060005 | Диски фрикционные и стальные пластины в сборе |
Загрузка ...
|
|
| 19 | TM7N372020019 | Узел тарельчатой пружины |
Загрузка ...
|
|
| 20 | PIS04010003 | Блокировка |
Загрузка ...
|
|
| 21 | GBT895.2-75 | Кольцо ограничительное |
Загрузка ...
|
|
| 22 | TN2P372010034 | Кольцо круглого сечения-65X2.65G-FKM |
Загрузка ...
|
|
| 23 | TM7N372020003 | Кольцо -171.12X2.65G-FKM |
Загрузка ...
|
|
| 24 | TM7N372060002 | Сварка цилиндра сцепления в сборе |
Загрузка ...
|
|
| 25 | TN2P421010010 | Кольцо в форме О |
Загрузка ...
|
|
| 26 | TM7N372050015 | Кольцо круглого сечения-115X4.0-FKM |
Загрузка ...
|
|
| 27 | TM7N372060008 | Проставка из низкосортного нейлона |
Загрузка ...
|
|
| 28 | TM7N372060009 | Шестерня |
Загрузка ...
|
|
| 29 | PIS01060034 | Подшипник |
Загрузка ...
|
|
| 30 | TM7N372060016 | Проставка из высококачественного нейлона |
Загрузка ...
|
|
| 31 | TM7N372050012 | Проставка 55X80X3 |
Загрузка ...
|
|
| 32 | TM7N372020030 | Кольцо стопорное 110X3 |
Загрузка ...
|
|
| 33 | PIS01060029 | Подшипник |
Загрузка ...
|
|
| 34 | TM7N372050010 | Пружина зажимная для вала 60X3 |
Загрузка ...
|
|
| 35 | TM7N372050011 | Кольца для валов 55X3 |
Загрузка ...
|
|
| 36 | TM7N372020039 | Подшипник |
Загрузка ...
|
|
| 37 | TM7N372020038 | Подшипник |
Загрузка ...
|
|
| 38 | TN2P372010013 | Кольцо-87.5X3.55G-FKM |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
