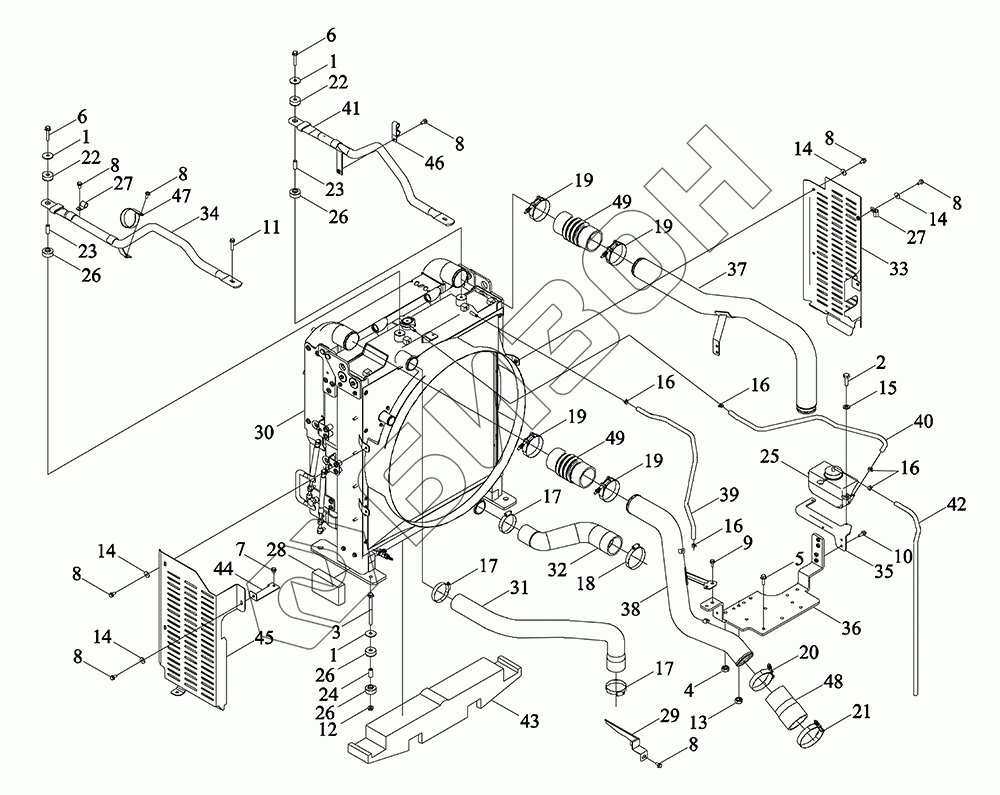

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Система охлаждения
1
1
1
2
3
4
5
6
6
7
8
8
8
8
8
8
8
8
9
10
11
12
13
14
14
14
14
15
16
16
16
16
17
17
17
18
19
19
19
19
20
21
22
22
23
23
24
25
26
26
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N131110000K | TM7N131110000K | Клапан тормозной |
Загрузка ...
|
|
| 1 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 2 | GBT5783-M6X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | GBT5789-M10X130-8.8-A3L | Болт |
Загрузка ...
|
|
| 4 | GBT13681-M10 | Гайка |
Загрузка ...
|
|
| 5 | GBT5789-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT5789-M10X50-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | GBT6177.1-M10-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 13 | GBT13681-M8 | Гайка |
Загрузка ...
|
|
| 14 | GBT96.1-8-A2 | Шайба большая |
Загрузка ...
|
|
| 15 | GBT97.1-6-A2 | Шайба плоская |
Загрузка ...
|
|
| 16 | Q673B11 | Хомут |
Загрузка ...
|
|
| 17 | Q67676 | Хомут шланга B-типа |
Загрузка ...
|
|
| 18 | Q67689 | Хомут шланга B-типа |
Загрузка ...
|
|
| 19 | SAEJ1508-SLTB74 | Хомут винтовой |
Загрузка ...
|
|
| 20 | SAEJ1508-SLTB76 | Хомут болтовой |
Загрузка ...
|
|
| 21 | SAEJ1508-SLTB78 | Хомут |
Загрузка ...
|
|
| 22 | TA700.131-01 | Прокладки резиновые |
Загрузка ...
|
|
| 23 | TA700.131-02 | Патрубок |
Загрузка ...
|
|
| 24 | TA700.131-02a | Патрубок |
Загрузка ...
|
|
| 25 | TB400.13C.4 | Бак водяной |
Загрузка ...
|
|
| 26 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
|
| 27 | TS04481010006 | Скоба зажимная |
Загрузка ...
|
|
| 28 | TM7N131050059 | Губка запечатывания |
Загрузка ...
|
|
| 29 | TM7N131050062 | Стент |
Загрузка ...
|
|
| 30 | TM7N131110001 | Радиатор |
Загрузка ...
|
|
| 31 | TM7N131110003 | Труба водовыпускная |
Загрузка ...
|
|
| 32 | TM7N131110007 | Труба приемная |
Загрузка ...
|
|
| 33 | TM7N131110014 | Решётка защитная |
Загрузка ...
|
|
| 34 | TM7N131110017 | Кронштейн |
Загрузка ...
|
|
| 35 | TM7N131110019 | Кронштейн сварной |
Загрузка ...
|
|
| 36 | TM7N131110022 | Кронштейн сварной |
Загрузка ...
|
|
| 37 | TM7N131110014K | Труба стальная |
Загрузка ...
|
|
| 38 | TM7N131110010K | Труба стальная |
Загрузка ...
|
|
| 39 | TM7N131110033 | Шланг резиновый |
Загрузка ...
|
|
| 40 | TM7N131110013K | Шланг резиновый |
Загрузка ...
|
|
| 41 | TM7N131110036 | Кронштейн |
Загрузка ...
|
|
| 42 | TM7N131110012K | Шланг резиновый |
Загрузка ...
|
|
| 43 | TM7N131110039 | Губка запечатывания |
Загрузка ...
|
|
| 44 | TM7N131110041 | Кронштейн сварной |
Загрузка ...
|
|
| 45 | TM7N131110007K | Решётка защитная |
Загрузка ...
|
|
| 46 | TM7N220020028 | Зажим трубный |
Загрузка ...
|
|
| 47 | TM7R131010011 | Зажимы для труб |
Загрузка ...
|
|
| 48 | TR2P131010008 | Шланг резиновый |
Загрузка ...
|
|
| 49 | TR3S131010059 | Труба впускная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
