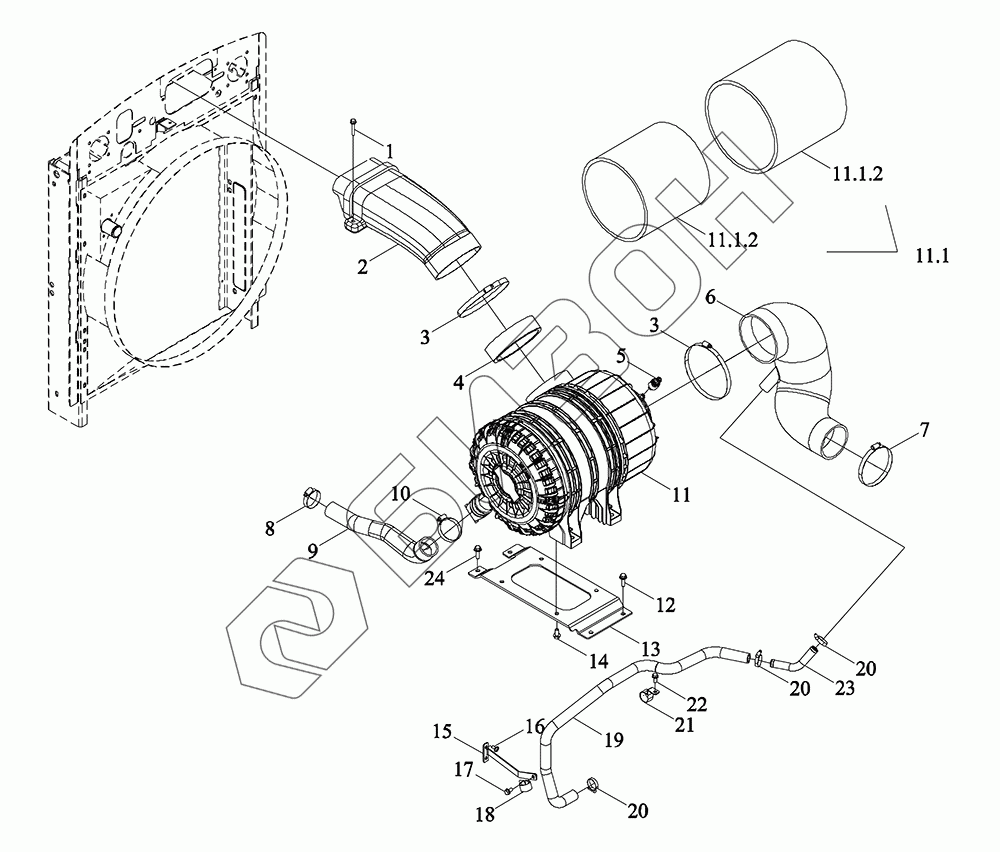

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Система приточная
1
2
3
3
4
5
6
7
8
9
10
11
11.1
11.1.1
11.1.2
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N110040000K | TM7N110040000K | Система приточная |
Загрузка ...
|
|
| 1 | GBT5789-M8X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TM7N110040008 | Трубка |
Загрузка ...
|
|
| 3 | Q676178 | Хомут |
Загрузка ...
|
|
| 4 | TM7N110040009 | Кольцо уплотнительное |
Загрузка ...
|
|
| 5 | TR3S110030018 | Указатель |
Загрузка ...
|
|
| 6 | TM7N110040007K | Шланг резиновый |
Загрузка ...
|
|
| 7 | Q676127 | Хомут |
Загрузка ...
|
|
| 8 | Q67657 | Хомут шланга B-типа |
Загрузка ...
|
|
| 9 | TM7N110040006 | Шланг резиновый |
Загрузка ...
|
|
| 10 | Q67670 | Хомут |
Загрузка ...
|
|
| 11 | TM7N110040004 | Фильтр воздушный |
Загрузка ...
|
|
| 11.1 | TM7N110040003 | Фильтроэлемент |
Загрузка ...
|
|
| 11.1.1 | TM7N110040001 | Фильтроэлемент |
Загрузка ...
|
|
| 11.1.2 | TM7N110040002 | Фильтроэлемент |
Загрузка ...
|
|
| 12 | GBT5789-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TM7N110040005 | Кронштейн для крепления |
Загрузка ...
|
|
| 14 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TM7N110040006K | Кронштейн |
Загрузка ...
|
|
| 16 | GBT70.4-M8X16-10.9-A2T | Винт |
Загрузка ...
|
|
| 17 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | BZF0032.1-005 | Скоба зажимная |
Загрузка ...
|
|
| 19 | TM7N110040004K | Шланг резиновый |
Загрузка ...
|
|
| 20 | Q67535 | Хомут |
Загрузка ...
|
|
| 21 | TM7N110040003K | Зажимы для труб |
Загрузка ...
|
|
| 22 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TM7N110040001K | Разъем для подсоединения воздушного насоса |
Загрузка ...
|
|
| 24 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
