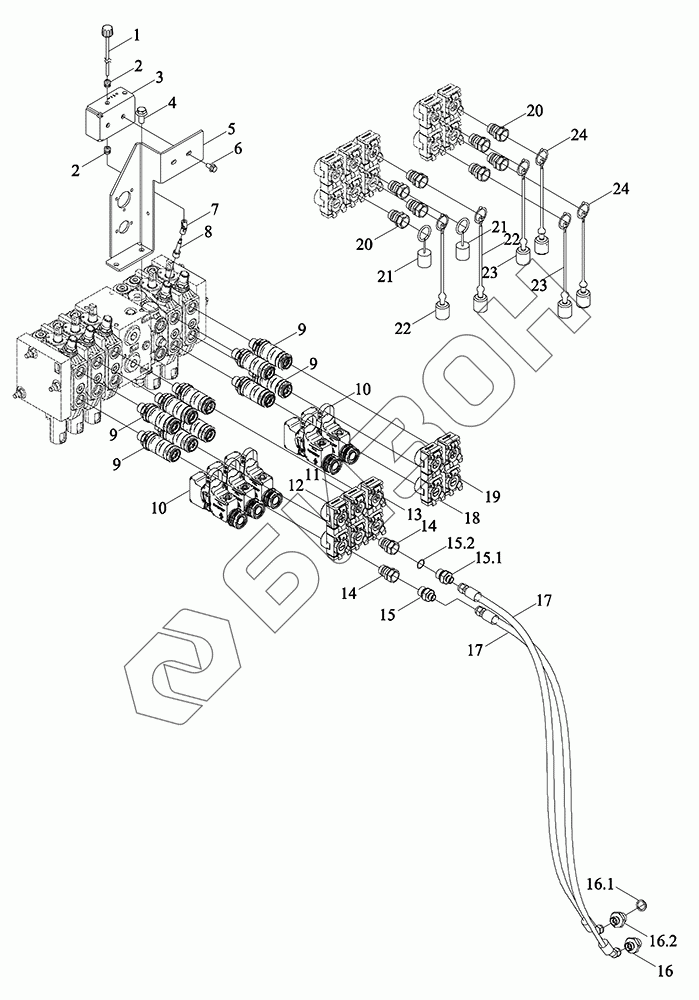

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Многоходовые клапаны и линейные узлы 2
1
2
2
3
4
5
6
7
8
9
9
9
9
10
10
11
12
13
14
14
15
15.1
15.2
16
16.1
16.2
17
17
18
19
20
20
21
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N582070000K | TM7N582070000K | Клапаны многоходовые и линейные узлы |
Загрузка ...
|
|
| 1 | TM7N582070020K | Сварка и сборка вращающегося стержня |
Загрузка ...
|
|
| 2 | TM6R584010008K | Диафрагма разиновая |
Загрузка ...
|
|
| 3 | TM7N582070023K | Кронштейн |
Загрузка ...
|
|
| 4 | GBT16674.1-M10X20-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 5 | TM7N582070024K | Кронштейн |
Загрузка ...
|
|
| 6 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TM7N582070025K | Муфта универсальная соединительная 01G |
Загрузка ...
|
|
| 8 | TM7N582070039K | Рычаг регулятора потока клапанов |
Загрузка ...
|
|
| 9 | TP9C582020030 | Штуцер M22X1.5 - с быстросменным соединением для сброса давления |
Загрузка ...
|
|
| 10 | P7P58301102 | Масленка |
Загрузка ...
|
|
| 11 | TP7C582020011 | Вилка нажимная (зеленая) |
Загрузка ...
|
|
| 12 | TP7C582020012 | Вилка нажимная (синяя) |
Загрузка ...
|
|
| 13 | TP7C582020013 | Вилка нажимная (черная) |
Загрузка ...
|
|
| 14 | TS08582030026 | Стык |
Загрузка ...
|
|
| 15 | TC04582010024 | Стык |
Загрузка ...
|
|
| 15.1 | TC04582010017 | Тело соединения |
Загрузка ...
|
|
| 15.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | BZF0050.2-011 | Соединение |
Загрузка ...
|
|
| 16.1 | TC02582030048 | Прокладка герметическая |
Загрузка ...
|
|
| 16.2 | BZF0050.2-0110001 | Тело соединения |
Загрузка ...
|
|
| 17 | TP8C591010312 | Шланги впускные и выпускные гидравлического цилиндра верхней тяги |
Загрузка ...
|
|
| 18 | TP7C582020014 | Вилка нажимная (коричневая) |
Загрузка ...
|
|
| 19 | TM7N582090013 | Штекер двухтактный + цветовая палитра-фиолетовый |
Загрузка ...
|
|
| 20 | FT354.58A.032 | Штуцер соединительный |
Загрузка ...
|
|
| 21 | TG1454.582H-51 | Громкоговоритель |
Загрузка ...
|
|
| 22 | TM7R582220006 | Пылезащитная крышка внешнего соединения - мягкий ПВХ - черный |
Загрузка ...
|
|
| 23 | TM7R582220008 | Чехол пылезащитный для наружного соединения-мягкий ПВХ-коричневый |
Загрузка ...
|
|
| 24 | TM7R582220010 | Чехол пылезащитный для наружного соединения-мягкий ПВХ-фиолетовый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
