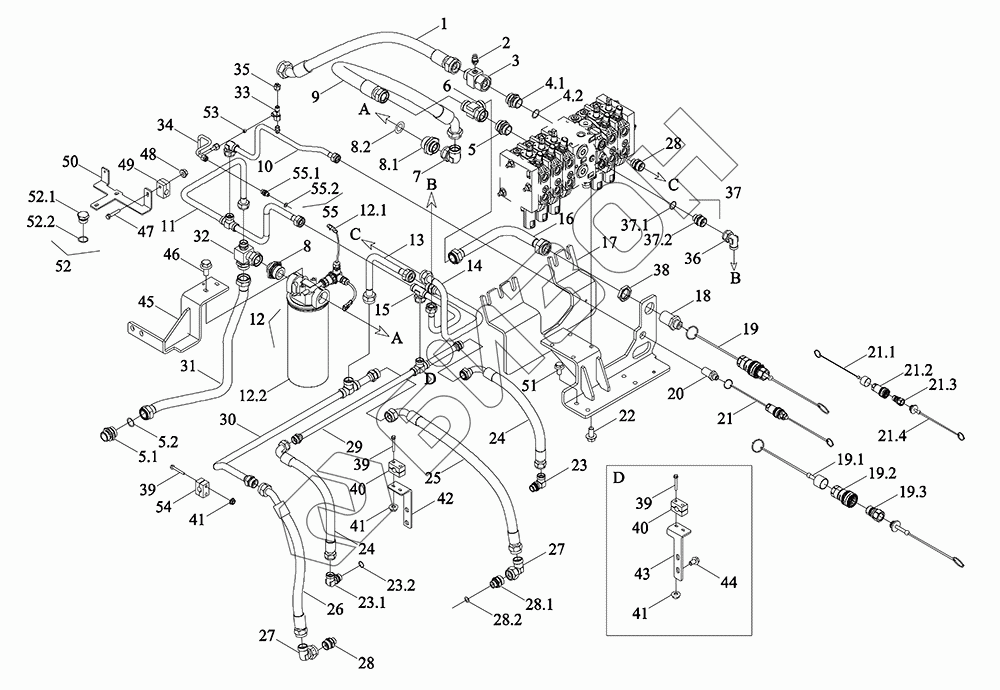

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Многоходовые клапаны и линейные узлы 3
1
2
3
4.1
4.2
5
5.1
5.2
6
7
8
8.1
8.2
9
10
11
12
12.1
12.2
13
14
15
16
17
18
19
19.1
19.2
19.3
20
21
21.1
21.2
21.3
21.4
22
23
23.1
23.2
24
24
25
26
27
27
28
28
28.1
28.2
29
30
31
32
33
34
35
36
37
37.1
37.2
38
39
39
39
40
40
41
41
41
42
43
44
45
46
47
48
49
50
51
52
52.1
52.2
53
54
55
55.1
55.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N582070000K | TM7N582070000K | Клапаны многоходовые и линейные узлы |
Загрузка ...
|
|
| 1 | TM7N582070003K | Сборка напорного шланга |
Загрузка ...
|
|
| 2 | GV02709010091 | Штуцер для измерения давления M10X1 |
Загрузка ...
|
|
| 3 | TP9H136010006 | Тройник для измерения давления S25 |
Загрузка ...
|
|
| 4 | TK5820891000 | Штуцер прямой с обжимным кольцом s25 |
Загрузка ...
|
|
| 4.1 | GBT3733-S25 | Штуцер прямого соединения с обжимным кольцом S25 |
Загрузка ...
|
|
| 4.2 | TS09580010011 | Кольцо уплотнительное 29.6X2.9-M33X2 |
Загрузка ...
|
|
| 5 | TC03581030007 | Сборка прямого проходного соединителя M33-28 |
Загрузка ...
|
|
| 5.1 | GBT3733-L28 | Штуцер прямого соединения с обжимным кольцом L28 |
Загрузка ...
|
|
| 5.2 | TS09580010011 | Кольцо уплотнительное 29.6X2.9-M33X2 |
Загрузка ...
|
|
| 6 | TM7R582030030 | Фитинг тройниковый комбинированный с конусным уплотнением l28 |
Загрузка ...
|
|
| 7 | GBT3754-L28 | Фитинг комбинированный угловой с коническим уплотнением L28 |
Загрузка ...
|
|
| 8 | GKV2709210004 | Соединитель прямой проходной M42ED-M36 |
Загрузка ...
|
|
| 8.1 | GKV2709210005 | Корпус прямого проходного соединителя M42ED-M36 |
Загрузка ...
|
|
| 8.2 | TE2S581010018K | Прокладка резиновая уплотнительного соединения ed M42x2 |
Загрузка ...
|
|
| 9 | TM7N582070006K | Узел шланга возврата масла |
Загрузка ...
|
|
| 10 | TM7N582070015K | Сборка стальной трубы возврата масла с нулевым давлением |
Загрузка ...
|
|
| 11 | TM7N582070014K | Узел обратной масляной трубы соединения |
Загрузка ...
|
|
| 12 | TP7P591020048 | Узел фильтра возврата масла |
Загрузка ...
|
|
| 12.1 | TP7P591020050 | Датчик фильтра возврата масла |
Загрузка ...
|
|
| 12.2 | TP7P591020049 | Элемент фильтрующий обратного масла (330l) |
Загрузка ...
|
|
| 13 | TM7N582070009aK | Узел стальной трубы подачи масла в цилиндр 1 |
Загрузка ...
|
|
| 14 | TM7N582070008aK | Узел стальной трубы порта a подъемного клапана |
Загрузка ...
|
|
| 15 | TM7N582070007K | Узел стальной трубы порта r клапана-золотника |
Загрузка ...
|
|
| 16 | TM7N582070026aK | Узел масляной возвратной трубы (r) |
Загрузка ...
|
|
| 17 | TM7N582070010K | Рама сварная многоходового клапана |
Загрузка ...
|
|
| 18 | TM7N582020023K | Штуцер 3/4-M36 |
Загрузка ...
|
|
| 19 | TM7N582020005K | Муфты быстросъемные 3/4 |
Загрузка ...
|
|
| 19.1 | TM7N582020009K | Колпачок пылезащитный для разъема 3/4 из мягкого ПВХ желтого цвета |
Загрузка ...
|
|
| 19.2 | TM7N582020006K | Штуцер с внутренней резьбой 3/4 |
Загрузка ...
|
|
| 19.3 | TM7N582020007K | Штуцер с наружной резьбой 3/4 |
Загрузка ...
|
|
| 19.4 | TM7N582020008K | Колпачок пылезащитный для разъема 3/4 из мягкого ПВХ желтого цвета |
Загрузка ...
|
|
| 20 | TM7N582020022K | Штуцер 3/8-L15 |
Загрузка ...
|
|
| 21 | TM7N582020010K | Муфты быстросъемные 3/8 |
Загрузка ...
|
|
| 21.1 | TM7N582020014K | Колпачок пылезащитный для разъема 3/4 из мягкого ПВХ желтого цвета |
Загрузка ...
|
|
| 21.2 | TM7N582020011K | Штуцер с внутренней резьбой 3/8 |
Загрузка ...
|
|
| 21.3 | TM7N582020012K | Штуцер с наружной резьбой 3/8 |
Загрузка ...
|
|
| 21.4 | TM7N582020013K | Колпачок пылезащитный для разъема 3/4 из мягкого ПВХ желтого цвета |
Загрузка ...
|
|
| 22 | GBT5789-M10X20-8.8-A3L | Болт с шестигранной головкой и фланцем M10X20-8.8-A3L |
Загрузка ...
|
|
| 23 | TC04582390032 | Сапун гидравлического бака |
Загрузка ...
|
|
| 23.1 | GBT3738-L18 | Соединитель угловой с регулируемым направлением с обжимной втулкой L18 |
Загрузка ...
|
|
| 23.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 24 | TM7N582070029K | Узел возвратного шланга масляного цилиндра |
Загрузка ...
|
|
| 25 | TM7N582070031K | Сборка шланга подачи масла в цилиндр (правый) |
Загрузка ...
|
|
| 26 | TM7N582070030K | Сборка шланга подачи масла в цилиндр (левая) |
Загрузка ...
|
|
| 27 | GBT3754-S20 | Фитинг комбинированный угловой с коническим уплотнением S20 |
Загрузка ...
|
|
| 28 | TS17581040004 | Штуцер прямого соединения с обжимным кольцом M22X1.5-20 |
Загрузка ...
|
|
| 28.1 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 28.2 | TS17581040005 | Штуцер прямого соединения с обжимным кольцом M22X1.5-20 |
Загрузка ...
|
|
| 29 | TM7N582070018K | Сборка жесткой трубы возврата масла из цилиндра |
Загрузка ...
|
|
| 30 | TM7N582070028K | Узел жесткой трубы подачи масла в цилиндр |
Загрузка ...
|
|
| 31 | TM7N582070027K | Узел стальной трубы общего возврата масла |
Загрузка ...
|
|
| 32 | TM7N582070005K | Блок сварки возврата масла |
Загрузка ...
|
|
| 33 | TM7N582060014K | Тройник L8 с накидной гайкой на одном конце-M5 |
Загрузка ...
|
|
| 34 | TM7N582070032K | Трубка дренажная управления |
Загрузка ...
|
|
| 35 | RGV1603000002 | Заглушка в сборе |
Загрузка ...
|
|
| 36 | GBT3754-L18 | Фитинг комбинированный угловой с коническим уплотнением L18 |
Загрузка ...
|
|
| 37 | TC02582070006 | Сборная компинация прямого соединителя M22-18 |
Загрузка ...
|
|
| 37.1 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 37.2 | GBT3733-L18 | Штуцер прямого соединения с обжимным кольцом L18 |
Загрузка ...
|
|
| 38 | GBT3763-M36X2 | Гайка шестигранная тонкая для штуцеров с обжимным кольцом M36X2 |
Загрузка ...
|
|
| 39 | GBT5789-M6X50-8.8-A2L | Болт шестигранный фланцевый M6X50-8.8-A2L |
Загрузка ...
|
|
| 40 | TP4P403040003 | Зажим одноотверстный трубный -18 |
Загрузка ...
|
|
| 41 | GBT6177.1-M6-8-A2L | Гайка шестигранная с фланцем M6-8-A2L |
Загрузка ...
|
|
| 42 | TM7N582070017K | Кронштейн для трубного хомута |
Загрузка ...
|
|
| 43 | TM7N582070019K | Кронштейн для трубного хомута |
Загрузка ...
|
|
| 44 | GBT5789-M12X20-8.8-A3L | Болт с фланцем M12X20-8.8-A3L |
Загрузка ...
|
|
| 45 | TM7N582070004K | Кронштейн для трубного хомута |
Загрузка ...
|
|
| 46 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 47 | GBT5789-M8X45-8.8-A2L | Болт с шестигранной головкой и фланцем M8X45-8.8-A2L |
Загрузка ...
|
|
| 48 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 49 | TH02402010062 | Зажим трубный с одним отверстием |
Загрузка ...
|
|
| 50 | TM7N582070044K | Кронштейн масляной трубы |
Загрузка ...
|
|
| 51 | GBT5789-M12X25-8.8-A3L | Болт с шестигранной головкой и фланцем M12X25-8.8-A3L |
Загрузка ...
|
|
| 52 | TC04553010011K | Сборка пробки |
Загрузка ...
|
|
| 52.1 | TK4030309500 | Заглушка винтовая M27X2 |
Загрузка ...
|
|
| 52.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 53 | TM7N582060015K | Заглушки дроссельных заслонок M5-Ф0.2 |
Загрузка ...
|
|
| 54 | TS06581110007 | Хомут для трубы с одним отверстием-20 |
Загрузка ...
|
|
| 55 | TH02372010099 | Корпус прямого проходного соединителя M12-8 в сборе |
Загрузка ...
|
|
| 55.1 | GBT3733-L8 | Штуцер прямого соединения с обжимным кольцом L8 |
Загрузка ...
|
|
| 55.2 | TS09580010003 | Кольцо уплотнительное 9.3X2.2-M12X1.5 |
Загрузка ...
|
|
| 56 | GBT3763-M22X1.5 | Гайка шестигранная тонкая для штуцеров с обжимным кольцом M22X1.5 |
Загрузка ...
|
|
| 57 | TM7N582070046K | Сборка прямого проходного соединителя m33-28 |
Загрузка ...
|
|
| 57.1 | TM7N582070047K | Штуцер прямого соединения с обжимным кольцом |
Загрузка ...
|
|
| 57.2 | TS09580010011 | Кольцо уплотнительное 29.6X2.9-M33X2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
