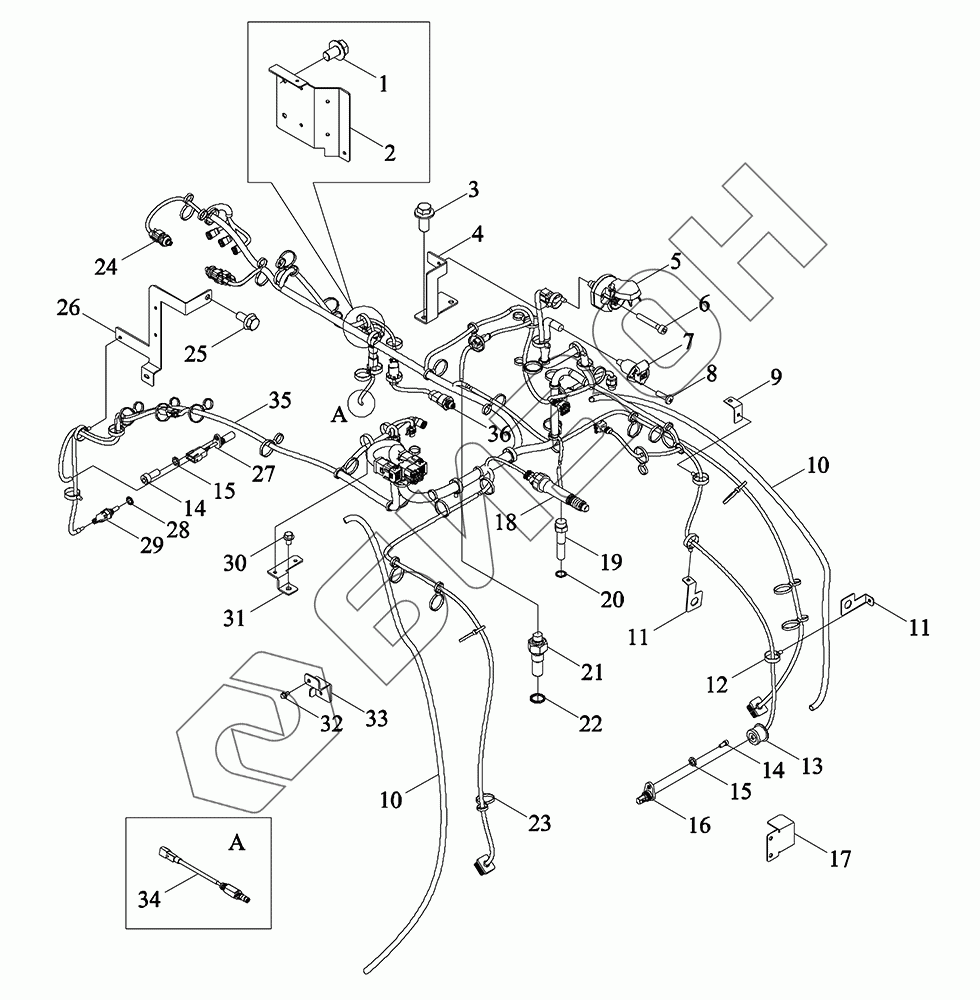

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Монтажный блок жгута провода заднего освещения
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N484040001K | TM7N484040001K | Сборка жгута проводов шасси |
Загрузка ...
|
|
| TM7N484040000K | TM7N484040000K | Сборка жгута проводов заднего фонаря |
Загрузка ...
|
|
| 1 | GBT5789-M10X16-10.9-A3L | Болт с шестигранной головкой и фланцем M10X16-10.9-A3L |
Загрузка ...
|
|
| 2 | TN2P484040007 | Кронштейн жгута проводов |
Загрузка ...
|
|
| 3 | GBT16674.1-M10X20-8.8-A3L | Болт с шестигранной головкой и фланцем M10X20-8.8-A3L |
Загрузка ...
|
|
| 4 | TM7N484040007K | Кронштейн крепления жгута проводов розетки |
Загрузка ...
|
|
| 5 | TP4A484050003K | Розетка прицепа |
Загрузка ...
|
|
| 6 | GBT70.1-M5X35-8.8 | Винт с цилиндрической головкой и внутренним шестигранником M5X35-8.8 |
Загрузка ...
|
|
| 7 | BZF0076-003 | Розетка |
Загрузка ...
|
|
| 8 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M5X16-4.8-A2L |
Загрузка ...
|
|
| 9 | TP4M485050002 | Кронштейн жгута проводов |
Загрузка ...
|
|
| 10 | P7P37801157 | Оболочка датчика силы |
Загрузка ...
|
|
| 11 | TK4880000300 | Пластина фиксирующая жгута датчика pto |
Загрузка ...
|
|
| 12 | 3203505D9-L | Стяжка кабельная |
Загрузка ...
|
|
| 13 | TK4880504000 | Кольцо резиновое для перехода через линию |
Загрузка ...
|
|
| 14 | GBT70.1-M6X16-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M6X16-8.8-A2L |
Загрузка ...
|
|
| 15 | GBT93-6-A3L | Шайба стандартная пружинная 6-A3L |
Загрузка ...
|
|
| 16 | P5P48801003 | Датчик скорости |
Загрузка ...
|
|
| 17 | TN1S484040002 | Кожух датчика ВОМ защитный |
Загрузка ...
|
|
| 18 | P7P55101116 | Датчик положения |
Загрузка ...
|
|
| 19 | TN1S484020007 | Датчик скорости |
Загрузка ...
|
|
| 20 | JBT982-18 | Шайба комбинированная уплотнительная 18 |
Загрузка ...
|
|
| 21 | TS17482010002 | Узел выключателя нейтрали |
Загрузка ...
|
|
| 22 | JBT982-24 | Шайба комбинированная уплотнительная 24 |
Загрузка ...
|
|
| 23 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 24 | TS2P483036001 | Датчик давления |
Загрузка ...
|
|
| 25 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 26 | TN2P484040006 | Кронштейн жгута проводов шасси |
Загрузка ...
|
|
| 27 | TH04484010004 | Датчик скорости ортогональный |
Загрузка ...
|
|
| 28 | JBT982-12 | Шайба комбинированная уплотнительная 12 |
Загрузка ...
|
|
| 29 | TM5X484010005 | Датчик температуры масла |
Загрузка ...
|
|
| 30 | GBT5789-M10X16-8.8-A3L | Болт с шестигранной головкой и фланцем M10X16-8.+J722:J8118-A3L |
Загрузка ...
|
|
| 31 | TM7N484040011K | Кронштейн крепления жгута проводов |
Загрузка ...
|
|
| 32 | GBT5789-M6X12-8.8-A2L | Болт с шестигранной головкой и фланцем M6X12-8.8-A2L |
Загрузка ...
|
|
| 33 | TM7N484040014K | Кронштейн крепления разъема шасси |
Загрузка ...
|
|
| 34 | TP7P541011118 | Переключатель перепада давления тонкого фильтра плунжерного насоса |
Загрузка ...
|
|
| 35 | TM7N484040003K | Сборка жгута проводов шасси |
Загрузка ...
|
|
| 36 | TP8C484010136 | Датчик давления 0-25 бар |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
