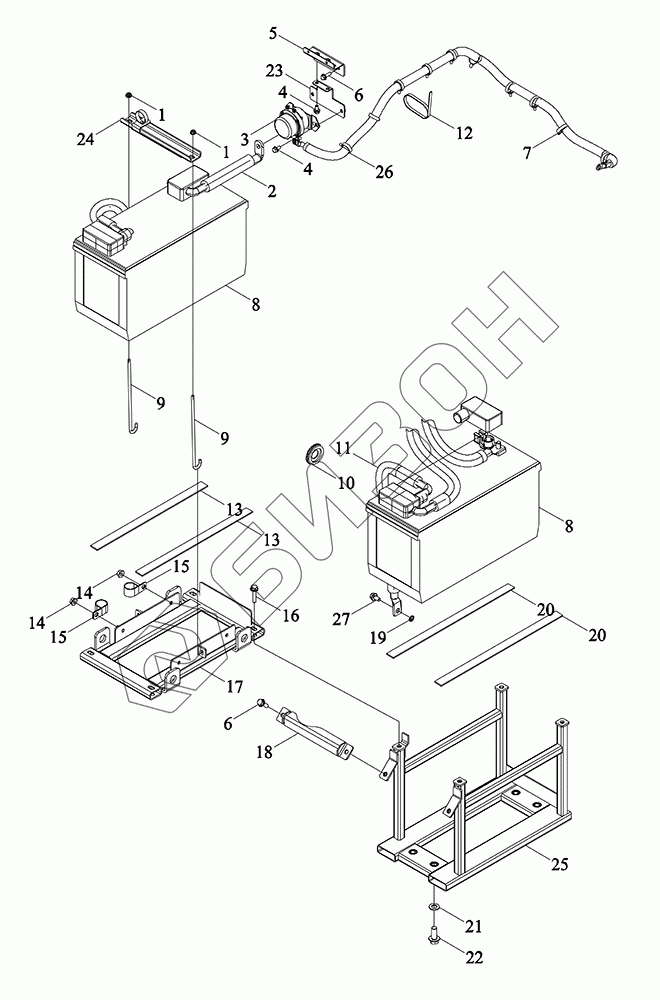

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Установка аккумуляторов
1
1
2
3
4
4
5
6
6
7
8
9
9
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N485030000K | TM7N485030000K | Установка аккумуляторов в сборе |
Загрузка ...
|
|
| 1 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 2 | TN2P485030024 | Линия питания |
Загрузка ...
|
|
| 3 | TN2P485010009 | Выключатель питания электромагнитный |
Загрузка ...
|
|
| 4 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TN2P485030031 | Кронштейн электромагнитного выключателя |
Загрузка ...
|
|
| 6 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 8 | BZF0075-007 | Аккумулятор |
Загрузка ...
|
|
| 9 | TL05485010004 | Рычаг крепёжный |
Загрузка ...
|
|
| 10 | BZF0053-026 | Катушка 40X2.5-35 |
Загрузка ...
|
|
| 11 | TN2P485030025 | Сборка отрицательного кабеля батареи |
Загрузка ...
|
|
| 12 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 13 | TM6W485010009 | Подушка |
Загрузка ...
|
|
| 14 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 15 | BZF0032.1-004 | Хомут закрытый 11X25X40 |
Загрузка ...
|
|
| 16 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 17 | TN2P485030019 | Кронштейн верхней опоры аккумулятора |
Загрузка ...
|
|
| 18 | TN2P485030011 | Плита нажимная |
Загрузка ...
|
|
| 19 | GBT862.2-8-A3L | Кольцо прокладочное |
Загрузка ...
|
|
| 20 | TK4850000300 | Подушка |
Загрузка ...
|
|
| 21 | GBT97.1-12-A3L | Шайба плоская |
Загрузка ...
|
|
| 22 | GBT5789-M12X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TN2P485030032 | Кронштейн крепежный соленоидного выключателя |
Загрузка ...
|
|
| 24 | TN2P485030015 | Плита нажимная |
Загрузка ...
|
|
| 25 | TN2P485030001 | Кронштейн нижней опоры аккумулятора |
Загрузка ...
|
|
| 26 | TN2P485030026 | Линия питания |
Загрузка ...
|
|
| 27 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
