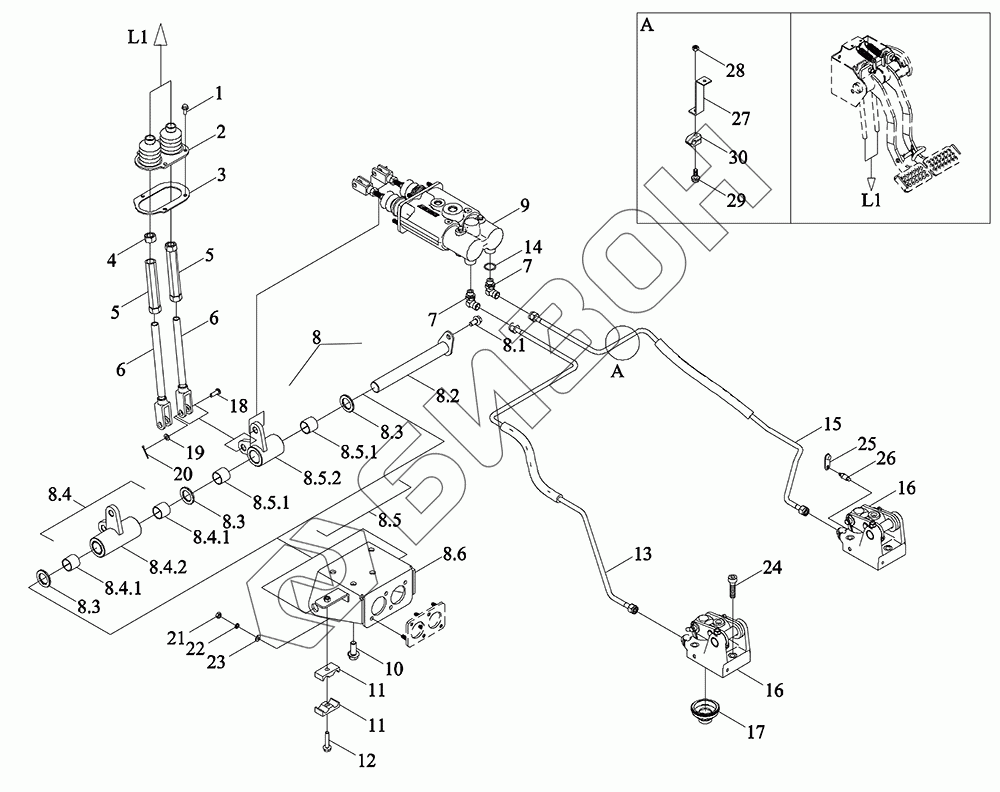

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Механизм управления рабочими тормозами 2
1
2
3
4
5
5
6
6
7
7
8
8.1
8.2
8.3
8.3
8.3
8.4
8.4.1
8.4.1
8.4.2
8.5
8.5.1
8.5.1
8.5.2
8.6
9
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N433060000 | TM7N433060000 | Узел управления рабочим тормозом |
Загрузка ...
|
|
| 1 | GBT5789-M5X12-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M5X12-8.8-Zn.B163 |
Загрузка ...
|
|
| 2 | TM7N433030031 | Пыльник рычага сцепления тормоза |
Загрузка ...
|
|
| 3 | TB3S433010011a | Пластина прижимная уплотнительной втулки сцепления и тормоза |
Загрузка ...
|
|
| 4 | GBT6171-M12X1.5-8-Zn.B163 | Гайка шестигранная, тип 1 M12X1.5-8-Zn.B163 |
Загрузка ...
|
|
| 5 | TE354.433-03 | Шатун |
Загрузка ...
|
|
| 6 | TM7N433030019 | Узел сварной длинной тормозной тяги |
Загрузка ...
|
|
| 7 | GBT3738-L10 | Соединитель угловой с регулируемым направлением с обжимной втулкой L10 |
Загрузка ...
|
|
| 8 | TM7N433010039K | Кронштейн насоса тормозной системы в сборе |
Загрузка ...
|
|
| 8.1 | GBT5789-M8X16-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M8X16-8.8-Zn.B163 |
Загрузка ...
|
|
| 8.2 | TM7N433030023 | Сборка сварная опорного вала тормозного насоса |
Загрузка ...
|
|
| 8.3 | TL02433060005 | Прокладка |
Загрузка ...
|
|
| 8.4 | TM7N433030045 | Узел левого тормозного барабана |
Загрузка ...
|
|
| 8.4.1 | TD2C212010022 | Втулка композитная 20H9X23X20 |
Загрузка ...
|
|
| 8.4.2 | TM7N433030027 | Узел сварной левого тормозного барабана |
Загрузка ...
|
|
| 8.5 | TM7N433030046 | Сборка правого тормозного барабана |
Загрузка ...
|
|
| 8.5.1 | TD2C212010022 | Втулка композитная 20H9X23X20 |
Загрузка ...
|
|
| 8.5.2 | TM7N433030028 | Узел сварной правого тормозного барабана |
Загрузка ...
|
|
| 8.6 | TM7N433010040K | Сборка сварная кронштейна тормозного насоса |
Загрузка ...
|
|
| 9 | P7P43801110 | Усилитель тормозного насоса |
Загрузка ...
|
|
| 10 | GBT5789-M12X30-10.9-Zn.B163 | Болт с шестигранной головкой и фланцем M12X30-10.9-Zn.B163 |
Загрузка ...
|
|
| 11 | BZF0031-112 | Зажим трубы двойной Ф16/16 |
Загрузка ...
|
|
| 12 | GBT5789-M8X40-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M8X40-8.8-Zn.B163 |
Загрузка ...
|
|
| 13 | TM7N433030047 | Сборка левого тормозного маслопровода |
Загрузка ...
|
|
| 14 | TS09580010004 | Кольцо уплотнительное 11.3X2.2-M14X1.5 |
Загрузка ...
|
|
| 15 | TM7N433030048 | Сборка правого тормозного маслопровода |
Загрузка ...
|
|
| 16 | TN2P433010023 | Узел тормозного цилиндра |
Загрузка ...
|
|
| 17 | TN2P433010025 | Узел уплотнительный |
Загрузка ...
|
|
| 18 | GBT882-B10X30-Zn.B163 | Штифт B10X30-Zn.B163 |
Загрузка ...
|
|
| 19 | GBT97.3-10-Zn.B163 | Шайба плоская 10-Zn.B163 |
Загрузка ...
|
|
| 20 | GBT91-3.2X32-Zn.B163 | Шплинт разводной 3.2X32-Zn.B163 |
Загрузка ...
|
|
| 21 | GBT6170-M8-8-Zn.B163 | Гайка шестигранная, тип 1 M8-8-Zn.B163 |
Загрузка ...
|
|
| 22 | GBT93-8-Zn.B163 | Шайба стандартная пружинная 8-Zn.B163 |
Загрузка ...
|
|
| 23 | GBT97.1-8-Zn.B163 | Шайба плоская 8-Zn.B163 |
Загрузка ...
|
|
| 24 | GBT70.1-M10X45-8.8-Zn.B163 | Винт с цилиндрической головкой и внутренним шестигранником M10X45-8.8-Zn.B163 |
Загрузка ...
|
|
| 25 | TD950.43.5-05 | Чехол пылезащитный |
Загрузка ...
|
|
| 26 | TD950.43.5-04 | Винт выпуска воздуха |
Загрузка ...
|
|
| 27 | TM7N433050008 | Кронштейн тормозной трубки |
Загрузка ...
|
|
| 28 | GBT6171-M12X1.5-LH-8-Zn.B163 | Гайка шестигранная, тип 1 M12X1.5-LH-8-Zn.B163 |
Загрузка ...
|
|
| 29 | GBT5789-M6X30-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M6X30-8.8-Zn.B163 |
Загрузка ...
|
|
| 30 | P7P37801111 | Зажим трубы одиночный Ф10 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
