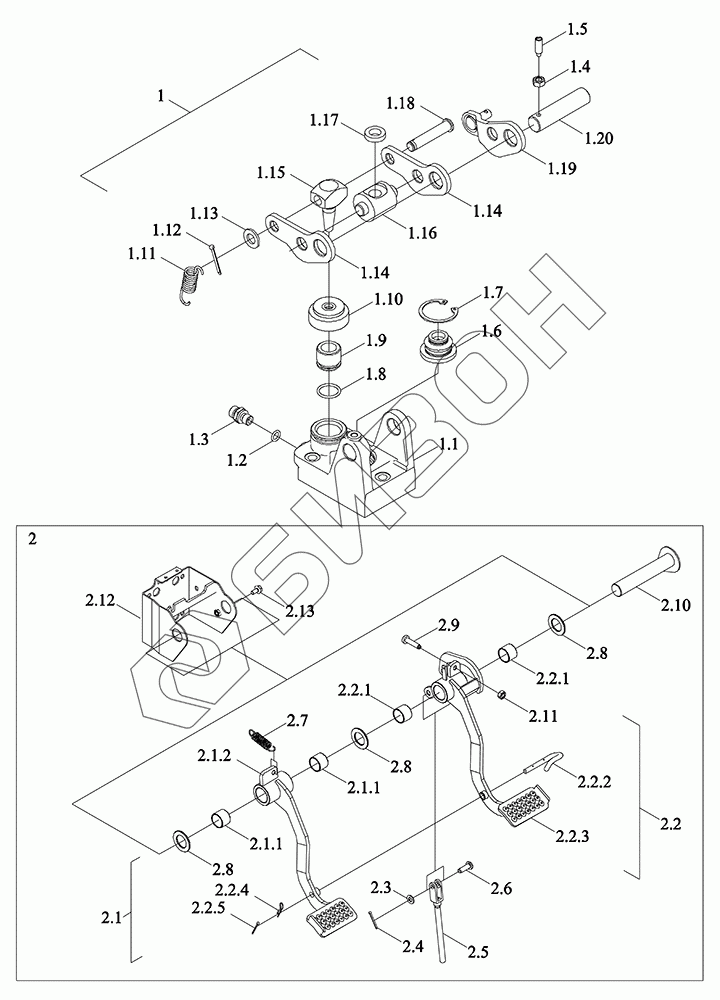

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Механизм управления рабочими тормозами 3

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

1.19

1.20

2.1

2.1.1

2.1.2

2.2

2.2.1

2.2.2

2.2.3

2.2.4

2.2.5

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.11

2.12

2.13

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM7N433060000	TM7N433060000	Узел управления рабочим тормозом	Загрузка ...
1	TN2P433010023	Узел тормозного цилиндра	Загрузка ...
1.1	TN2P433010024	Кронштейн опорный тормозного цилиндра	Загрузка ...
1.2	TS09580010004	Кольцо уплотнительное 11.3X2.2-M14X1.5	Загрузка ...
1.3	GBT3733-L10	Штуцер прямого соединения с обжимным кольцом L10	Загрузка ...
1.4	GBT6170-M8-8-Zn.B163	Гайка шестигранная, тип 1 M8-8-Zn.B163	Загрузка ...
1.5	GBT72-M8X25-14H-Zn.B163	Винт установочный с шлицем и коническим концом M8X25-14H-Zn.B163	Загрузка ...
1.6	TK4330011001	Узел уплотнения тяги	Загрузка ...
1.7	GBT893.2-42	Кольцо пружинное стопорное кольцо для отверстия 42	Загрузка ...
1.8	GBT3452.1-22.4X2.65G	Кольцо уплотнительное резиновое для гидропневматики	Загрузка ...
1.9	TK4330002500	Поршень	Загрузка ...
1.10	TK4330002100	Втулка цилиндра уплотнительная	Загрузка ...
1.11	TK4330002300	Пружина возвратная	Загрузка ...
1.12	GBT91-3.2X28-Zn.B163	Шплинт разводной 3.2X28-Zn.B163	Загрузка ...
1.13	GBT97.1-12-Zn.B163	Шайба плоская 12-Zn.B163	Загрузка ...
1.14	TK43300026001a	Пластина опорная соединительная масляного цилиндра	Загрузка ...
1.15	TK4330002200	Шток поршня	Загрузка ...
1.16	TK4330000200	Вал тяги	Загрузка ...
1.17	TK4330003800	Втулка шарового стержня	Загрузка ...
1.18	TK4330003700	Штифт соединительный штока поршня	Загрузка ...
1.19	TK4330009000a	Узел сварной соединительного рычага ручного тормоза	Загрузка ...
1.20	TK4330003400	Штифт соединительный опоры	Загрузка ...
2	TM7N433020001K	Узел левой и правой педали тормоза	Загрузка ...
2.1	TM7N433030004	Узел сварной опорной оси педали тормоза	Загрузка ...
2.1	TM7N433030015	Узел левой педали тормоза	Загрузка ...
2.1.1	TD2C212010014	Втулка композитная 30H9X34t8X25	Загрузка ...
2.1.2	TM7N433030013	Узел сварной левой педали тормоза	Загрузка ...
2.2	TM7N433010001K	Узел правой тормозной педали	Загрузка ...
2.2.1	TD2C212010014	Втулка композитная 30H9X34t8X25	Загрузка ...
2.2.2	TM5Q433020013	Штифт блокирующий	Загрузка ...
2.2.3	TM7N433010002K	Узел сварной правой педали тормоза	Загрузка ...
2.2.4	FT800A.43.401	Штифт стопорный	Загрузка ...
2.2.5	GBT91-3.2X32-Zn.B163	Шплинт разводной 3.2X32-Zn.B163	Загрузка ...
2.3	GBT97.1-10-Zn.B163	Шайба плоская 10-Zn.B163	Загрузка ...
2.4	GBT91-3.2X32-Zn.B163	Шплинт разводной 3.2X32-Zn.B163	Загрузка ...
2.5	TM7N433030018	Узел сварной короткой тормозной тяги	Загрузка ...
2.6	GBT882-B10X30-Zn.B163	Штифт B10X30-Zn.B163	Загрузка ...
2.7	TD800.43-01	Пружина педали возвратная	Загрузка ...
2.8	TF1004.433-01	Проставка нейлоновая	Загрузка ...
2.9	FT800.43.103	Винт регулировочный	Загрузка ...
2.11	GBT6170-M10-8-Zn.B163	Гайка шестигранная, тип 1 M10-8-Zn.B163	Загрузка ...
2.12	TM7N433020002K	Узел сварной кронштейна крепления педали тормоза	Загрузка ...
2.13	GBT5789-M8X16-8.8-Zn.B163	Болт с шестигранной головкой и фланцем M8X16-8.8-Zn.B163	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
