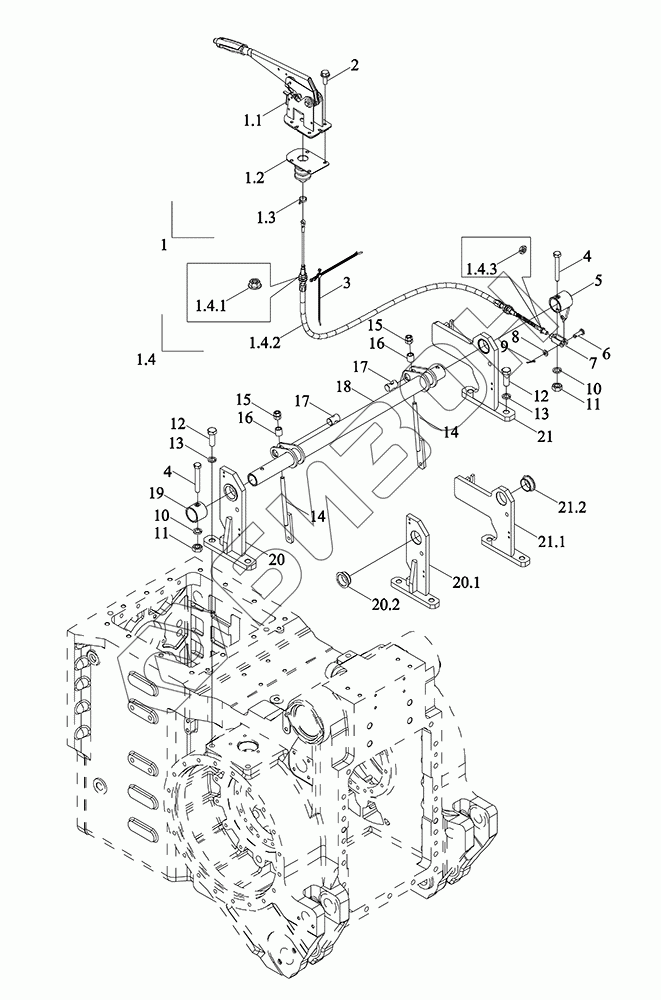

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Управление ручными тормозами
1
1.1
1.2
1.3
1.4
1.4.1
1.4.2
1.4.3
2
3
4
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
20.1
20.2
21
21.1
21.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N435020000K | TM7N435020000K | Узел управления стояночным тормозом |
Загрузка ...
|
|
| 1 | TM7N435020001K | Ручка ручного тормоза в сборе с тросом |
Загрузка ...
|
|
| 1.1 | TM5D435020002K | Узел рукоятки стояночного тормоза |
Загрузка ...
|
|
| 1.2 | TM5Q435010010 | Втулка уплотнительная рычага ручного тормоза |
Загрузка ...
|
|
| 1.3 | Q67405100 | Стяжка пластиковая |
Загрузка ...
|
|
| 1.4 | TM7N435020010 | Сборка троса ручного тормоза |
Загрузка ...
|
|
| 1.4.1 | GBT6177.2-M12X1.25 | Гайка шестигранная с фланцем M12X1.25 |
Загрузка ...
|
|
| 1.4.2 | TM7N435020011 | Узел троса ручного тормоза |
Загрузка ...
|
|
| 1.4.3 | GBT6173-M10X1-A2L | Гайка шестигранная тонкая M10X1-A2L |
Загрузка ...
|
|
| 2 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 3 | BZF0059-201 | Петля оградительная затяжная |
Загрузка ...
|
|
| 4 | GBT5783-M8X60-8.8-A2L | Болт с шестигранной головкой M8X60-8.8-A2L |
Загрузка ...
|
|
| 5 | TM7N435020007 | Рычаг сварной |
Загрузка ...
|
|
| 6 | GBT882-B10X32-A3L | Штифт B10X32-A3L |
Загрузка ...
|
|
| 7 | FT800A.43B.116 | Рычаг вилки правый |
Загрузка ...
|
|
| 8 | GBT97.3-10-A3L | Шайба плоская 10-A3L |
Загрузка ...
|
|
| 9 | GBT91-3.2X32-A3L | Шплинт разводной 3.2X32-A3L |
Загрузка ...
|
|
| 10 | GBT93-8-A3L | Шайба стандартная пружинная 8-A3L |
Загрузка ...
|
|
| 11 | GBT6170-M8-8-A2L | Гайка шестигранная, тип 1 M8-8-A2L |
Загрузка ...
|
|
| 12 | GBT5783-M16X45-8.8-A3L | Болт с шестигранной головкой M16X45-8.8-A3L |
Загрузка ...
|
|
| 13 | GBT93-16-A3L | Шайба стандартная пружинная 16-A3L |
Загрузка ...
|
|
| 14 | TK4350008000 | Штанга сварная резьбовая |
Загрузка ...
|
|
| 15 | GBT6170-M12-8-A3L | Гайка шестигранная, тип 1 M12-8-A3L |
Загрузка ...
|
|
| 16 | TK4350001400 | Втулка ограничительная |
Загрузка ...
|
|
| 17 | TK4350001500 | Ось |
Загрузка ...
|
|
| 18 | TK4350005000 | Узел поворотного вала сварной |
Загрузка ...
|
|
| 19 | TM7N435020012 | Ступица вращающаяся |
Загрузка ...
|
|
| 20 | TM7N435020001 | Основание опорное |
Загрузка ...
|
|
| 20.1 | TM7N435020002 | Сборка сварная левой опоры поворотного вала |
Загрузка ...
|
|
| 20.2 | TK4350000400 | Втулка |
Загрузка ...
|
|
| 21 | TM7N435020003 | Основание опорное |
Загрузка ...
|
|
| 21.1 | TM7N435020004 | Опора вала сварная правая |
Загрузка ...
|
|
| 21.2 | TK4350000400 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
