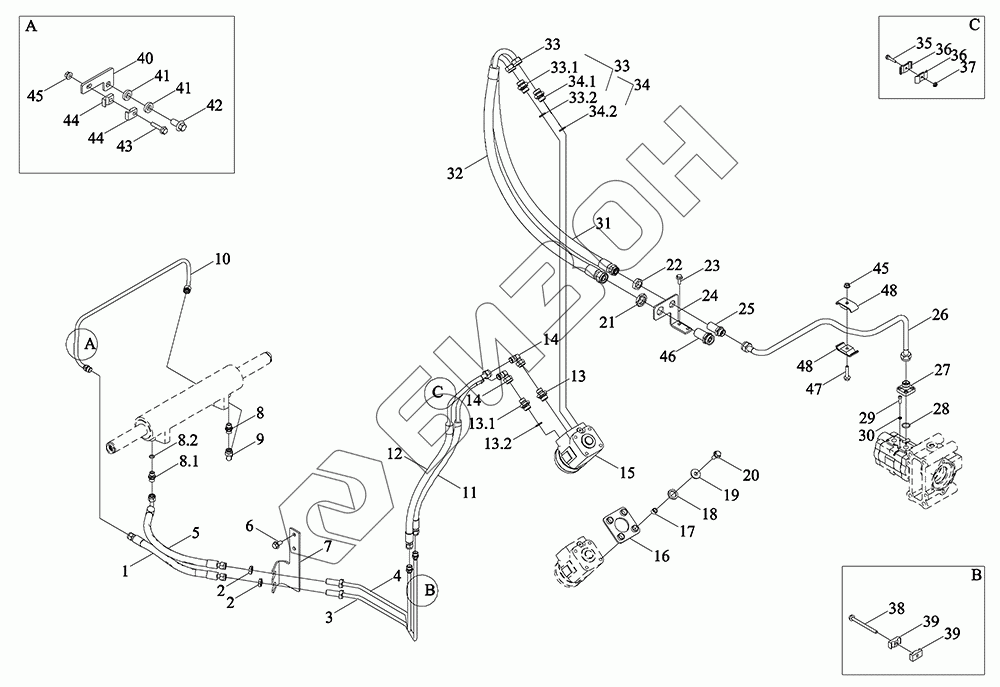

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Гидравлическая установка
1
2
2
3
4
5
6
7
8
8.1
8.2
9
10
11
12
13
13.1
13.2
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
33.1
33.2
34
34.1
34.2
35
36
36
37
38
39
39
40
41
41
42
43
44
44
45
45
46
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A402040000K | TP4A402040000K | Установка гидравлическая |
Загрузка ...
|
|
| 1 | TC02400230002K | Шланг |
Загрузка ...
|
|
| 2 | GBT3763-M16X1.5 | Гайка M16X1.5 |
Загрузка ...
|
|
| 3 | TP4A402040005K | Трубопровод |
Загрузка ...
|
|
| 4 | TP4A402040012K | Трубопровод |
Загрузка ...
|
|
| 5 | TL02402340006 | Труба отвода масла |
Загрузка ...
|
|
| 6 | GBT5789-M10X20-8.8-A2L | Болт с шестигранной головкой и фланцем M10X20-8.8-A2L |
Загрузка ...
|
|
| 7 | TP4A402040007K | Кронштейн |
Загрузка ...
|
|
| 8 | GV05701040004 | Сборка концевой прямоточного соединителя 14-16 |
Загрузка ...
|
|
| 8.1 | GBT3733-L10 | Штуцер прямого соединения с обжимным кольцом L10 |
Загрузка ...
|
|
| 8.2 | TS09580010004 | Кольцо уплотнительное 11.3X2.2-M14X1.5 |
Загрузка ...
|
|
| 9 | GBT3754-L10 | Фитинг комбинированный угловой с коническим уплотнением |
Загрузка ...
|
|
| 10 | TP4402010003K | Маслопровод |
Загрузка ...
|
|
| 11 | TP4A402010011 | Шланг |
Загрузка ...
|
|
| 12 | TP4A402040008K | Шланг |
Загрузка ...
|
|
| 13 | GE20D18.24.93.5 | Соединитель прямой проходной 20-18 |
Загрузка ...
|
|
| 13.1 | GE20D18.24.93.5-01 | Корпус прямого проходного соединителя 20-18 |
Загрузка ...
|
|
| 13.2 | TS09580010007 | Кольцо уплотнительное 17.3x2.2-m20x1.5 |
Загрузка ...
|
|
| 14 | GBT3754-L12 | Фитинг с коническим уплотнением комбинированный угловой |
Загрузка ...
|
|
| 15 | TP4P402010007K | Механизм рулевой |
Загрузка ...
|
|
| 16 | P5S40401127 | Подушка |
Загрузка ...
|
|
| 17 | P5S40401143 | Втулка |
Загрузка ...
|
|
| 18 | P5S40401126 | Кольцо прокладочное |
Загрузка ...
|
|
| 19 | PIS05070005 | Шайба большая |
Загрузка ...
|
|
| 20 | GBT5789-M10X25-8.8-A3L | Болт с шестигранной головкой и фланцем M10X25-8.8-A3L |
Загрузка ...
|
|
| 21 | GBT3763-M26X1.5 | Гайки тонкие шестигранные для трубных фитингов M26X1.5 |
Загрузка ...
|
|
| 22 | GBT3763-M22X1.5 | Гайка шестигранная тонкая для штуцеров с обжимным кольцом M22X1.5 |
Загрузка ...
|
|
| 23 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 24 | TP4A402040009K | Кронштейн |
Загрузка ...
|
|
| 25 | GBT3748-L15 | Фитинг |
Загрузка ...
|
|
| 26 | TP4A402040010K | Труба стальная |
Загрузка ...
|
|
| 27 | TE3S581010008K | Фланец |
Загрузка ...
|
|
| 28 | GBT3452.1-19.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 29 | GBT70.1-M6X20-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M6X20-8.8 |
Загрузка ...
|
|
| 30 | GBT93-6-A3L | Шайба стандартная пружинная 6-A3L |
Загрузка ...
|
|
| 31 | TP4A402040011K | Маслопровод |
Загрузка ...
|
|
| 32 | TP4A402050009K | Маслопровод |
Загрузка ...
|
|
| 33 | TS12402050003 | Штуцер соединительный M20-15 в сборе |
Загрузка ...
|
|
| 33.1 | TS12402010003 | Корпус соединителя M20-15 |
Загрузка ...
|
|
| 33.2 | TS09580010007 | Кольцо уплотнительное 17.3x2.2-m20x1.5 |
Загрузка ...
|
|
| 34 | TC03402010002 | Корпус шарнира M20-15 в сборе |
Загрузка ...
|
|
| 34.1 | TS12402010003 | Корпус соединителя M20-15 |
Загрузка ...
|
|
| 34.2 | TS09580010007 | Кольцо уплотнительное 17.3x2.2-m20x1.5 |
Загрузка ...
|
|
| 35 | GBT5789-M6X25-8.8-A2L | Болт с шестигранной головкой и фланцем M6X25-8.8-A2L |
Загрузка ...
|
|
| 36 | TS06402050015 | Хомут масляной трубы и резиновая прокладка приклеены |
Загрузка ...
|
|
| 37 | GBT6177.1-M6-8-A2L | Гайка шестигранная с фланцем M6-8-A2L |
Загрузка ...
|
|
| 38 | GBT5789-M8X100-8.8-A2L | Болт с шестигранной головкой и фланцем M8X100-8.8-A2L |
Загрузка ...
|
|
| 39 | FT354.40C.121 | Хомут двойной для труб |
Загрузка ...
|
|
| 40 | TP4A402010010K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 41 | TS06402450068 | Шайба |
Загрузка ...
|
|
| 42 | GBT16674.2-M12X1.5X25-8.8-A3L | Болт с шестигранной головкой и фланцем M12X1.5X25-8.8-A3L |
Загрузка ...
|
|
| 43 | GBT5789-M8X35-8.8-A2L | Болт с шестигранной головкой и фланцем M8X35-8.8-A2L |
Загрузка ...
|
|
| 44 | TB454.40X-01 | Хомут для трубы с одним отверстием |
Загрузка ...
|
|
| 45 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 46 | GBT3748-L18 | Кольцо стопорное |
Загрузка ...
|
|
| 47 | GBT5789-M8X40-8.8-A2L | Болт с шестигранной головкой и фланцем M8X40-8.8-A2L |
Загрузка ...
|
|
| 48 | TH02402010057 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
