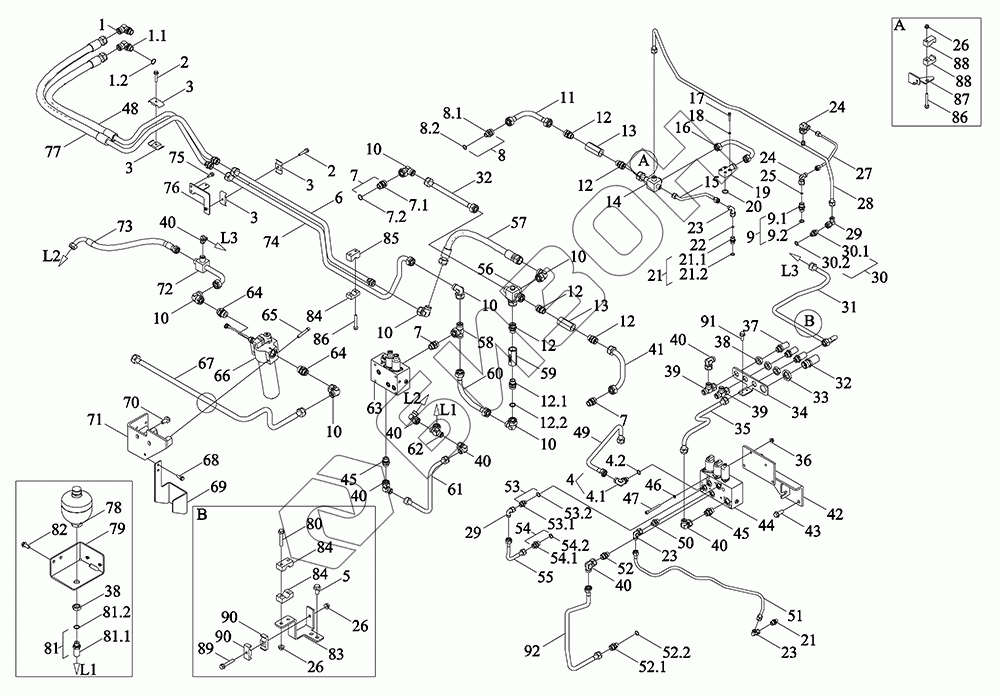

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Модуль гидравлического управления
1
1.1
1.2
2
2
3
3
3
3
4
4.1
4.2
5
6
7
7
7
7.1
7.2
8
8.1
8.2
9
9.1
9.2
10
10
10
10
10
10
10
11
12
12
12
12
12
12.1
12.2
13
13
14
15
16
17
18
19
20
21
21
21.1
21.2
22
23
23
23
24
24
25
26
26
26
27
28
29
29
30
30.1
30.2
31
32
32
32
32
33
34
35
37
38
38
39
39
40
40
40
40
40
40
40
41
42
43
44
45
45
46
47
48
49
50
51
52
52.1
52.2
53
53.1
53.2
54
54.1
54.2
55
56
57
58
59
60
61
62
63
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
81
81.1
81.2
82
83
84
84
84
85
86
86
87
88
88
89
90
90
91
92
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A403030000K | TP4A403030000K | Модуль гидравлического управления |
Загрузка ...
|
|
| 1 | TC04582390032 | Соединение регулируемое l18 в сборе |
Загрузка ...
|
|
| 1.1 | GBT3738-L18 | Соединитель угловой с регулируемым направлением с обжимной втулкой L18 |
Загрузка ...
|
|
| 1.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 2 | GBT5789-M8X40-8.8-A2L | Болт с шестигранной головкой и фланцем M8X40-8.8-A2L |
Загрузка ...
|
|
| 3 | TH02402010054 | Зажим маслопровода и резиновая прокладка |
Загрузка ...
|
|
| 4 | TC04582140012 | Корпус регулируемого соединения m18-15 сборка |
Загрузка ...
|
|
| 4.1 | GBT3738-L15 | Соединитель угловой с регулируемым направлением с обжимной втулкой L15 |
Загрузка ...
|
|
| 4.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 5 | GBT5789-M10X20-8.8-A3L | Болт с шестигранной головкой и фланцем M10X20-8.8-A3L |
Загрузка ...
|
|
| 6 | TP4A403030007K | Труба стальная |
Загрузка ...
|
|
| 7 | TC02582070006 | Сборная комбинация прямого соединителя M22-18 |
Загрузка ...
|
|
| 7.1 | GBT3733-L18 | Штуцер прямого соединения с обжимным кольцом L18 |
Загрузка ...
|
|
| 7.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 8 | TS08582030019 | Корпус прямого проходного соединителя M18-18 в сборе |
Загрузка ...
|
|
| 8.1 | TS08582030020 | Штуцер прямого соединения с обжимным кольцом M18x1.5-18 |
Загрузка ...
|
|
| 8.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 9 | TH02372010099 | Корпус прямого проходного соединителя M12-8 в сборе |
Загрузка ...
|
|
| 9.1 | GBT3733-L8 | Штуцер прямого соединения с обжимным кольцом L8 |
Загрузка ...
|
|
| 9.2 | TS09580010003 | Кольцо уплотнительное 9.3X2.2-M12X1.5 |
Загрузка ...
|
|
| 10 | GBT3754-L18 | Фитинг комбинированный угловой с коническим уплотнением L18 |
Загрузка ...
|
|
| 11 | TP4P403010021K | Маслопровод |
Загрузка ...
|
|
| 12 | TS08582080018 | Соединитель прямой проходной в сборе 18e |
Загрузка ...
|
|
| 12.1 | GBT3733-L18E | Корпус штуцера с обжимным кольцом L18E |
Загрузка ...
|
|
| 12.2 | GBT19674.2-M22X1.5E | Кольцо уплотнительное M22X1.5E |
Загрузка ...
|
|
| 13 | TG1854.581.18 | Клапан перепускной |
Загрузка ...
|
|
| 14 | TP4P403010020K | Маслопровод |
Загрузка ...
|
|
| 15 | TP4P403020003K | Маслопровод |
Загрузка ...
|
|
| 16 | TP4P403040005 | Маслопровод |
Загрузка ...
|
|
| 17 | GBT70.1-M6X30-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 18 | GBT93-6-A3L | Шайба стандартная пружинная 6-A3L |
Загрузка ...
|
|
| 19 | TP4P402020002 | Стык |
Загрузка ...
|
|
| 20 | GBT3452.1-19.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 21 | GV05701040004 | Сборка концевой прямоточного соединителя 14-16 |
Загрузка ...
|
|
| 21.1 | GBT3733-L10 | Штуцер прямого соединения с обжимным кольцом L10 |
Загрузка ...
|
|
| 21.2 | TS09580010004 | Кольцо уплотнительное 11.3X2.2-M14X1.5 |
Загрузка ...
|
|
| 22 | TR2P403020013 | Заслонка дроссельная |
Загрузка ...
|
|
| 23 | GBT3754-L10 | Фитинг комбинированный угловой с коническим уплотнением |
Загрузка ...
|
|
| 24 | GBT3754-L8 | Фитинг комбинированный угловой с коническим уплотнением L8 |
Загрузка ...
|
|
| 25 | TP4P403030017K | Заслонка дроссельная |
Загрузка ...
|
|
| 26 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 27 | TP4P403050006 | Маслопровод |
Загрузка ...
|
|
| 28 | TP4A403030019K | Маслопровод |
Загрузка ...
|
|
| 29 | GBT3754-L12 | Фитинг с коническим уплотнением комбинированный угловой |
Загрузка ...
|
|
| 30 | GV04701010039 | Сборка прямого проходного соединителя 16-18 |
Загрузка ...
|
|
| 30.1 | GBT3733-L12 | Штуцер прямого соединения с обжимным кольцом L12 |
Загрузка ...
|
|
| 30.2 | TS09580010005 | Кольцо уплотнительное 13.3X2.2-M16X1.5 |
Загрузка ...
|
|
| 31 | TP4A403030013K | Маслопровод |
Загрузка ...
|
|
| 32 | GBT3748-S20 | Кольцо стопорное |
Загрузка ...
|
|
| 32 | TP4P403040026 | Маслопровод в сборе |
Загрузка ...
|
|
| 33 | GBT3763-M30X2 | Гайка шестигранная тонкая для штуцеров с обжимным кольцом M30X2 |
Загрузка ...
|
|
| 34 | TP4A403030004K | Кронштейн трубопровода |
Загрузка ...
|
|
| 35 | TP4A403030014K | Маслопровод |
Загрузка ...
|
|
| 37 | GBT3748-L15 | Фитинг |
Загрузка ...
|
|
| 38 | GBT3763-M22X1.5 | Гайка шестигранная тонкая для штуцеров с обжимным кольцом M22X1.5 |
Загрузка ...
|
|
| 39 | TR2P402020009 | Штуцер соединительный |
Загрузка ...
|
|
| 40 | GBT3754-L15 | Фитинг с коническим уплотнением комбинированный угловой |
Загрузка ...
|
|
| 41 | TP4P403040027 | Маслопровод |
Загрузка ...
|
|
| 42 | TP4A403040005K | Сварка и сборка кронштейна электромагнитного клапана |
Загрузка ...
|
|
| 43 | GBT5789-M12X30-8.8-A3L | Болт с шестигранной головкой и фланцем M12X30-8.8-A3L |
Загрузка ...
|
|
| 44 | TP4P403040002 | Клапан электромагнитный |
Загрузка ...
|
|
| 45 | TS17402030058 | Корпус прямого штуцера с цанговым зажимом M22-15 сборка |
Загрузка ...
|
|
| 46 | GBT93-8-A3L | Шайба стандартная пружинная 8-A3L |
Загрузка ...
|
|
| 47 | GBT70.1-M8X70-8.8-A2L | Винт |
Загрузка ...
|
|
| 48 | TP4A402010002K | Труба подачи масла |
Загрузка ...
|
|
| 49 | TP4A403030015K | Труба откачивающая |
Загрузка ...
|
|
| 50 | CR3E706010018 | Корпус прямого штуцепа с обжимным кольцом M18-10 комбинированный |
Загрузка ...
|
|
| 51 | TP4A403030018K | Труба подачи масла |
Загрузка ...
|
|
| 52 | TS06582130048 | Корпус прямого проходного соединителя M18-15 в сборе |
Загрузка ...
|
|
| 52.1 | GBT3733-L15 | Штуцер прямого соединения с обжимным кольцом L15 |
Загрузка ...
|
|
| 52.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 53 | TC04400010017 | Корпус прямого проходного соединителя M18-12 сборка |
Загрузка ...
|
|
| 53.1 | TG1654.402B-03 | Корпус прямого проходного соединителя l12-M18X1.5 |
Загрузка ...
|
|
| 53.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 54 | GL04701040005 | Фитинги концевые прямые в сборе 14-18 |
Загрузка ...
|
|
| 54.1 | GL04701040006 | Фитинг концевой прямой Корпус 14-18 |
Загрузка ...
|
|
| 54.2 | TS09580010004 | Кольцо уплотнительное 11.3X2.2-M14X1.5 |
Загрузка ...
|
|
| 55 | TP4A403030017K | Маслопровод в сборе |
Загрузка ...
|
|
| 56 | TP4P403040035 | Маслопровод |
Загрузка ...
|
|
| 57 | TP4P403040031 | Шланг резиновый |
Загрузка ...
|
|
| 58 | GBT3755-L18 | Тройник комбинированный с коническим уплотнением L18 |
Загрузка ...
|
|
| 59 | TP4M402030017 | Клапан |
Загрузка ...
|
|
| 60 | TP4P403040028 | Маслопровод |
Загрузка ...
|
|
| 61 | TP4A403030009K | Маслопровод |
Загрузка ...
|
|
| 62 | GBT3755-L15 | Тройник комбинированный с коническим уплотнением |
Загрузка ...
|
|
| 63 | TP4P403010002bK | Клапан электромагнитный |
Загрузка ...
|
|
| 64 | TS17402030033 | Штуцер прямого соединения с обжимным кольцом M27X2-18 |
Загрузка ...
|
|
| 65 | GBT70.1-M8X55-8.8-A2L | Винт |
Загрузка ...
|
|
| 66 | TX1P402400001 | Фильтр масляный |
Загрузка ...
|
|
| 67 | TP4A403030010K | Маслопровод |
Загрузка ...
|
|
| 68 | GBT5789-M8X25-8.8-A2L | Болт с шестигранной головкой и фланцем M8X25-8.8-A2L |
Загрузка ...
|
|
| 69 | TP4P403040022 | Кожух защитный |
Загрузка ...
|
|
| 70 | GBT5789-M12X25-8.8-A3L | Болт с шестигранной головкой и фланцем M12X25-8.8-A3L |
Загрузка ...
|
|
| 71 | TP4A403030001K | Кронштейн фильтра |
Загрузка ...
|
|
| 72 | TP4A403030011K | Труба отвода масла |
Загрузка ...
|
|
| 73 | TP4P403040032 | Шланг резиновый |
Загрузка ...
|
|
| 74 | TP4A403030006K | Труба стальная |
Загрузка ...
|
|
| 75 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 76 | TP4A402010008K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 77 | TP4A402010001K | Труба отвода масла |
Загрузка ...
|
|
| 78 | TX1P402320015 | Аккумулятор |
Загрузка ...
|
|
| 79 | TP4A403030008K | Кронштейн |
Загрузка ...
|
|
| 80 | GBT5789-M8X50-8.8-A2L | Болт с шестигранной головкой и фланцем M8X50-8.8-A2L |
Загрузка ...
|
|
| 81 | TX1P402320009 | Узел прямого проходного соединителя ed g1-2 |
Загрузка ...
|
|
| 81.1 | TX1P402320010 | Штуцер проходной ed g1/2 |
Загрузка ...
|
|
| 81.2 | GV05705010008 | Прокладка резиновая уплотнительная соединения ED G1/2 |
Загрузка ...
|
|
| 82 | GBT5789-M10X25-8.8-A2L | Болт с шестигранной головкой и фланцем M10X25-8.8-A2L |
Загрузка ...
|
|
| 83 | TP4A403030005K | Кронштейн |
Загрузка ...
|
|
| 84 | TP4P403040003 | Зажим одноотверстный трубный -18 |
Загрузка ...
|
|
| 85 | TP4P403040004 | Зажим трубный |
Загрузка ...
|
|
| 86 | GBT5789-M8X60-8.8-A2L | Болт с шестигранной головкой и фланцем M8X60-8.8-A2L |
Загрузка ...
|
|
| 87 | TP4P403060003 | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 88 | TD1S582070014K | Зажим трубный |
Загрузка ...
|
|
| 89 | GBT5789-M8X45-8.8-A2L | Болт с шестигранной головкой и фланцем M8X45-8.8-A2L |
Загрузка ...
|
|
| 90 | TS08402050038 | Хомут для труб с двойным отверстием 12+15 |
Загрузка ...
|
|
| 91 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 92 | TP4A403030016K | Маслопровод в сборе |
Загрузка ...
|
