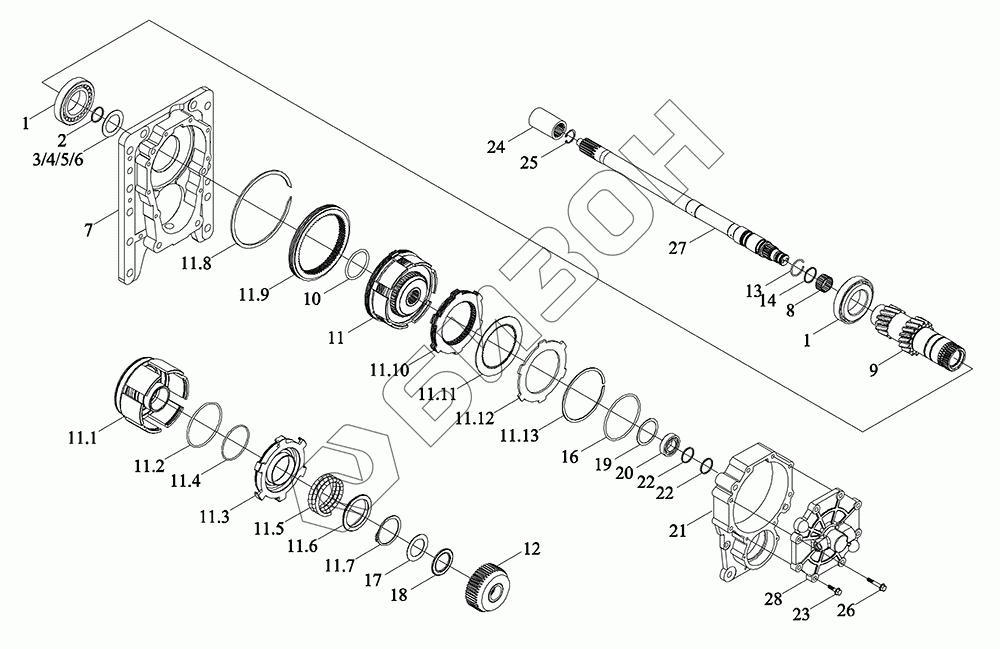

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Механизм отбора мощности
1
1
2
3
4
5
6
7
8
9
10
11
11.1
11.2
11.3
11.4
11.5
11.6
11.7
11.8
11.9
11.10
11.11
11.12
11.13
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A411010000K | TP4A411010000K | Привод отбора мощности в сборе - 8 зубьев |
Загрузка ...
|
|
| 1 | GBT297-30211 | Подшипник конический роликовый |
Загрузка ...
|
|
| 2 | TH09411010021 | Кольцо уплотнительное 35X30X2.4kz2 |
Загрузка ...
|
|
| 3 | TD800.412P-03 | Прокладка регулировочная для зазора |
Загрузка ...
|
|
| 4 | TD800.412P-04 | Прокладка регулировочная для зазора |
Загрузка ...
|
|
| 5 | TD800.412P-05 | Прокладка регулировочная для зазора |
Загрузка ...
|
|
| 6 | TD800.412P-06 | Прокладка регулировочная для зазора |
Загрузка ...
|
|
| 7 | TP4P411030001 | Корпус картера |
Загрузка ...
|
|
| 8 | GBT20056-K30X35X17 | Ролик центрирующий игольчатый и сепаратор в сборе |
Загрузка ...
|
|
| 9 | TP4P411030013 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | TH04412020025 | Кольцо уплотнительное 50.52X1.78-nbr |
Загрузка ...
|
|
| 11 | TM5X412010020 | Муфты отбора мощности |
Загрузка ...
|
|
| 11.1 | TX2P412010006b | Ступица |
Загрузка ...
|
|
| 11.2 | PIS07010134 | Кольцо круглого сечения уплотнительное 120.32X2.62-fkm80 |
Загрузка ...
|
|
| 11.3 | TM5X412010018 | Поршень в сборе |
Загрузка ...
|
|
| 11.4 | PIS07010135 | Кольцо круглого сечения уплотнительное 58.42X2.62-fkm80 |
Загрузка ...
|
|
| 11.5 | TX2P412010016 | Возвратная пружина |
Загрузка ...
|
|
| 11.6 | TX2P412010017 | Перегородка пружинная |
Загрузка ...
|
|
| 11.7 | GBT894.1-62 | Кольцо пружинное стопорное для вала |
Загрузка ...
|
|
| 11.8 | TX2P412010009 | Кольцо стопорное |
Загрузка ...
|
|
| 11.9 | TX2P412010010 | Узел тормозной фрикционной перегородки |
Загрузка ...
|
|
| 11.10 | TX2P412010023 | Узел разделителя фрикционного диска сцепления |
Загрузка ...
|
|
| 11.11 | TX2P412010022 | Коврик резиновый |
Загрузка ...
|
|
| 11.12 | TX2P412010021 | Скоба ограничительная |
Загрузка ...
|
|
| 11.13 | TX2P412010020a | Кольцо стопорное |
Загрузка ...
|
|
| 12 | TM5X412010002 | Ступица шлицевая |
Загрузка ...
|
|
| 13 | GBT895.1-35 | Кольцо проволочное стопорное для отверстий |
Загрузка ...
|
|
| 14 | TH04412020038 | Кольцо стопорное 31x34.5x2 |
Загрузка ...
|
|
| 15 | TM5X412010022 | Крышка задняя PTO |
Загрузка ...
|
|
| 16 | TX2P412010019 | Кольцо уплотнительное 90x2.65 - fkm |
Загрузка ...
|
|
| 17 | GBT4605-AS4060 | Шайба упорная |
Загрузка ...
|
|
| 18 | GBT4605-AXK4060 | Ролики упорные игольчатые и сепараторы в сборе |
Загрузка ...
|
|
| 19 | GBT894.1-30 | Кольцо пружинное стопорное для вала |
Загрузка ...
|
|
| 20 | GBT276-6005 | Шарикоподшипник глубокого желоба |
Загрузка ...
|
|
| 21 | TM5X412010021 | Щит торцовый |
Загрузка ...
|
|
| 22 | P5P41101159 | Кольцо уплотнительное 25X20X2.4kz2 |
Загрузка ...
|
|
| 23 | GBT16674.1-M8X25-8.8-A2L | Болт с шестигранной головкой и фланцем M8X25-8.8-A2L |
Загрузка ...
|
|
| 24 | TH04412010008a | Втулка отбора мощности центральная шлицевая |
Загрузка ...
|
|
| 25 | GBT893.1-28 | Кольцо пружинное стопорное для отверстия |
Загрузка ...
|
|
| 26 | GBT16674.1-M8X70-8.8-A2L | Болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 27 | TP4P411030003 | Вал входной |
Загрузка ...
|
