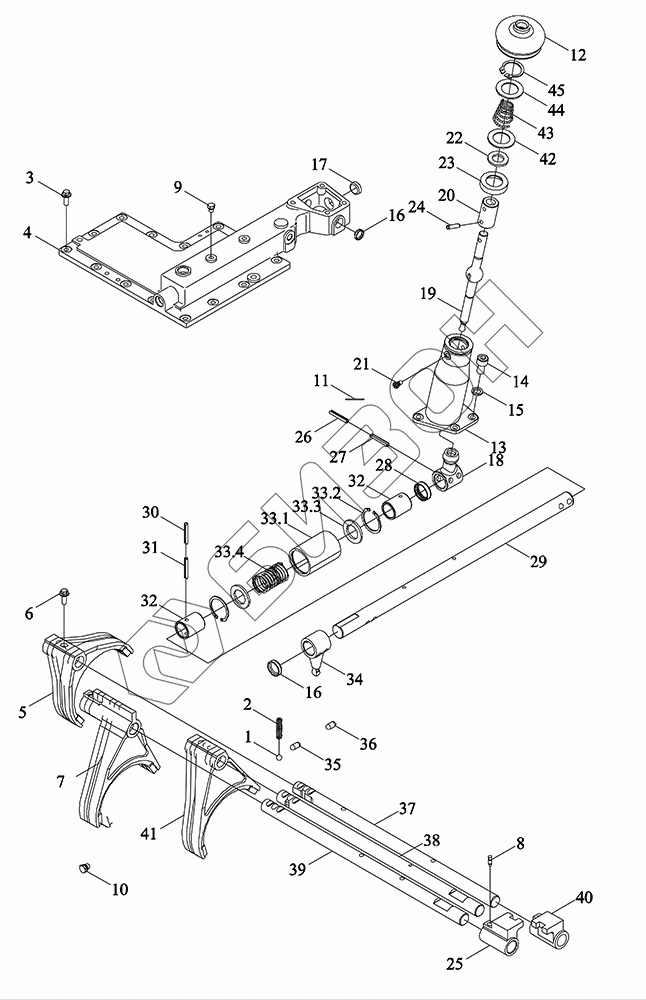

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Главный механизм управления скоростями
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33.2
33.2
33.3
33.4
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A373010002 | TP4A373010002 | Компонент механизма управления |
Загрузка ...
|
|
| 1 | GBT308-8-G100-b | Шарик стальной |
Загрузка ...
|
|
| 2 | BZF0027.1-043 | Пружина сжатия 6,5X39X1,5X15 |
Загрузка ...
|
|
| 3 | GBT16674.1-M10X25-8.8-A3L | Болт с шестигранной головкой и фланцем M10X25-8.8-A3L |
Загрузка ...
|
|
| 4 | TP4A373010016 | Крышка управляющяя |
Загрузка ...
|
|
| 5 | TP4M373010031a | Вилка отводная |
Загрузка ...
|
|
| 6 | GBT16674.2-M10X1X20-10.9-A3L | Болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 7 | TP4M373010003a | Вилка отводная |
Загрузка ...
|
|
| 8 | TB504.374-01 | Винт |
Загрузка ...
|
|
| 9 | GBT2878.4-M10-PLEH-A2L-NBR | Винт наружный шестигранный |
Загрузка ...
|
|
| 10 | GBT2878.4-M12-PLEH-A3L-NBR | Винт наружный шестигранный M12-PLEH-A3L-NBR |
Загрузка ...
|
|
| 11 | TF1004.374-02 | Проволока стальная низкоуглеродистая СЗ-1,4х250 |
Загрузка ...
|
|
| 12 | FT800A.37.307 | Втулка резиновая |
Загрузка ...
|
|
| 13 | TP4A373010008 | Основание опорное |
Загрузка ...
|
|
| 14 | GBT70.1-M10X25-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником M10X25-8.8-A3L |
Загрузка ...
|
|
| 15 | GBT93-10-A3L | Шайба стандартная пружинная 10-A3L |
Загрузка ...
|
|
| 16 | Q72224 | Заглушка чашеобразная |
Загрузка ...
|
|
| 17 | Q72228 | Пробка колокольная |
Загрузка ...
|
|
| 18 | TP4A373010011 | Гнездо подводкового блока |
Загрузка ...
|
|
| 19 | TP4A373010017 | Рычаг управления |
Загрузка ...
|
|
| 20 | TP4A373010009 | Втулка соединительный |
Загрузка ...
|
|
| 21 | TH04383020028 | Штифт фиксирующий |
Загрузка ...
|
|
| 22 | GBT893.1-40 | Кольцо пружинное стопорное для отверстия |
Загрузка ...
|
|
| 23 | FT800A.37.305 | Гнездо нейлоновое |
Загрузка ...
|
|
| 24 | GBT879.3-8X35 | Штифт сверхпрочный прокатный гибкий цилиндрический 8X35 |
Загрузка ...
|
|
| 25 | TP4M373010007a | Поводок |
Загрузка ...
|
|
| 26 | GBT879.1-8X32 | Штифт цилиндрический эластичный 8X32 |
Загрузка ...
|
|
| 27 | GBT879.1-5X32 | Штифт цилиндрический эластичный 5X32 |
Загрузка ...
|
|
| 28 | TP4M373010011 | Сальник |
Загрузка ...
|
|
| 29 | TP4M373010026 | Рукоятка передачи |
Загрузка ...
|
|
| 30 | GBT879.1-5X28 | Штифт пружинный 5X28 |
Загрузка ...
|
|
| 31 | GBT879.1-3X28 | Штырь |
Загрузка ...
|
|
| 32 | TP4M373010022 | Втулка отсечная |
Загрузка ...
|
|
| 33 | TP4M373010020 | Устройство обратного позиционирования |
Загрузка ...
|
|
| 33.1 | TP4M373010017 | Втулка |
Загрузка ...
|
|
| 33.2 | GBT893.1-38 | Кольцо пружинное стопорное кольцо для отверстия 38 |
Загрузка ...
|
|
| 33.3 | TP4M373010018 | Кольцо ограничительное |
Загрузка ...
|
|
| 33.4 | P5S37401114 | Пружина сцепления |
Загрузка ...
|
|
| 34 | TP4M373010033a | Штырь подвесной и запирающий штырь |
Загрузка ...
|
|
| 35 | TP4M373010013 | Штифт блокировочный 2 |
Загрузка ...
|
|
| 36 | TP4M373010012 | Штырь взаимный запирающий |
Загрузка ...
|
|
| 37 | TP4M373010014 | Вал |
Загрузка ...
|
|
| 38 | TP4M373010015 | Вал |
Загрузка ...
|
|
| 39 | TP4M373010016 | Ось вилки переключения |
Загрузка ...
|
|
| 40 | TP4M373010005a | Поводок |
Загрузка ...
|
|
| 41 | TP4M373010032a | Вилка отводная |
Загрузка ...
|
|
| 42 | TP4A373010014 | Прокладка |
Загрузка ...
|
|
| 43 | TB604.374B.1-15 | Пружина рычага переключения передач |
Загрузка ...
|
|
| 44 | TP4A373010015 | Подушка |
Загрузка ...
|
|
| 45 | GBT894.1-18 | Кольцо пружинное стопорное для вала 18 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
