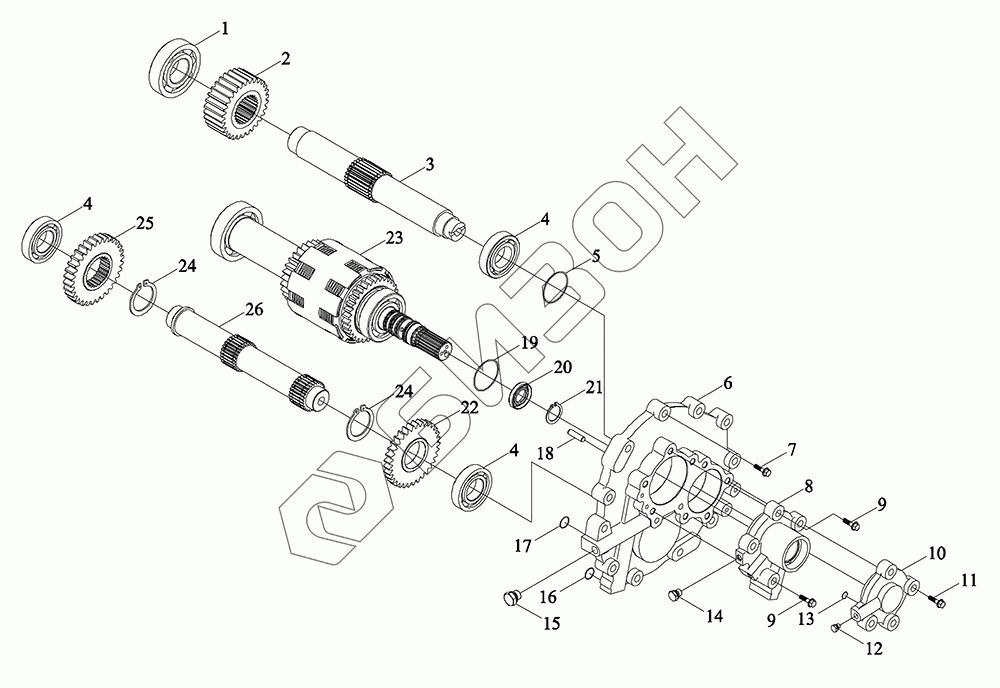

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Шаттл переключения передач
1
2
3
4
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A374040000K | TP4A374040000K | Челночное переключение мощности |
Загрузка ...
|
|
| 1 | GBT276-6309 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 2 | TP4A374040006K | Колесо зубчатое |
Загрузка ...
|
|
| 3 | TP4A374040007K | Вал выходной |
Загрузка ...
|
|
| 4 | GBT276-6208 | Подшипник |
Загрузка ...
|
|
| 5 | TH09411010021 | Кольцо герметическое |
Загрузка ...
|
|
| 6 | TP4P374010007 | Крышка подшипника |
Загрузка ...
|
|
| 7 | GBT16674.1-M12X50-10.9-A3L | Болт |
Загрузка ...
|
|
| 8 | TP4P374010008 | Постель подшипника |
Загрузка ...
|
|
| 9 | GBT16674.1-M12X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TP4P374010009 | Щит торцовый |
Загрузка ...
|
|
| 11 | GBT16674.1-M12X65-10.9-A3L | Болт |
Загрузка ...
|
|
| 12 | GBT2878.4-M12-PLEH-A3L-NBR | Пробка резьбовая с внутренним шестигранником |
Загрузка ...
|
|
| 13 | GBT3452.1-15.0X1.80G | Кольцо уплотнительное |
Загрузка ...
|
|
| 14 | GBT2878.4-M10-PLEH-A2L-NBR | Пробка резьбовая с внутренним шестигранником |
Загрузка ...
|
|
| 15 | GBT2878.4-M16-PLEH-A3L-NBR | Ввёртыш |
Загрузка ...
|
|
| 16 | GBT3452.1-13.2X1.80G | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | GBT3452.1-22.4X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 18 | GBT119.1-12h8X22-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 19 | GBT3452.1-85.0X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | TP4P374010010 | Сальник |
Загрузка ...
|
|
| 21 | GBT893.2-55 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 22 | TP4P374010005 | Колесо зубчатое |
Загрузка ...
|
|
| 23 | TP4A374040001K | Сцепление |
Загрузка ...
|
|
| 24 | GBT894.2-55 | Кольцо пружинное стопорное для вала |
Загрузка ...
|
|
| 25 | TP4A374040004K | Колесо зубчатое |
Загрузка ...
|
|
| 26 | TP4A374040005K | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
