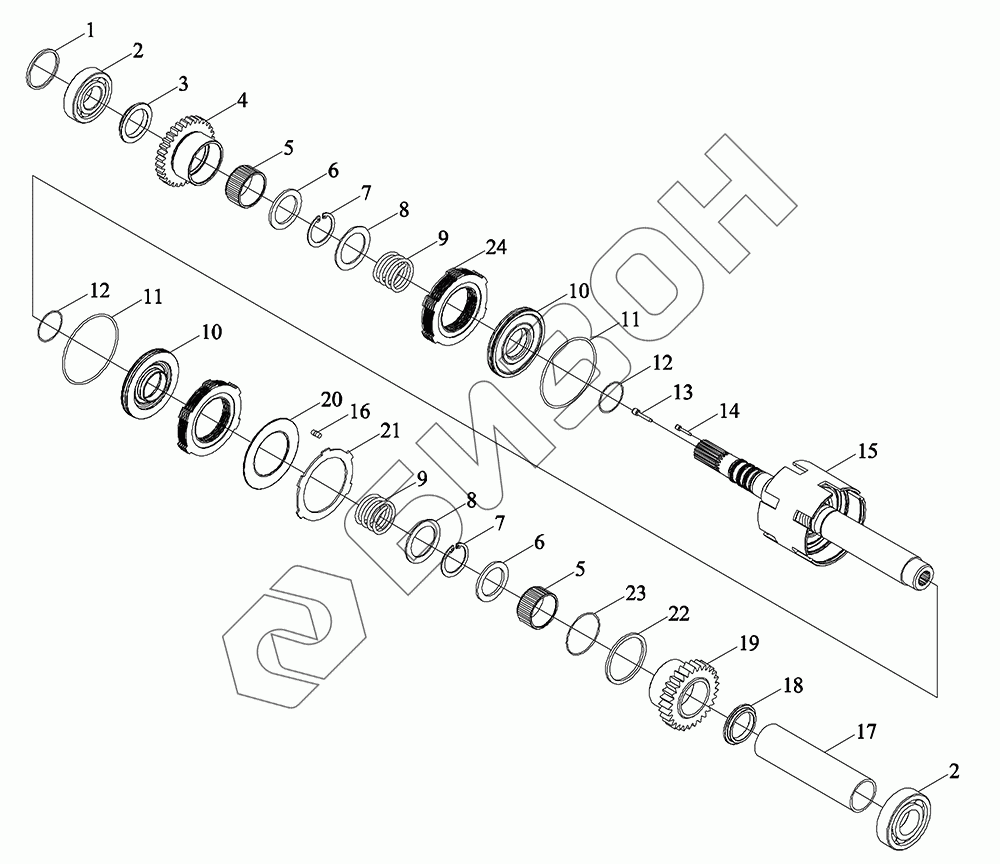

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Шаттл переключения передач
1
2
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A374040000K | TP4A374040000K | Челночное переключение мощности |
Загрузка ...
|
|
| TP4A374040001K | TP4A374040001K | Сцепление |
Загрузка ...
|
|
| 1 | TP4P374010016 | Кольцо герметическое |
Загрузка ...
|
|
| 2 | GBT276-6308 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 3 | TP4P374010017 | Шайба упорная |
Загрузка ...
|
|
| 4 | TP4P374010018 | Колесо зубчатое |
Загрузка ...
|
|
| 5 | TP4P374010021 | Подшипник |
Загрузка ...
|
|
| 6 | TP4P374010015 | Шайба |
Загрузка ...
|
|
| 7 | GBT894.1-50 | Кольцо стопорное |
Загрузка ...
|
|
| 8 | TP4P374010033 | Кольцо ограничительное |
Загрузка ...
|
|
| 9 | TP4P374010019 | Пружина |
Загрузка ...
|
|
| 10 | TP4P374010013 | Поршень |
Загрузка ...
|
|
| 11 | TP4P374010025 | Кольцо D - образное |
Загрузка ...
|
|
| 12 | TP4P374010022 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 13 | TP4P374010032 | Заглушка |
Загрузка ...
|
|
| 14 | TH04412020037 | Блокировка |
Загрузка ...
|
|
| 15 | TP4P374010011 | Корпус цилиндра |
Загрузка ...
|
|
| 16 | TP4P374010038 | Прокладки резиновые |
Загрузка ...
|
|
| 17 | TP4P374010037 | Втулка отсечная |
Загрузка ...
|
|
| 18 | TP4P374010036 | Кольцо прокладное |
Загрузка ...
|
|
| 19 | TP4A374040002K | Колесо зубчатое |
Загрузка ...
|
|
| 20 | TP4P374010023 | Пластина фрикционная |
Загрузка ...
|
|
| 21 | TP4P374010029 | Перегородки |
Загрузка ...
|
|
| 22 | TP4P374010027 | Кольцо ограничительное |
Загрузка ...
|
|
| 23 | GBT3452.1-75.0X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 24 | TP4P374010030 | Ободок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
