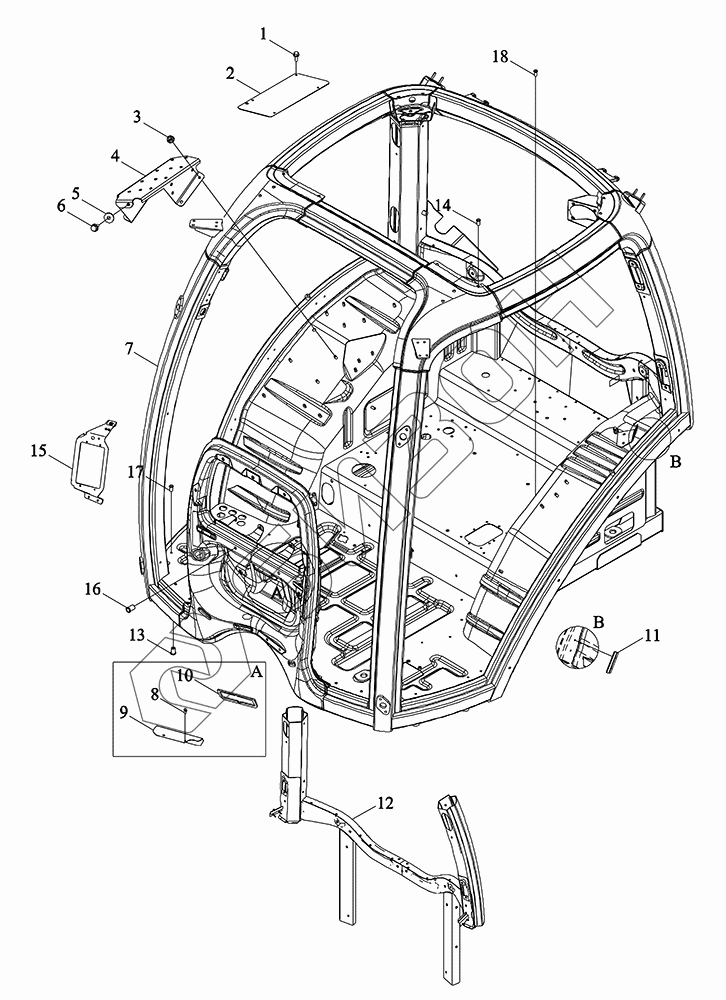

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Комплектующие кабины 3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A451020000K | TP4A451020000K | Монтажный блок кабины в сборе |
Загрузка ...
|
|
| TP4A451020003K | TP4A451020003K | Кабина в сборе |
Загрузка ...
|
|
| 1 | PIS12060016 | Болт с фланцем |
Загрузка ...
|
|
| 2 | P5S45101441 | Накладка |
Загрузка ...
|
|
| 3 | PIS03060004 | Гайка с фланцем |
Загрузка ...
|
|
| 4 | P5S59201027 | Кронштейн |
Загрузка ...
|
|
| 5 | PIS05070004 | Шайба большая |
Загрузка ...
|
|
| 6 | PIS12060020 | Болт с фланцем |
Загрузка ...
|
|
| 7 | TP4A451020004K | Сварка каркаса кабины |
Загрузка ...
|
|
| 8 | PIS12060046 | Болт с фланцем |
Загрузка ...
|
|
| 9 | TP5S485010129 | Накладка |
Загрузка ...
|
|
| 10 | P5S45103093 | Блокировка |
Загрузка ...
|
|
| 11 | TP4A451010014 | Компонент боковой стенки |
Загрузка ...
|
|
| 12 | TP4A451010012 | Задний компонент |
Загрузка ...
|
|
| 13 | TP4A451020018K | Элемент продольной балки |
Загрузка ...
|
|
| 14 | TP4A451010017 | Стойка передняя в сборе |
Загрузка ...
|
|
| 15 | P5S48201210 | Кронштейн |
Загрузка ...
|
|
| 16 | TP4A451010016 | Передний периметр в сборе |
Загрузка ...
|
|
| 17 | TP4A451010015 | Пол |
Загрузка ...
|
|
| 18 | TP4A451010013 | Пол |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
