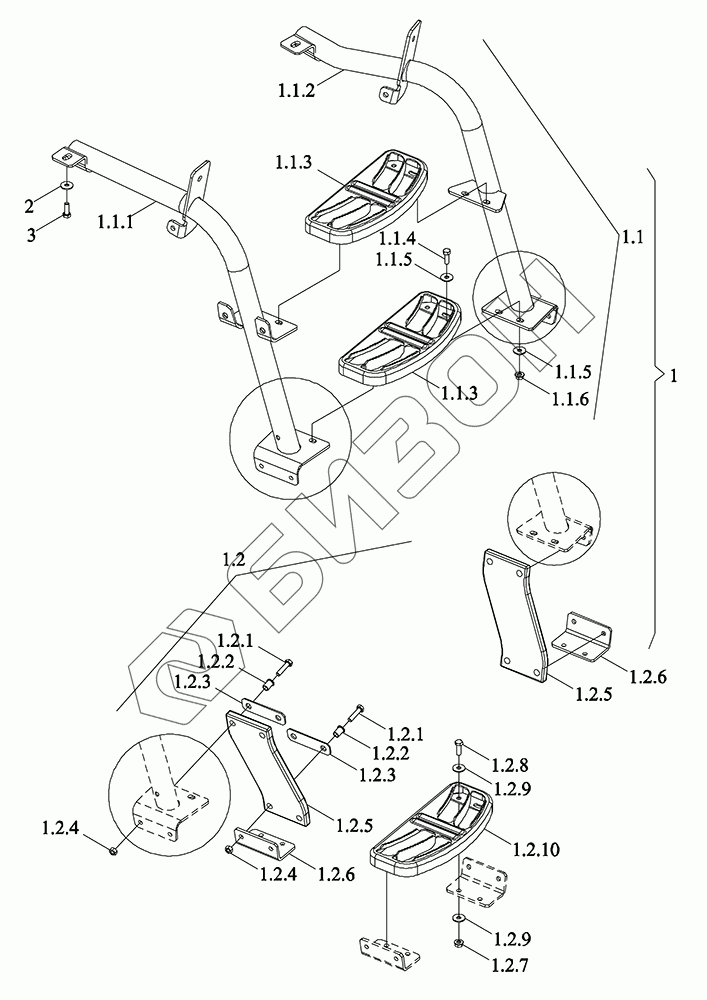

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Лестница
1
1.1
1.1.1
1.1.2
1.1.3
1.1.3
1.1.4
1.1.5
1.1.5
1.1.6
1.2
1.2.1
1.2.1
1.2.2
1.2.2
1.2.3
1.2.3
1.2.4
1.2.4
1.2.5
1.2.6
1.2.7
1.2.8
1.2.9
1.2.9
1.2.10
2
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A451020000K | TP4A451020000K | Монтажный блок кабины в сборе |
Загрузка ...
|
|
| TP4A451021000 | TP4A451021000 | Плечо трапециевидное |
Загрузка ...
|
|
| 1 | TP4A451021010 | Плечо трапециевидное |
Загрузка ...
|
|
| 1.1 | TP4A451021011 | Плечо трапециевидное |
Загрузка ...
|
|
| 1.1.1 | TP4A451021012 | Сварка опорных труб |
Загрузка ...
|
|
| 1.1.2 | TP4A451021013 | Сварка опорных труб |
Загрузка ...
|
|
| 1.1.3 | P5S50101116 | Подножка |
Загрузка ...
|
|
| 1.1.4 | PIS12030063 | Болт |
Загрузка ...
|
|
| 1.1.5 | PIS05070004 | Шайба большая |
Загрузка ...
|
|
| 1.1.6 | PIS03060004 | Гайка с фланцем |
Загрузка ...
|
|
| 1.2 | P5S45901020 | Плечо трапециевидное |
Загрузка ...
|
|
| 1.2.1 | PIS12030067 | Болт |
Загрузка ...
|
|
| 1.2.2 | P5S45901011 | Втулка |
Загрузка ...
|
|
| 1.2.3 | P5S50601120 | Доска |
Загрузка ...
|
|
| 1.2.4 | PIS03010006 | Гайка шестигранная |
Загрузка ...
|
|
| 1.2.5 | P5S45901137 | Плита соединительная |
Загрузка ...
|
|
| 1.2.6 | P5S45901138 | Кронштейн |
Загрузка ...
|
|
| 1.2.7 | PIS03060004 | Гайка с фланцем |
Загрузка ...
|
|
| 1.2.8 | PIS12030063 | Болт |
Загрузка ...
|
|
| 1.2.9 | PIS05070004 | Шайба большая |
Загрузка ...
|
|
| 1.2.10 | P5S50101116 | Подножка |
Загрузка ...
|
|
| 2 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 3 | GBT5789-M10X25-10.9-A2L | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
